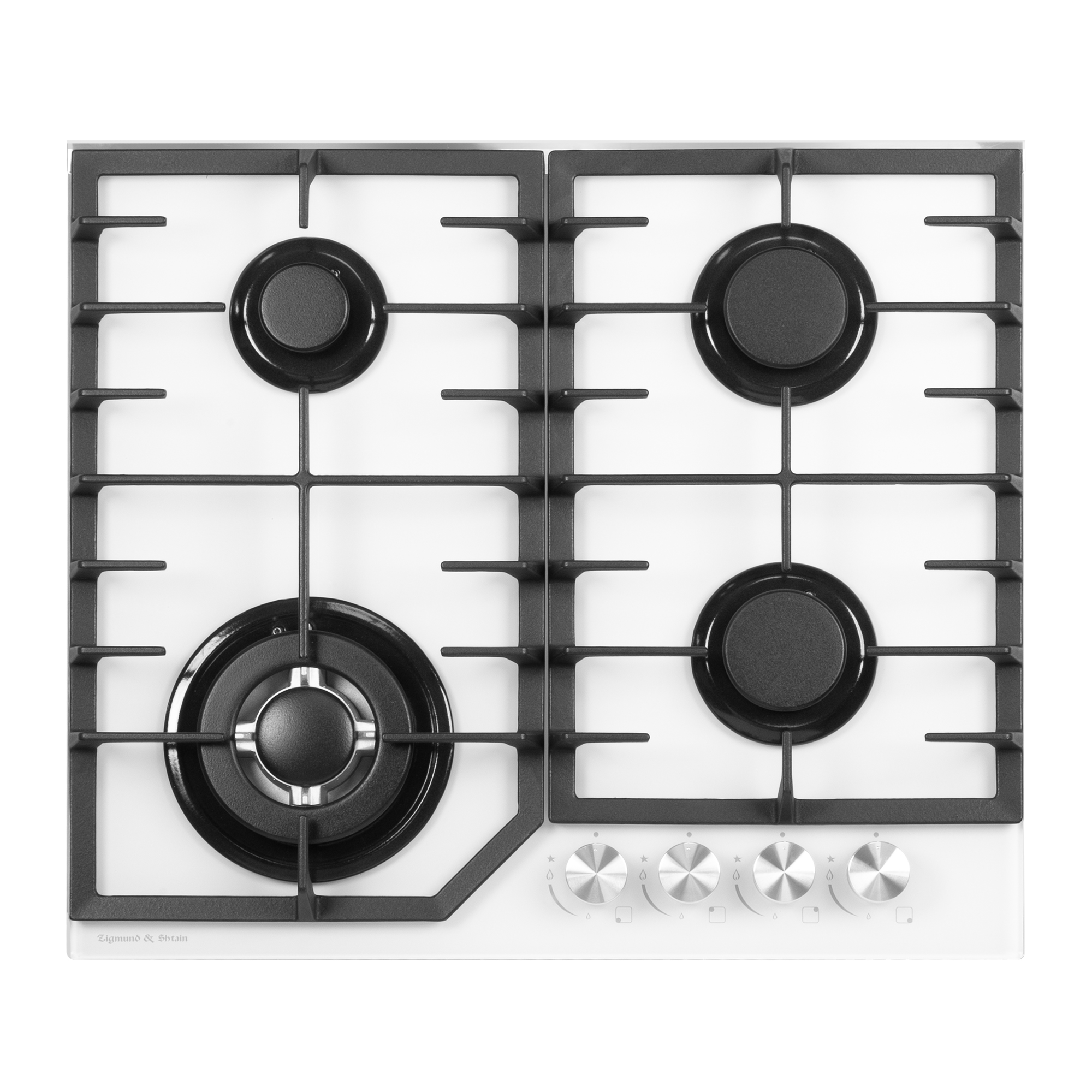

Варочная панель Zigmund & Shtain M 32.6 W

Установка и подключение

• Монтаж и подключение к газу и электросети — только квалифицированными специалистами; газ подключает представитель газовой службы с составлением акта в двух экземплярах. Все работы — при отключённых газе и электричестве.
• Панель настроена на определённый тип газа: магистральный G20 (20 mbar) или сжиженный G30/G31 (28–30/37 mbar). Тип указан на табличке с тыльной стороны встраиваемой части. Если газ другой — жиклёры меняют торцевым ключом на 7 мм на комплектные (в комплекте 3 шт. для M 32.4 B/W): малая горелка 0,69 мм для G20 / 0,50 мм для G30-G31, средняя 0,97 / 0,68, WOK 1,23 / 0,91. После замены жиклёров регулируется минимальное пламя; на сжиженном газе регулировочный винт закручивается до конца.

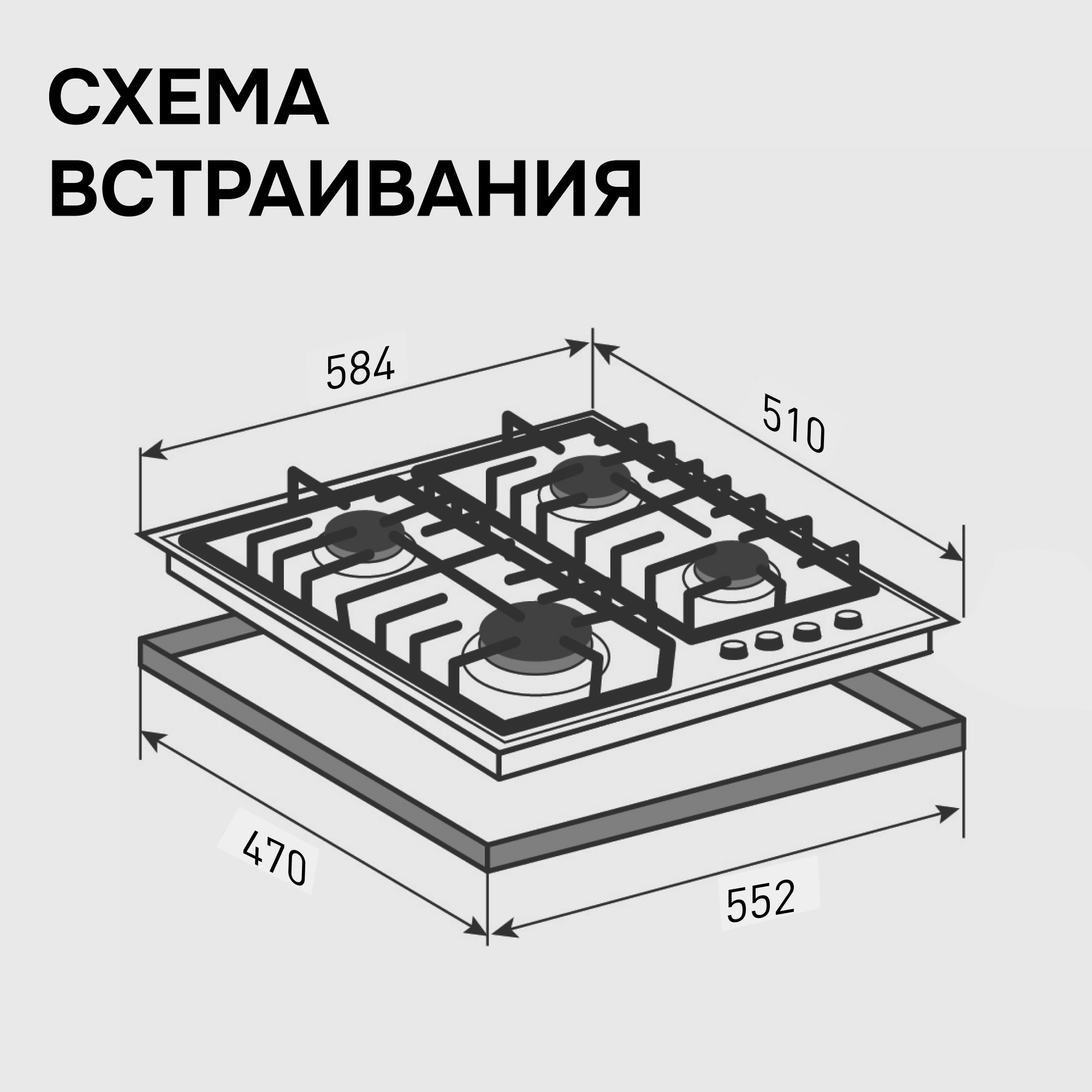

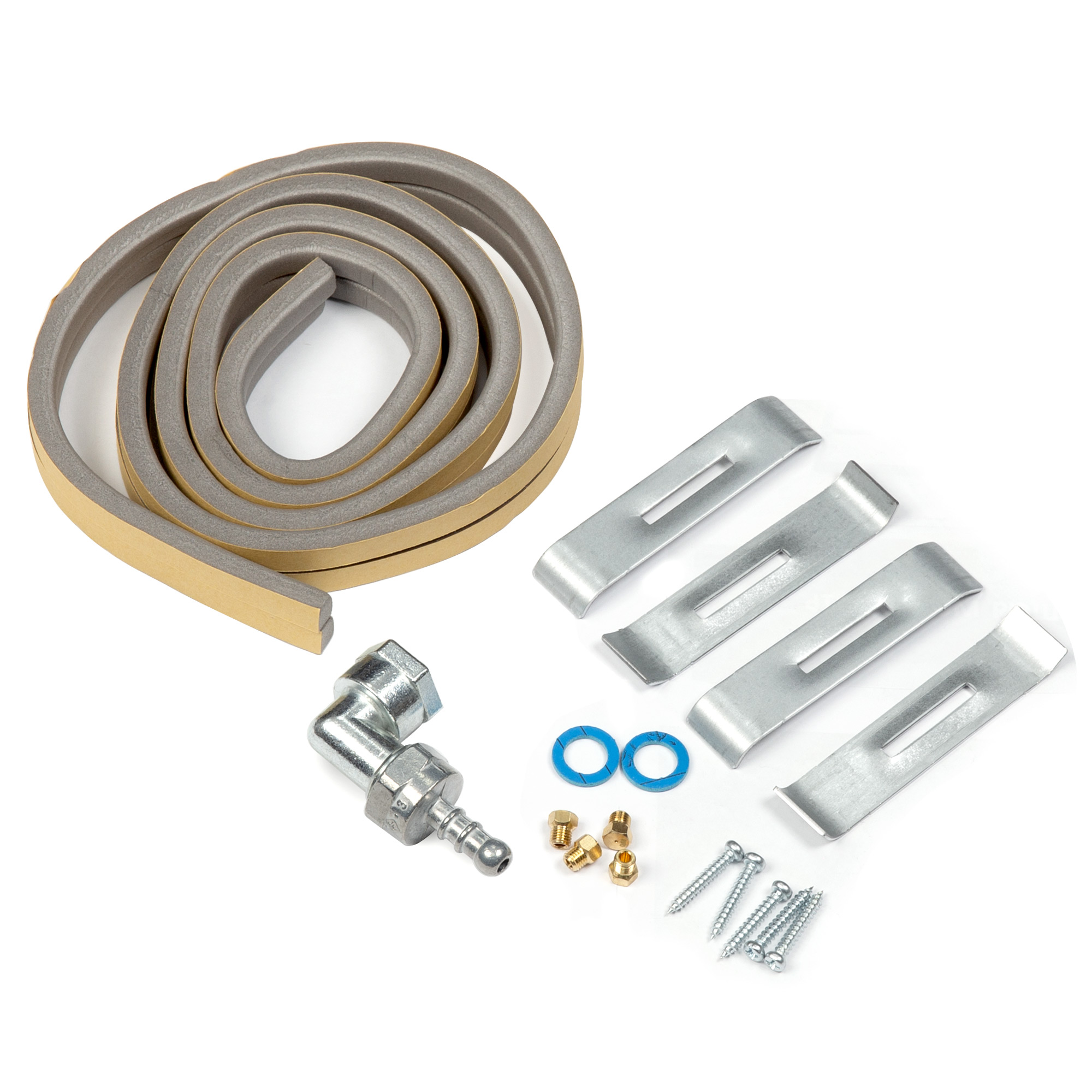

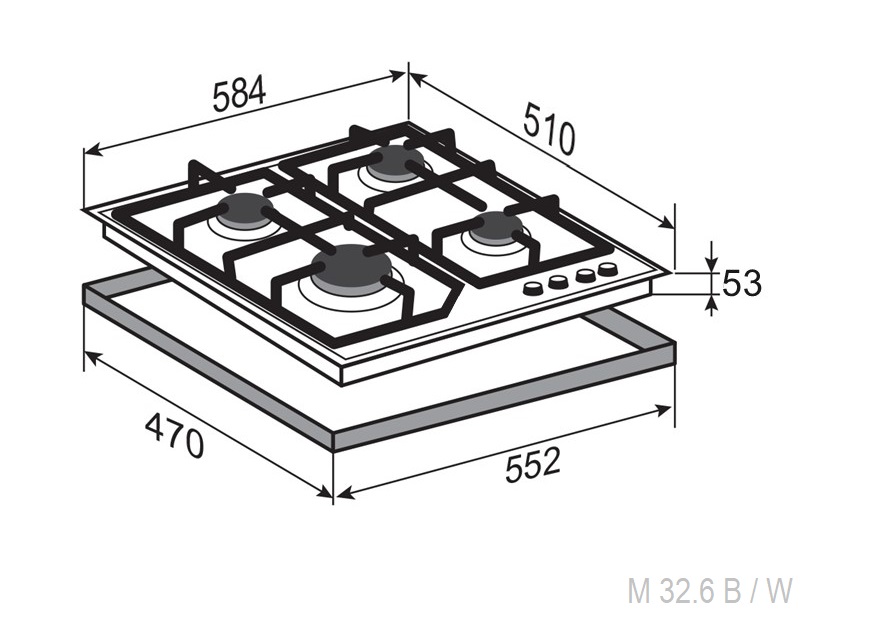

• Вырез в столешнице для M 32.4 B/W — 425×480 мм (сама панель 455×510 мм), для M 32.6 B/W — 552×470 мм. Столешница должна выдерживать нагрев до 100 °C; торец выреза обработать герметиком от влаги. По нижнему краю панели наклеивается комплектная уплотнительная прокладка без разрывов и наложений, крепление — скобами и шурупами из комплекта.
• Под панелью оставить не менее 10 см до ящика, перегородки или духовки; расстояние до вытяжки — не менее 750 мм. Помещению нужна вентиляция: на сгорание газа требуется 2 м³/час воздуха на киловатт мощности горелок. Не ставить панель там, где сквозняки могут задувать пламя.
• Присоединительный газопровод имеет наружную резьбу 1/2". Для магистрального G20 переходник С удаляется, подключение шлангом с внутренним диаметром 13 мм; для сжиженного G30 переходник С соединяется с переходником В через уплотнитель, шланг диаметром 8 мм с зажимом и регулятором давления. На подводящем трубопроводе ставится предохранительный кран.
• После установки проверить герметичность соединений мыльным раствором. Запрещено искать утечки газа спичками и открытым огнём, а также проверять герметичность при включённом пламени.
• Электропитание 220–230 В~, 50 Гц, обязательное заземление; шнур сечением 3×0,75 мм². Бытовые удлинители использовать нельзя — могут перегреться и воспламениться.

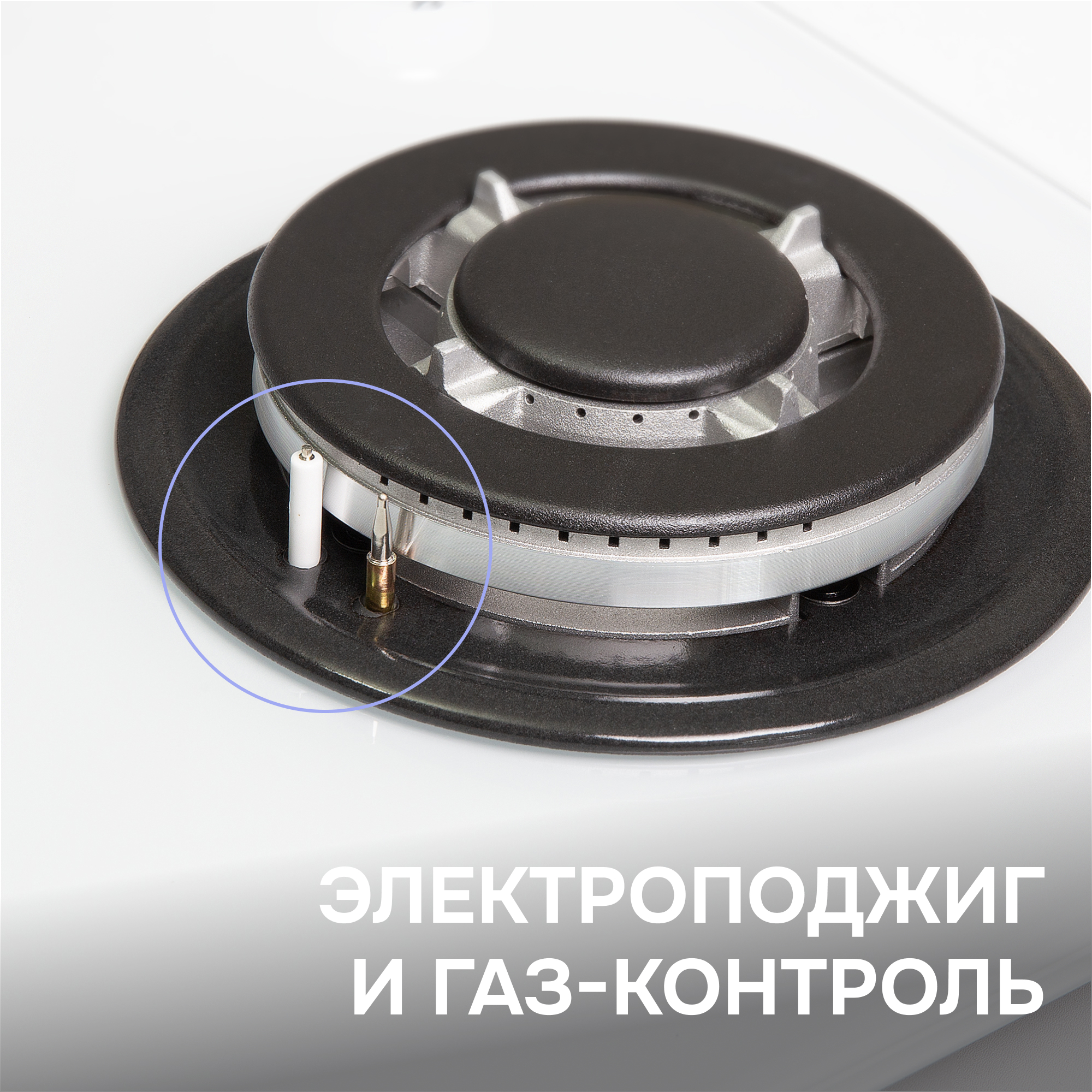

• Панель оснащена газ-контролем: термоэлемент на каждой горелке перекрывает подачу газа, если пламя случайно погасло. Зимой перед первым включением выдержать распакованный прибор при комнатной температуре не менее 2 часов.

Частые проблемы и решения

• Панель не работает. Сначала проверьте, что газ поступает из сети, открыт газовый кран и есть электричество — часто причина именно в этом.
• Горелка не зажигается. Проверьте, правильно ли установлены колпачок и рассекатель горелки. Электроподжиг может не работать из-за грязной свечи розжига — почистите её небольшой щёткой, не прилагая усилий к самой свече.
• Пламя гаснет, когда отпускаешь ручку. Удерживайте нажатую ручку около 10 секунд — это время нужно для нагрева термоэлемента газ-контроля. Если гаснет снова, поверните ручку в «Выключено» и повторите, удерживая дольше и при чуть большем пламени.
• Электроподжиг щёлкает, но газ не загорается. Не держите электроподжиг дольше 15 секунд. Если не зажглось — подождите одну минуту и повторите попытку.
• Нет электричества. Горелку можно зажечь спичкой: нажмите ручку, поверните против часовой стрелки в положение «Максимальное пламя» и поднесите пламя к горелке.

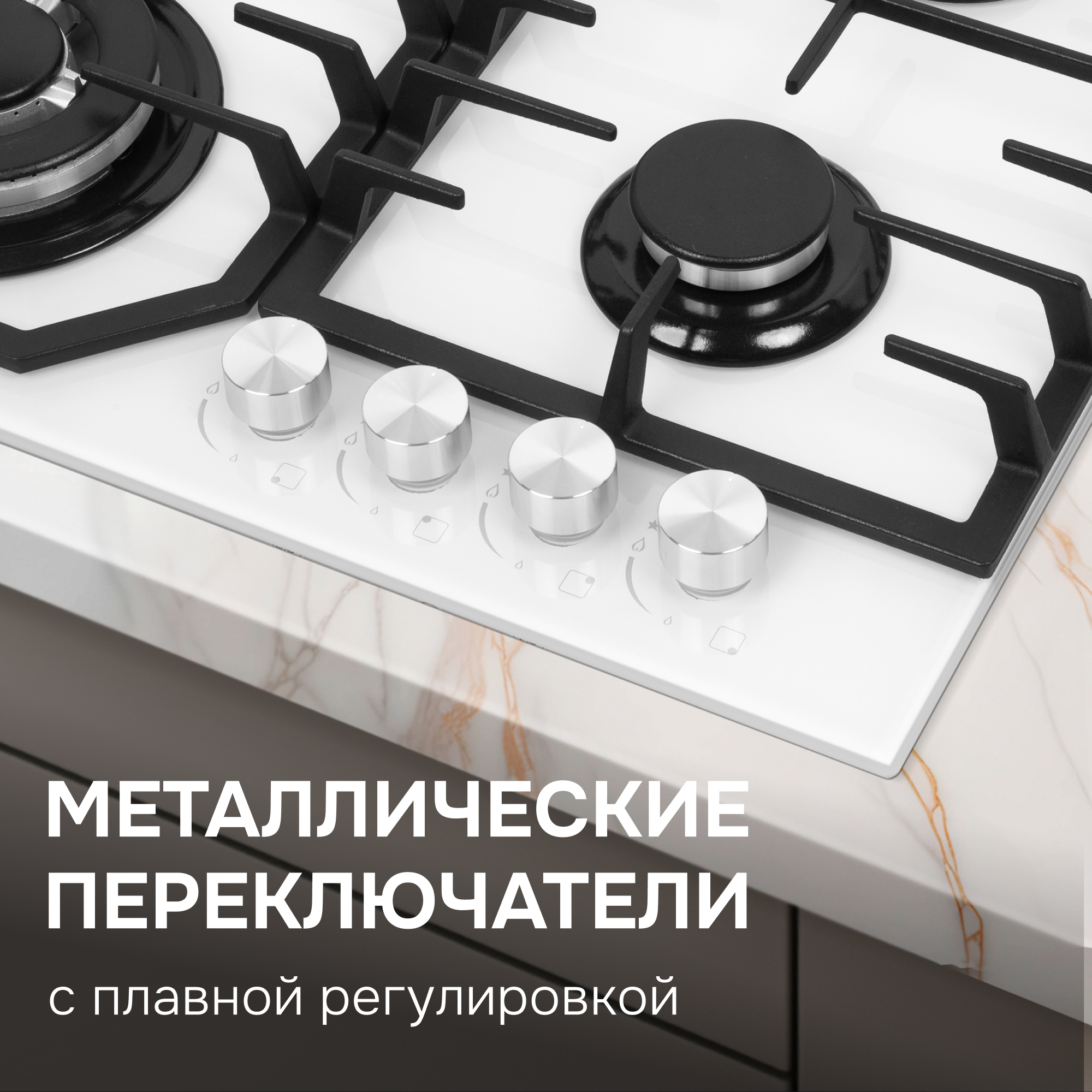

• Ручка не поворачивается. Ручку нужно сначала нажать и только потом поворачивать — попытка повернуть без нажатия выводит из строя газовый вентиль.
• Запах газа в помещении. Закройте общий кран подачи газа и все краны панели, откройте окна. Не зажигайте спички, не курите, не включайте и не выключайте свет и электроприборы. Если утечку найти не удаётся — немедленно вызывайте аварийную газовую службу.
• Поверхность изменила цвет. Так бывает при неправильном подборе моющих средств — это нормально и на работу панели не влияет.

Уход и чистка

• Перед чисткой отключите панель от электросети и дайте ей остыть. Чистите после каждого использования — остатки пищи могут стать причиной пожара.
• Эмалированные части мойте губкой с мыльной водой или неабразивными средствами. Металлические мочалки, абразивы и средства для чистки ванн и раковин запрещены.
• Стеклянную поверхность протирайте мягкой тканью и вытирайте насухо. Абразивы и металлические скребки оставляют царапины и могут повредить стекло.

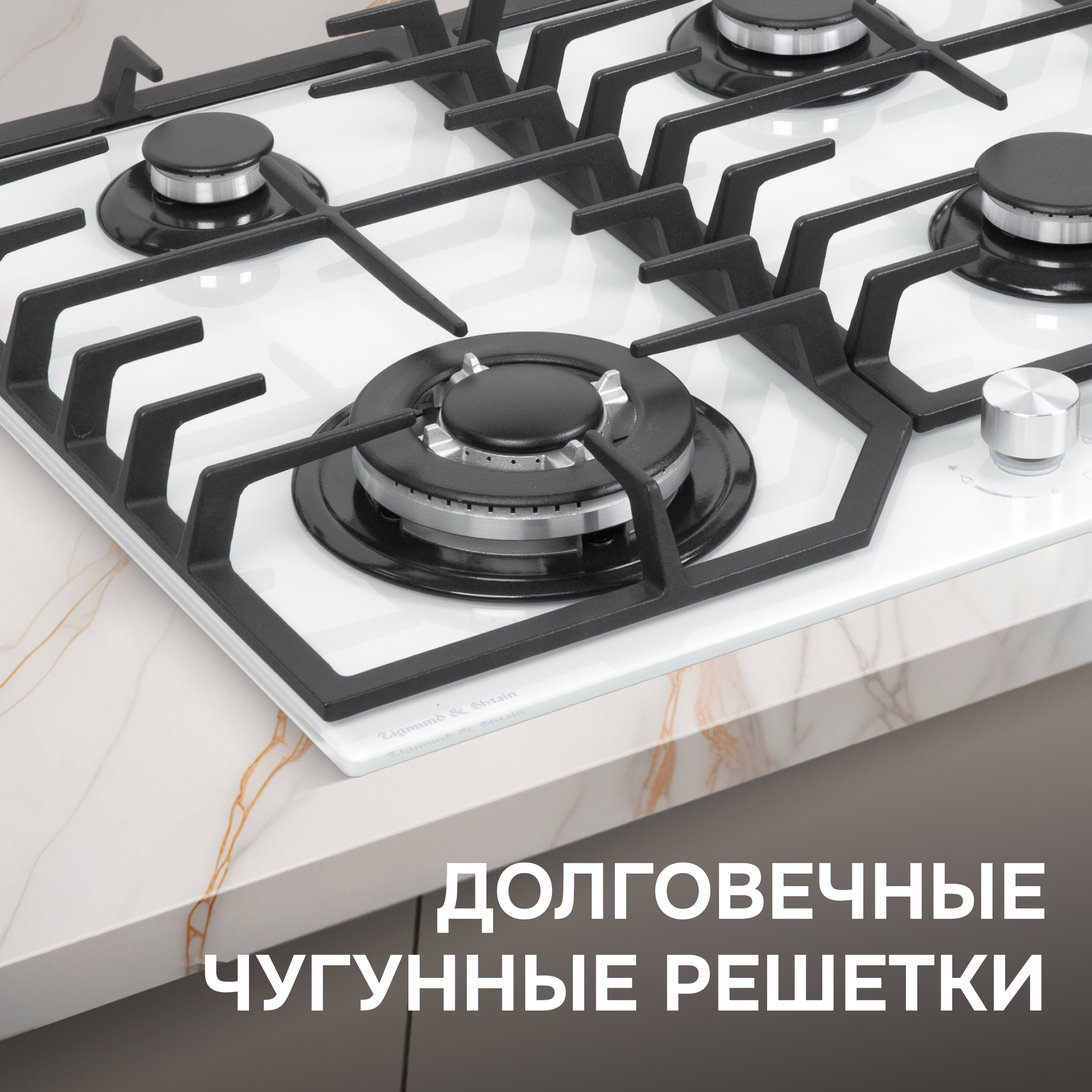

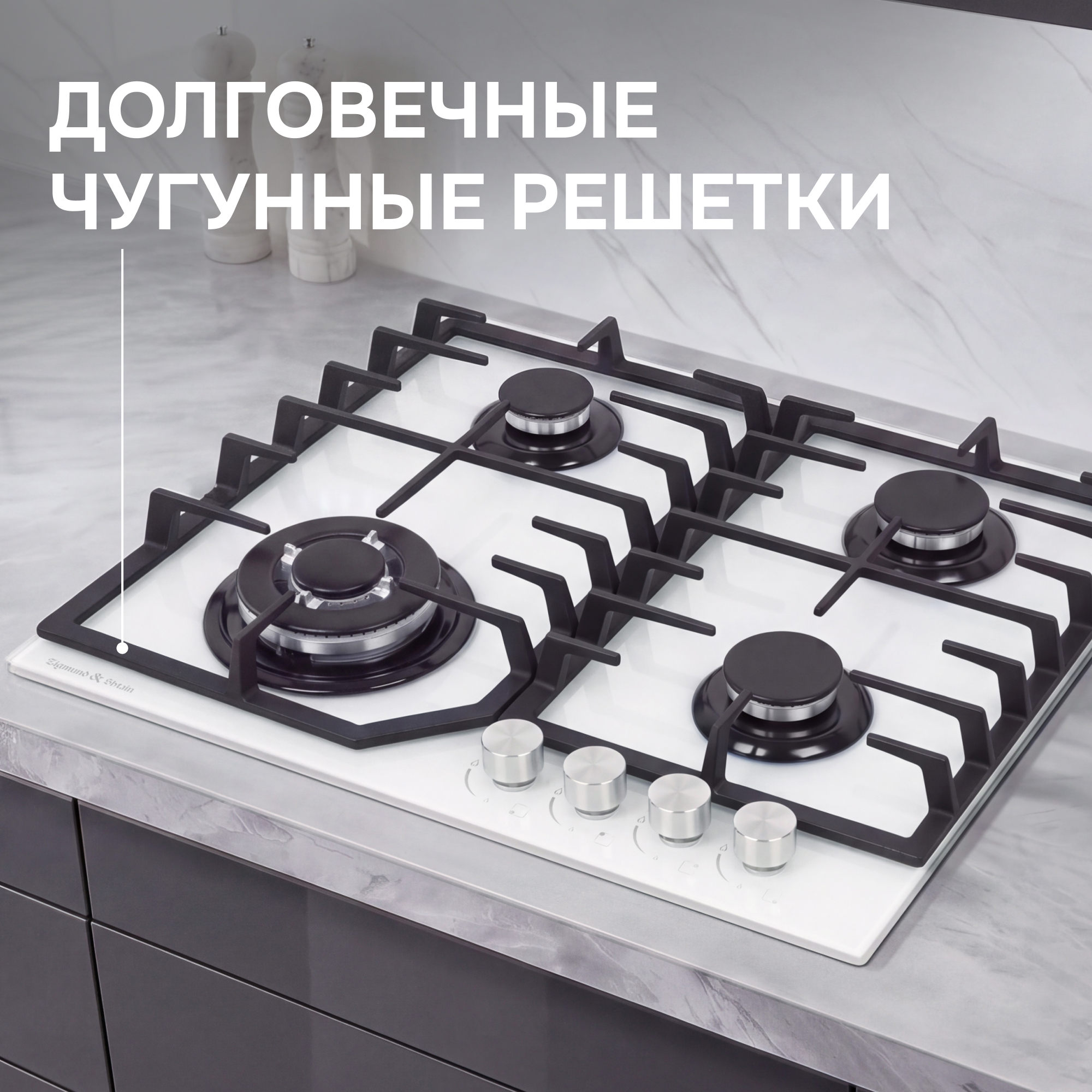

• Чугунные решётки мойте только холодными — губкой с мылом; можно мыть в посудомоечной машине. Проверяйте, что резиновые опоры снизу решёток на месте и не повреждены.
• Колпачки и рассекатели горелок снимаются и моются; после мытья полностью высушите их и правильно установите на место. Не включайте электроподжиг со снятыми рассекателями.
• Периодически аккуратно чистите свечи розжига и термоэлементы газ-контроля — от этого зависит надёжность розжига и защиты от утечки.
• Не реже раза в полгода проверяйте шнур питания и гибкий газовый шланг: при трещинах, оплавлении или затвердении материала обратитесь в авторизованный сервисный центр Zigmund & Shtain.
• Смазку газовых кранов и проверку газопровода выполняет только квалифицированный персонал газовой службы.

Кратко о характеристиках

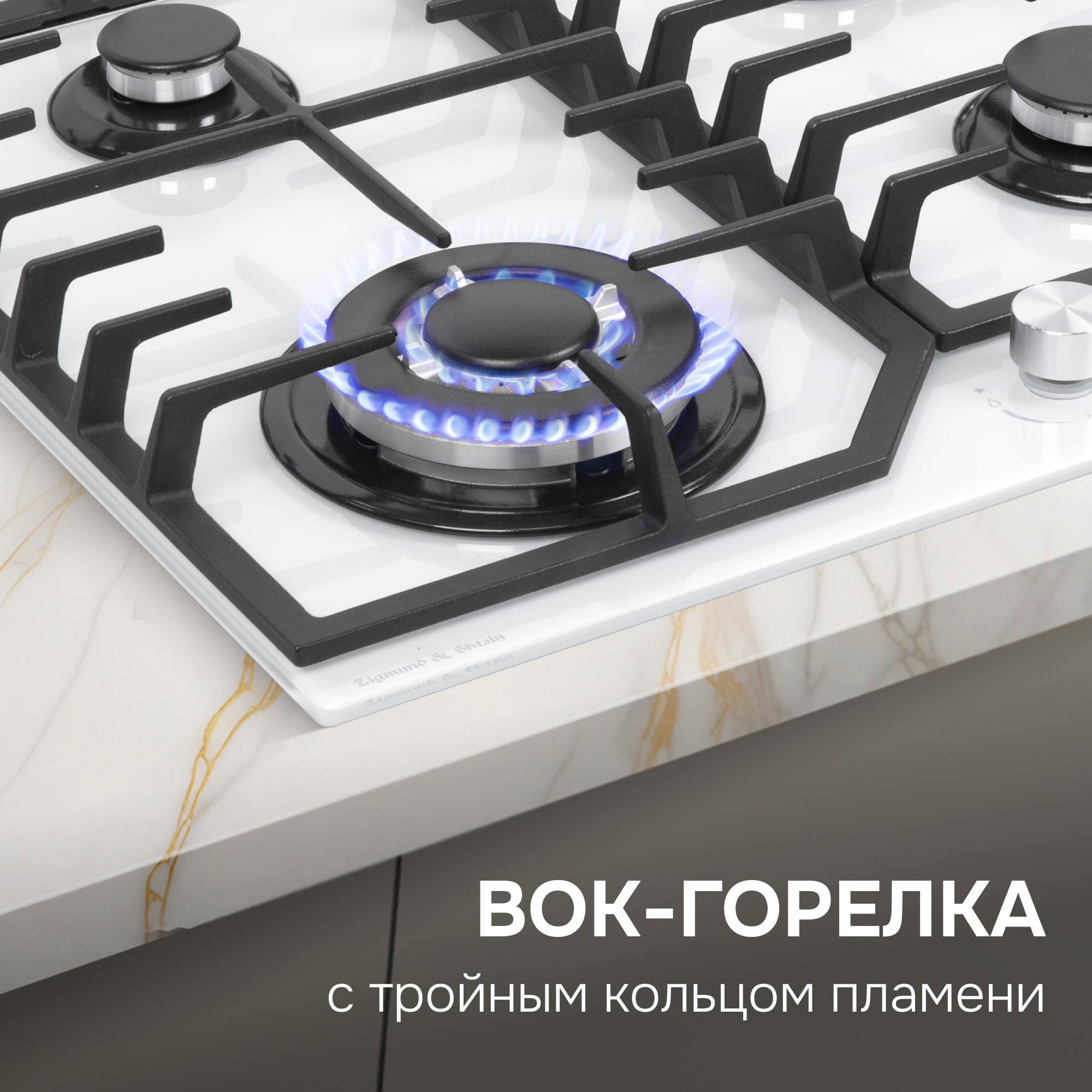

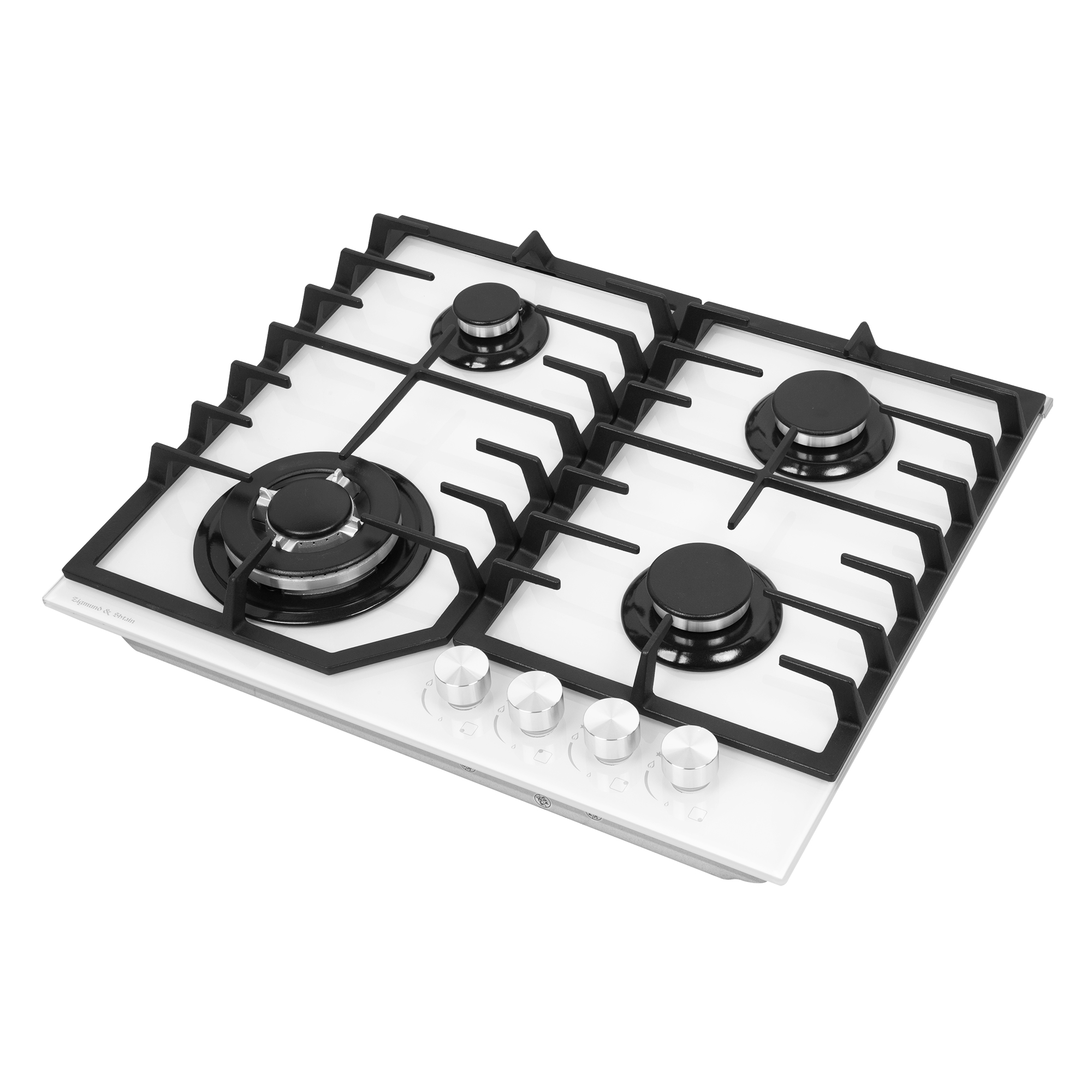

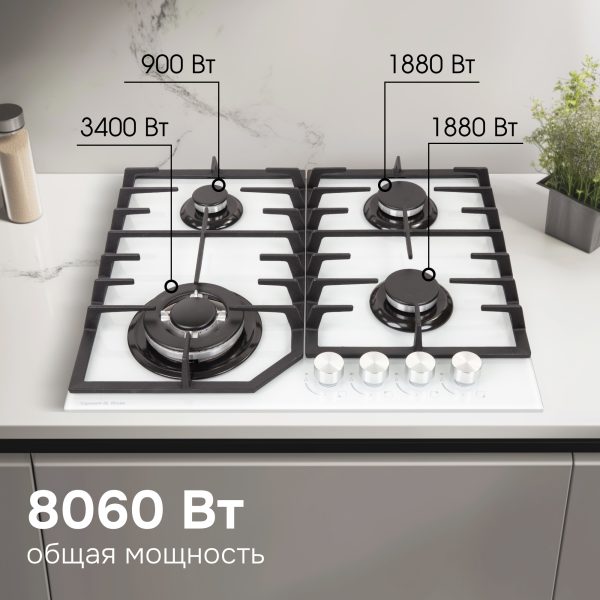

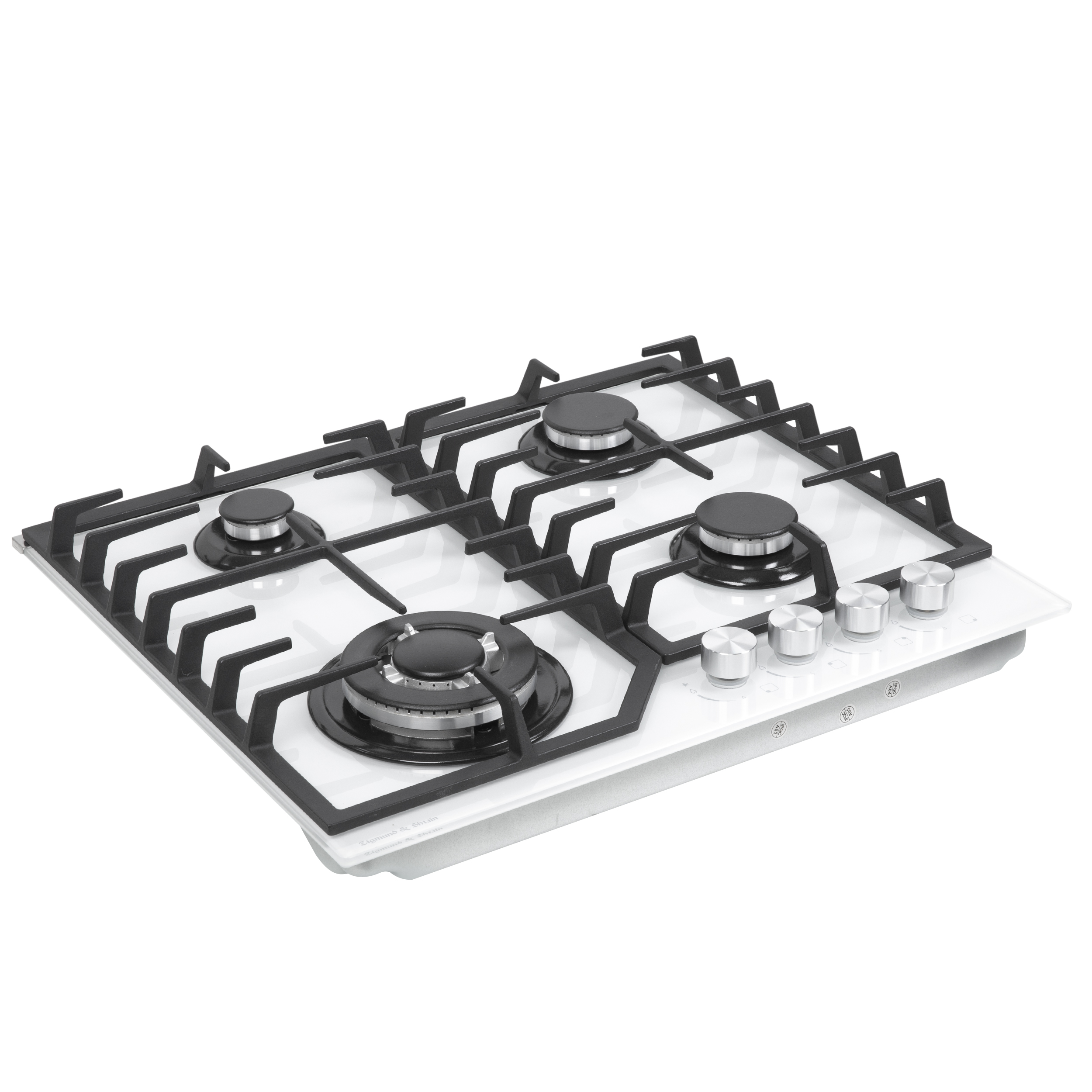

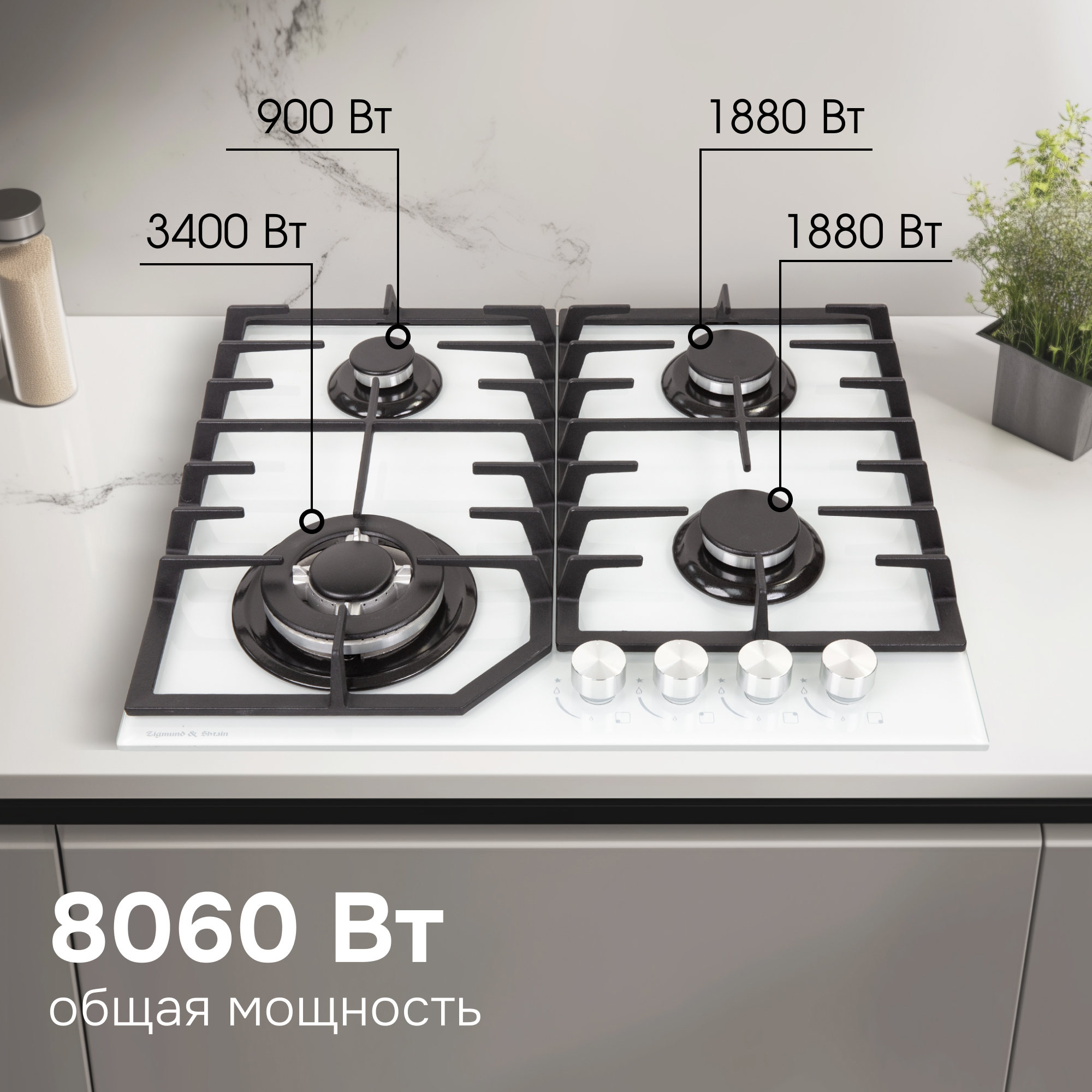

• M 32.4 B/W: 3 горелки — малая 0,9 кВт, средняя 1,88 кВт, WOK с тройным контуром 3,4 кВт; суммарная мощность 6,18 кВт. M 32.6 B/W: 4 горелки (две средние), суммарно 8,06 кВт. Электроподжиг и газ-контроль на всех горелках, чугунные решётки, питание 220–230 В.
• Гарантия 3 года с момента покупки (сохраняйте чек); сервисные центры — на zigmundshtain.ru.
