Варочная панель Zigmund & Shtain MN 114.61 W

Установка и подключение

• Монтаж и подключение к газу и электросети — только квалифицированными специалистами; газ подключает представитель газовой службы с составлением акта в двух экземплярах. Все работы — при отключённых газе и электричестве.

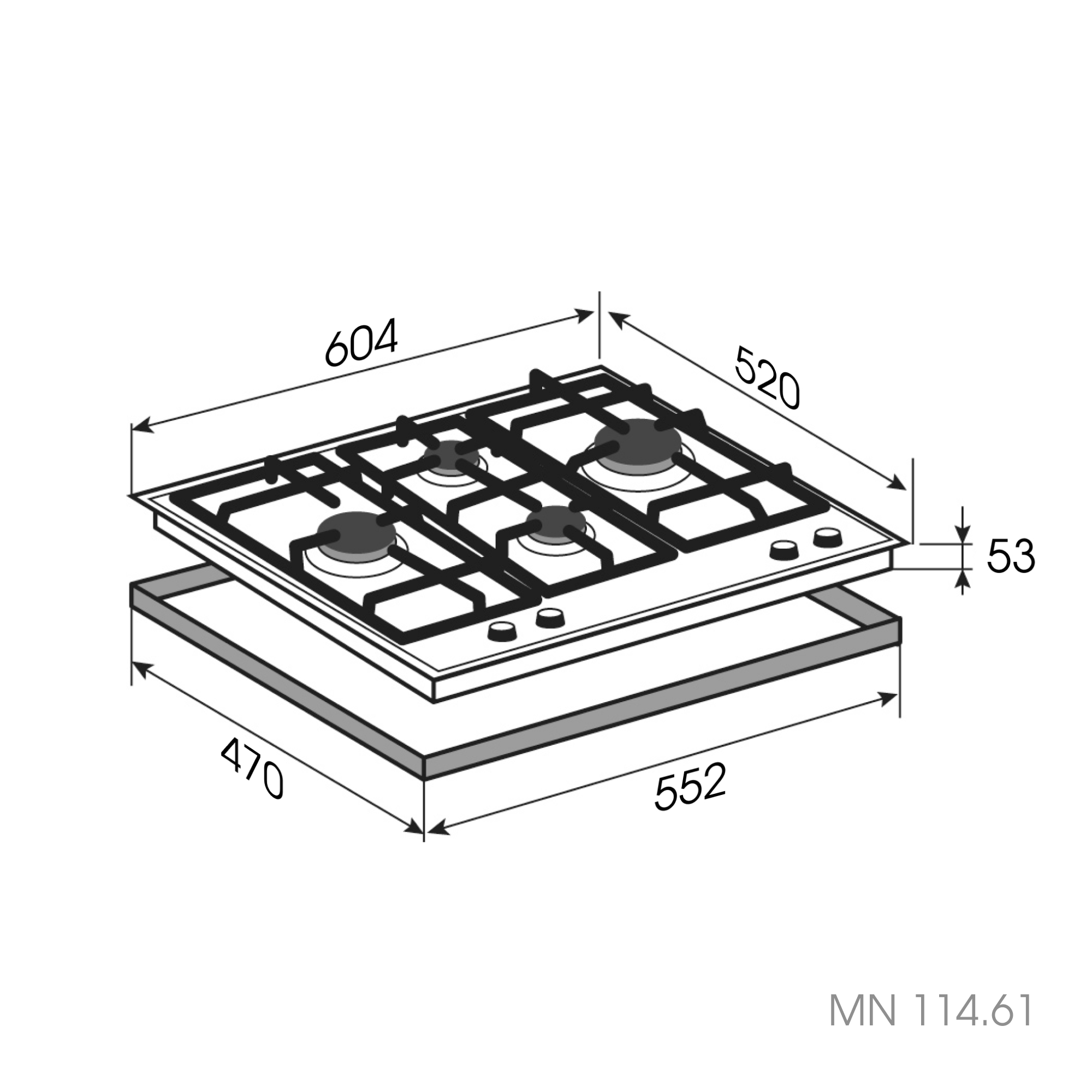

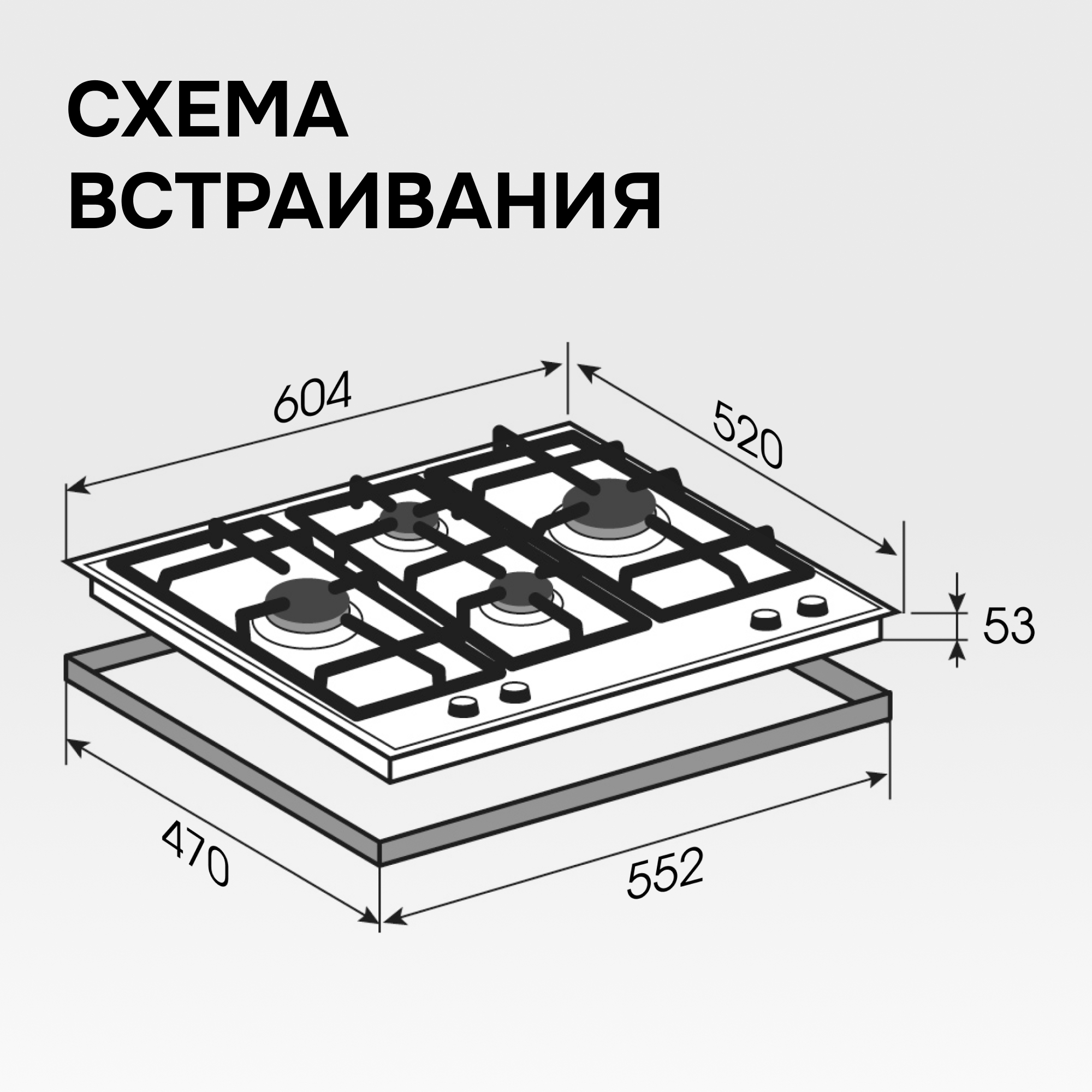

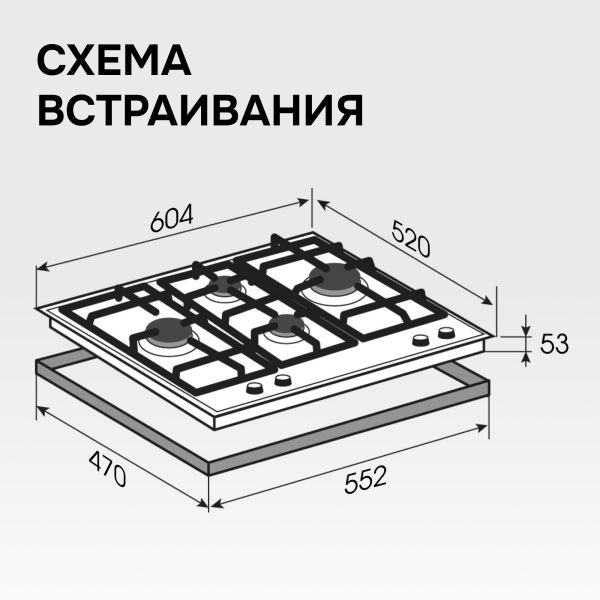

• Вырез в столешнице 552×470 мм (размер панели 604×510 мм). Столешница должна выдерживать нагрев до 100 °C; торец выреза обработать герметиком от влаги, по нижнему краю панели наклеить уплотнительную прокладку из комплекта без разрывов и наложений.

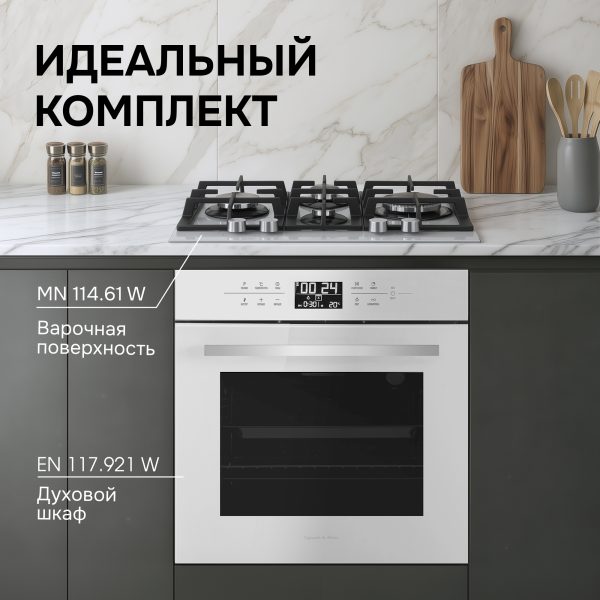

• Под панелью оставить не менее 10 см до выдвижного ящика, перегородки или духовки. При установке над духовкой зазоры для вентиляции: не менее 30 мм по бокам и 10 мм снизу; газовая духовка подключается к магистрали и электросети независимо от панели.
• Расстояние от панели до кухонной вытяжки — не менее 750 мм. Помещение должно иметь приток воздуха: на сгорание газа нужно 2 м³/час на киловатт мощности горелок. Не ставить панель там, где сквозняки могут задувать пламя.
• Проверьте тип газа на табличке с тыльной стороны панели: магистральный G20 — 20 mbar, сжиженный G30 — 28–30 mbar, G31 — 37 mbar. Если давление отличается или колеблется — на входной трубопровод ставится регулятор давления.
• Для перевода на другой тип газа замените жиклеры (4 шт. для баллонного газа в комплекте): снять решётки и рассекатели, вывернуть жиклеры торцевым ключом на 7 мм, поставить подходящие (диаметр в мм выбит на жиклере). После замены отрегулировать минимальное пламя; на сжиженном газе регулировочный винт закручивается до конца.
• Присоединительный газопровод имеет наружную резьбу 1/2". После установки проверить герметичность соединений мыльным раствором — искать утечки открытым огнём запрещено.
• Электропитание 220–230 В, 50 Гц, обязательное заземление. Удлинители использовать нельзя. Шнур не должен нагреваться более чем на 50 °C выше температуры окружающей среды; сечение шнура 3×0,75 мм².

Частые проблемы и решения

• Панель не работает. Сначала проверьте, что газ поступает из сети, открыт газовый кран и есть электричество.
• Горелка не зажигается от электроподжига. Проверьте, правильно ли установлены колпачок и рассекатель горелки. Если свеча розжига грязная — почистите её небольшой щёткой, не нажимая на саму свечу. Не включайте электроподжиг дольше 15 секунд; если не загорелось — подождите минуту перед повторной попыткой.
• Пламя гаснет, когда отпускаешь ручку. Термоэлемент газ-контроля не успел прогреться. Удерживайте нажатую ручку около 10 секунд; если гаснет снова — поверните в «Выключено», повторите розжиг и держите ручку нажатой дольше при чуть большем пламени.
• Нет электричества. Горелку можно зажечь спичкой: нажмите ручку, поверните против часовой стрелки в положение «Максимальное пламя» и поднесите пламя к горелке.

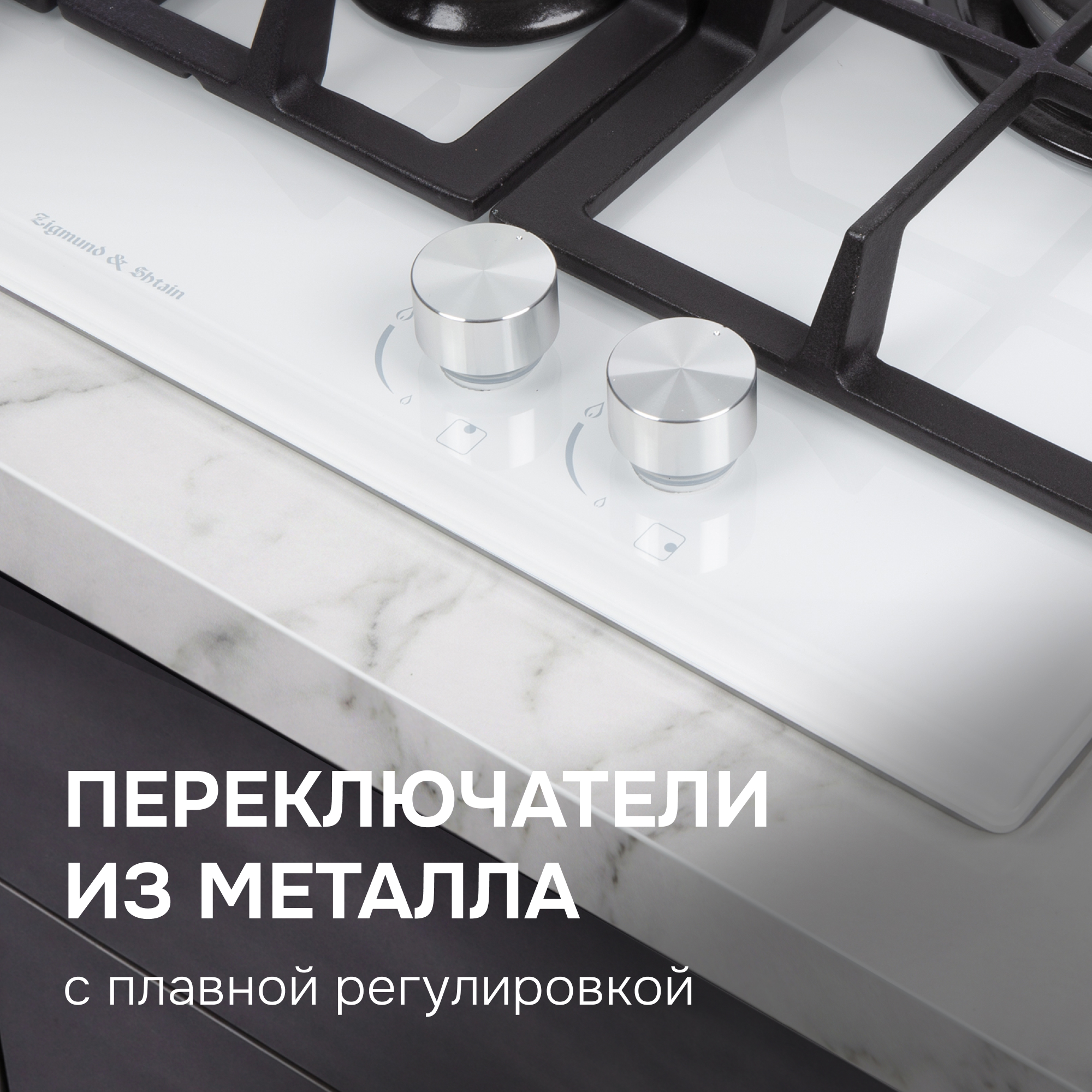

• Ручка не поворачивается. Ручку нужно сначала нажать и только потом поворачивать — иначе можно сломать газовый вентиль.
• Запах газа. Закройте общий кран подачи газа и краны панели, откройте окна. Не зажигайте огонь, не курите, не включайте и не выключайте свет и электроприборы. Если утечку не удаётся найти и устранить — вызывайте аварийную газовую службу.

Уход и чистка

• Перед чисткой отключите панель от электросети и дайте остыть. Чистите после каждого использования — мелкие остатки пищи пригорают при следующем включении.
• Стекло чистите только специальными неабразивными средствами для стеклокерамики. Стальные щётки, грубые губки, порошки, аэрозоли для грилей и духовок, пятновыводители — нельзя.
• Расплавленный сахар удаляйте скребком сразу, пока горячий — застывшую массу снять без повреждения стекла сложно. Сильные пригоревшие корки тоже снимаются скребком для стеклокерамики.
• Пятна от выкипевшей воды удаляйте уксусом, лимонным соком или средством от накипи. Но не допускайте попадания кислот (уксус, лимон, антинакипин) на рамку панели — останутся матовые следы.

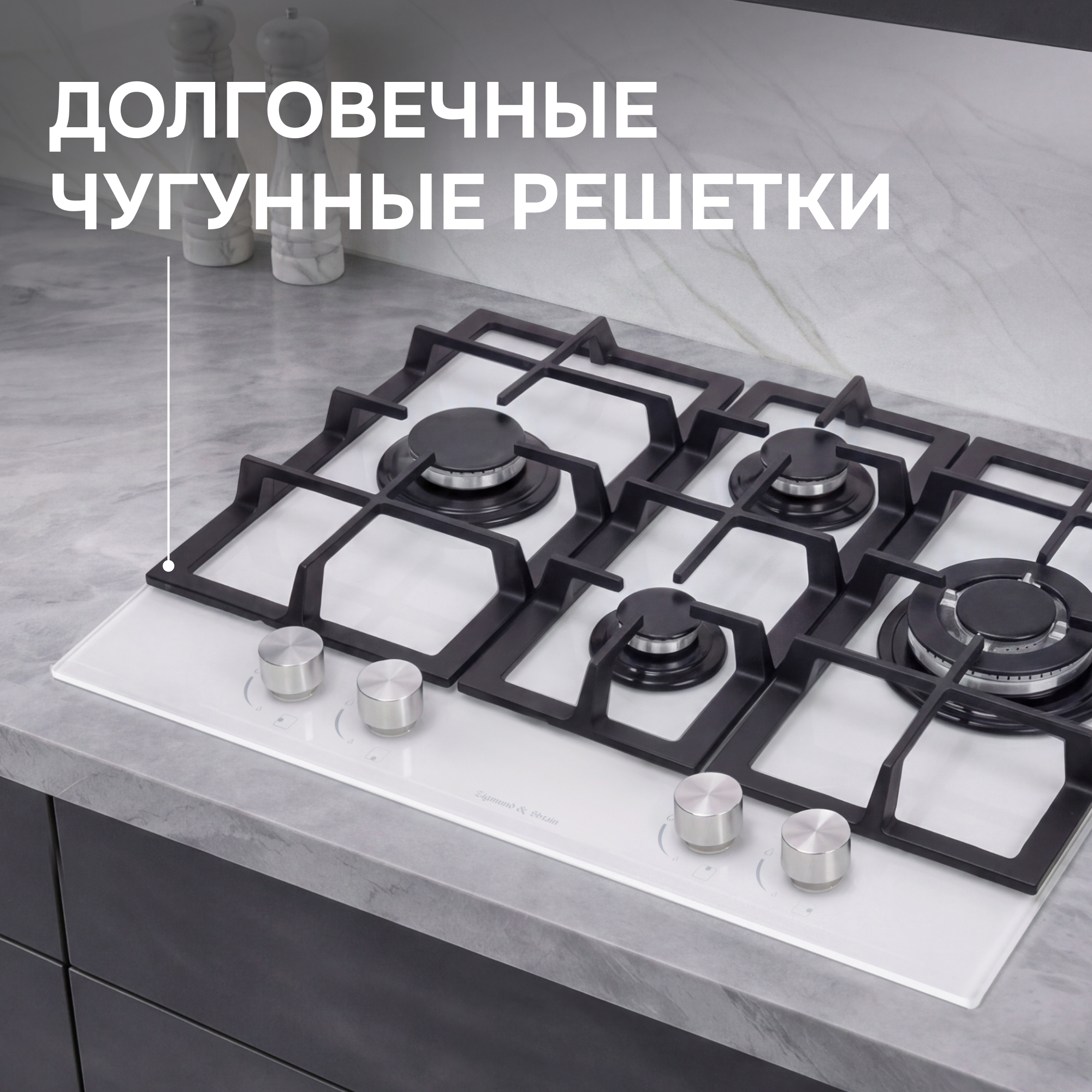

• Чугунные решётки мойте губкой с мылом только в холодном состоянии; можно мыть в посудомоечной машине. Колпачки и рассекатели горелок снимаются и моются, после мытья полностью высушите и правильно установите на место.

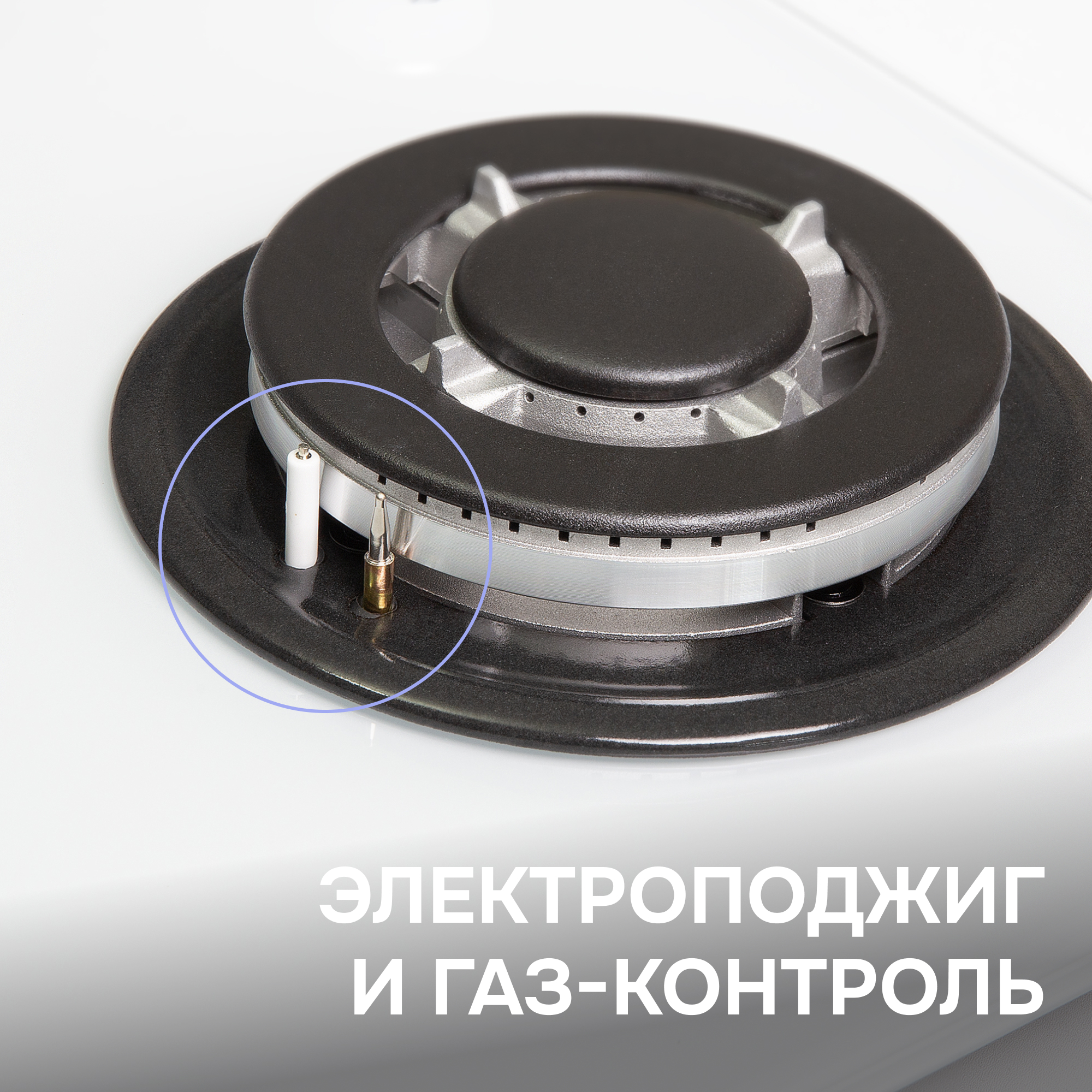

• Периодически чистите свечи розжига и термоэлементы газ-контроля — аккуратно, без усилий. Не включайте электроподжиг со снятыми рассекателями горелок.
• Не реже раза в полгода проверяйте шнур питания и гибкий газовый шланг: при трещинах, оплавлении или затвердении материала обратитесь в авторизованный сервисный центр Zigmund & Shtain.

Кратко о характеристиках

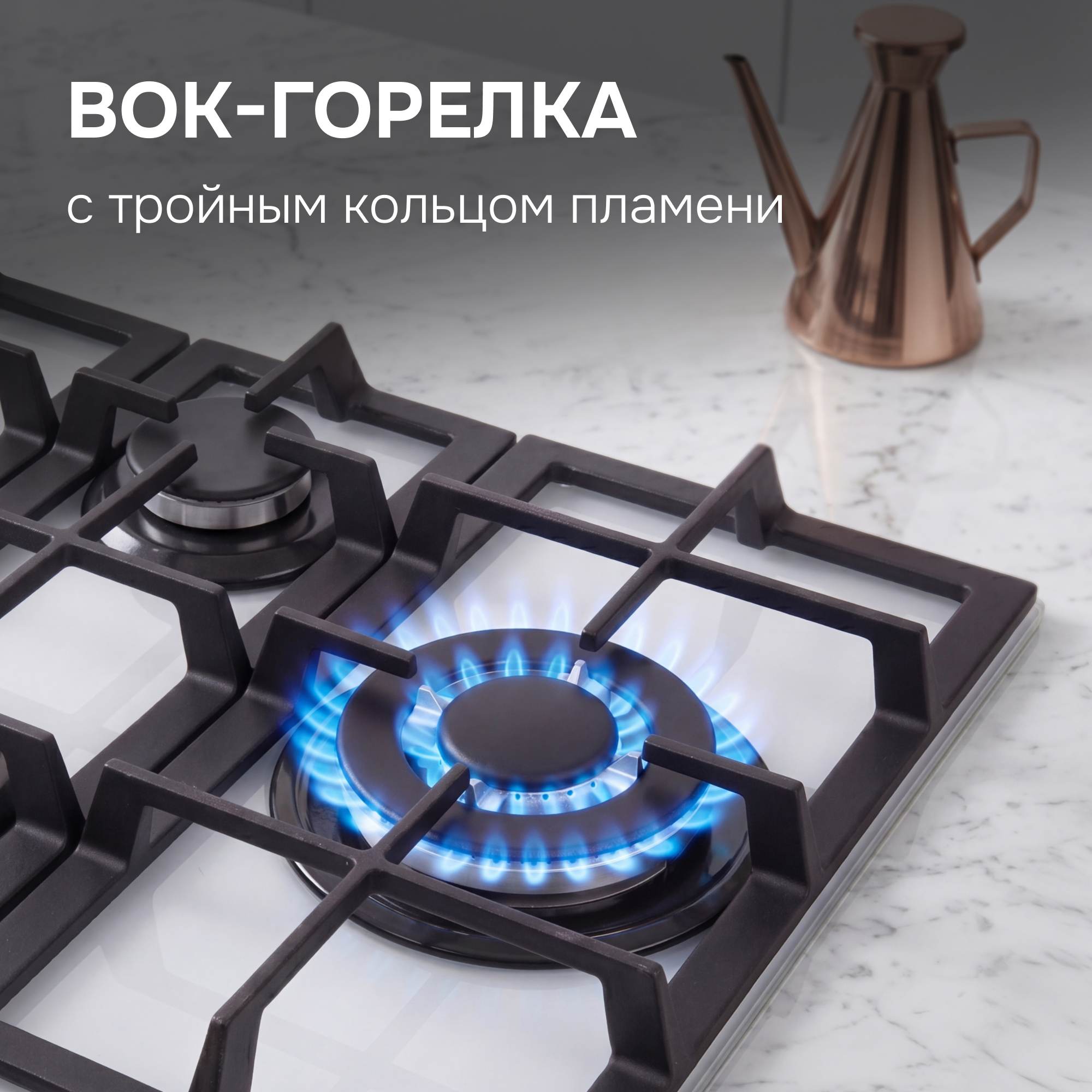

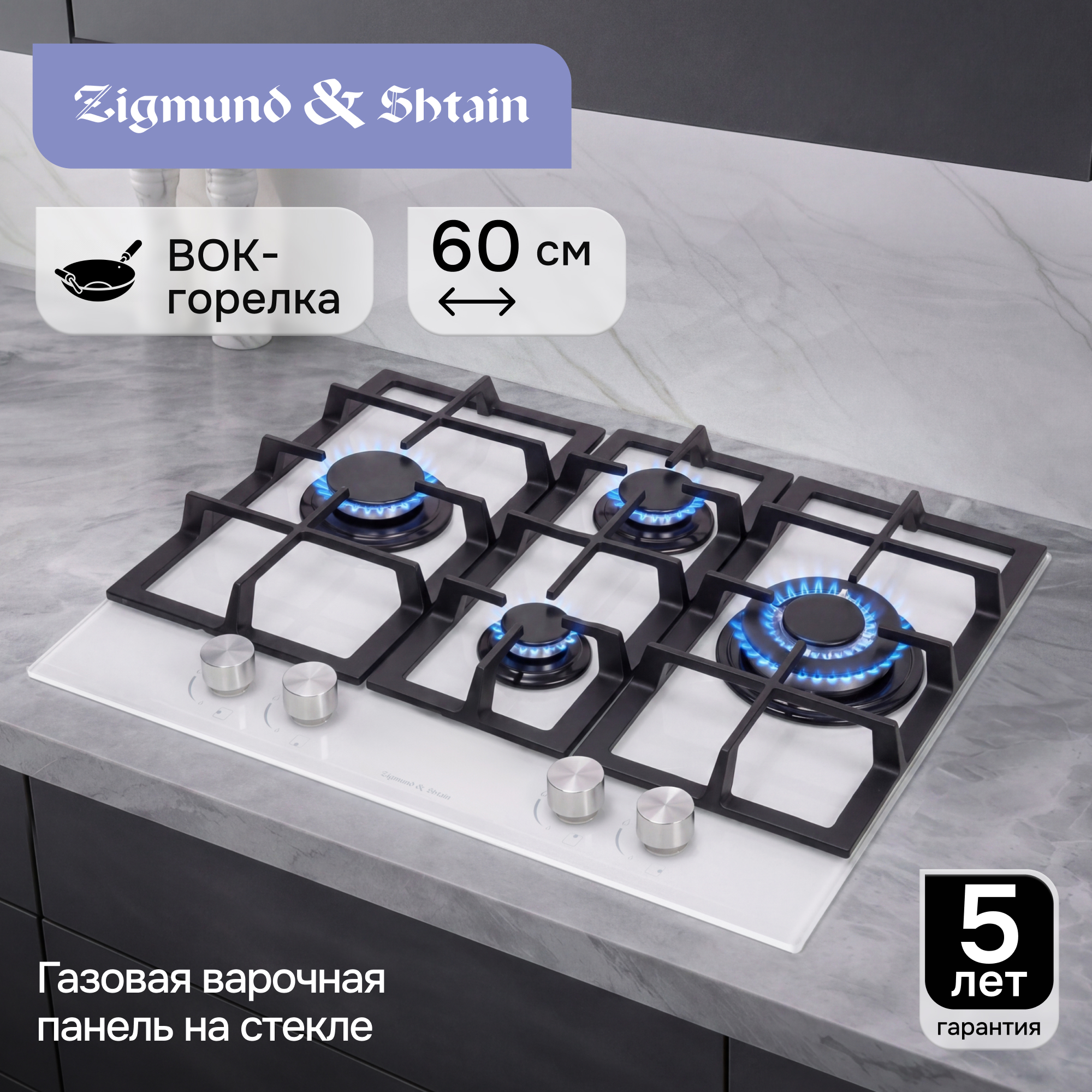

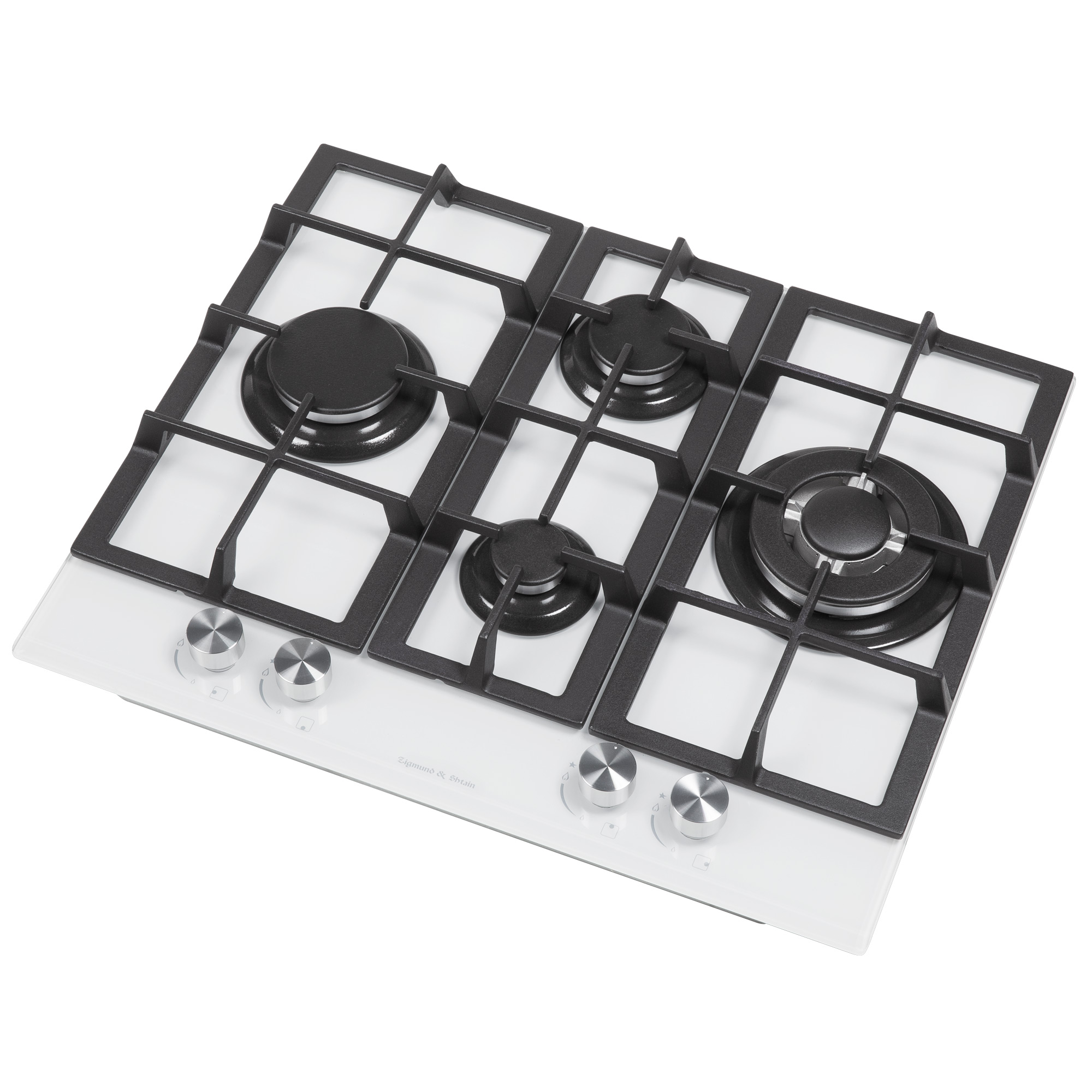

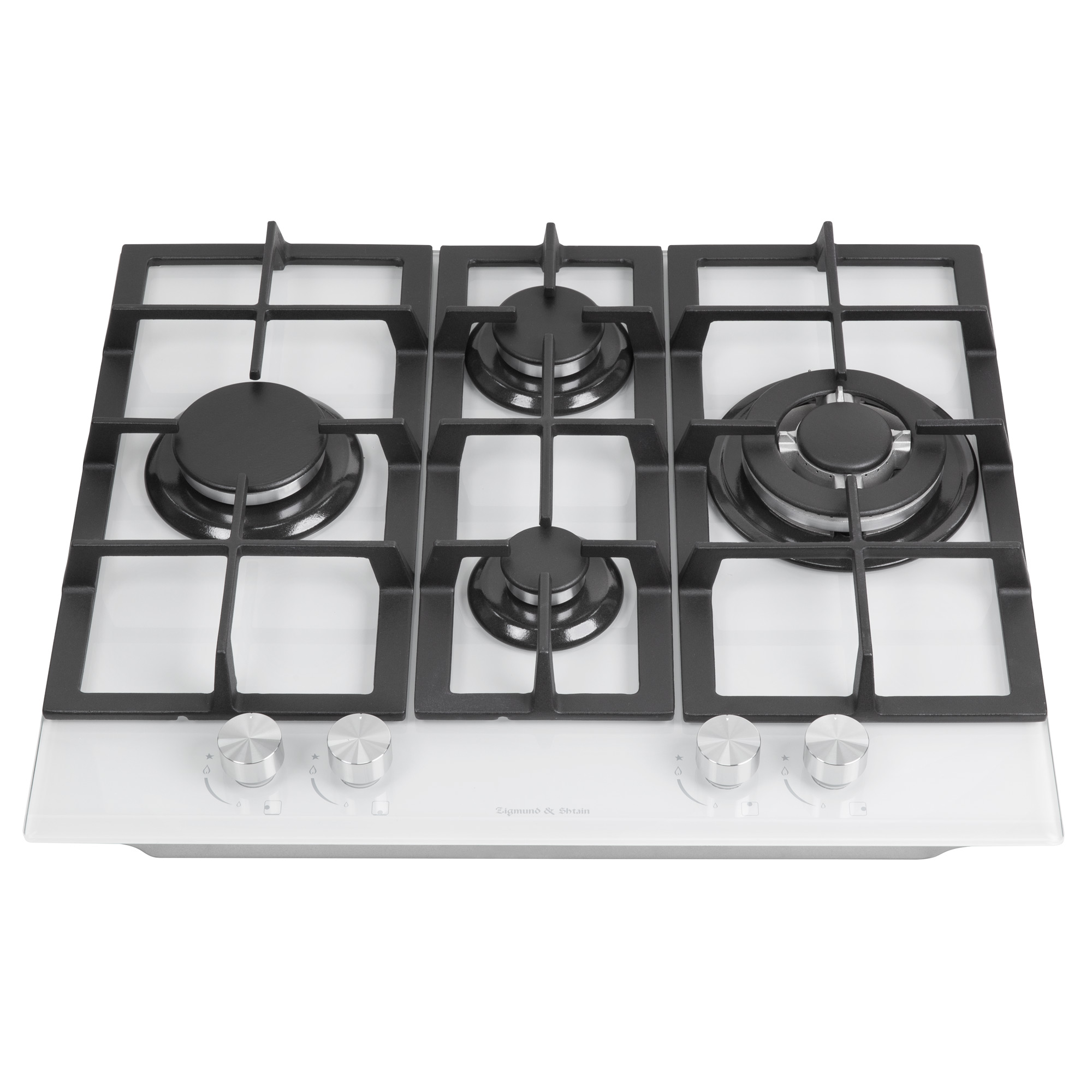

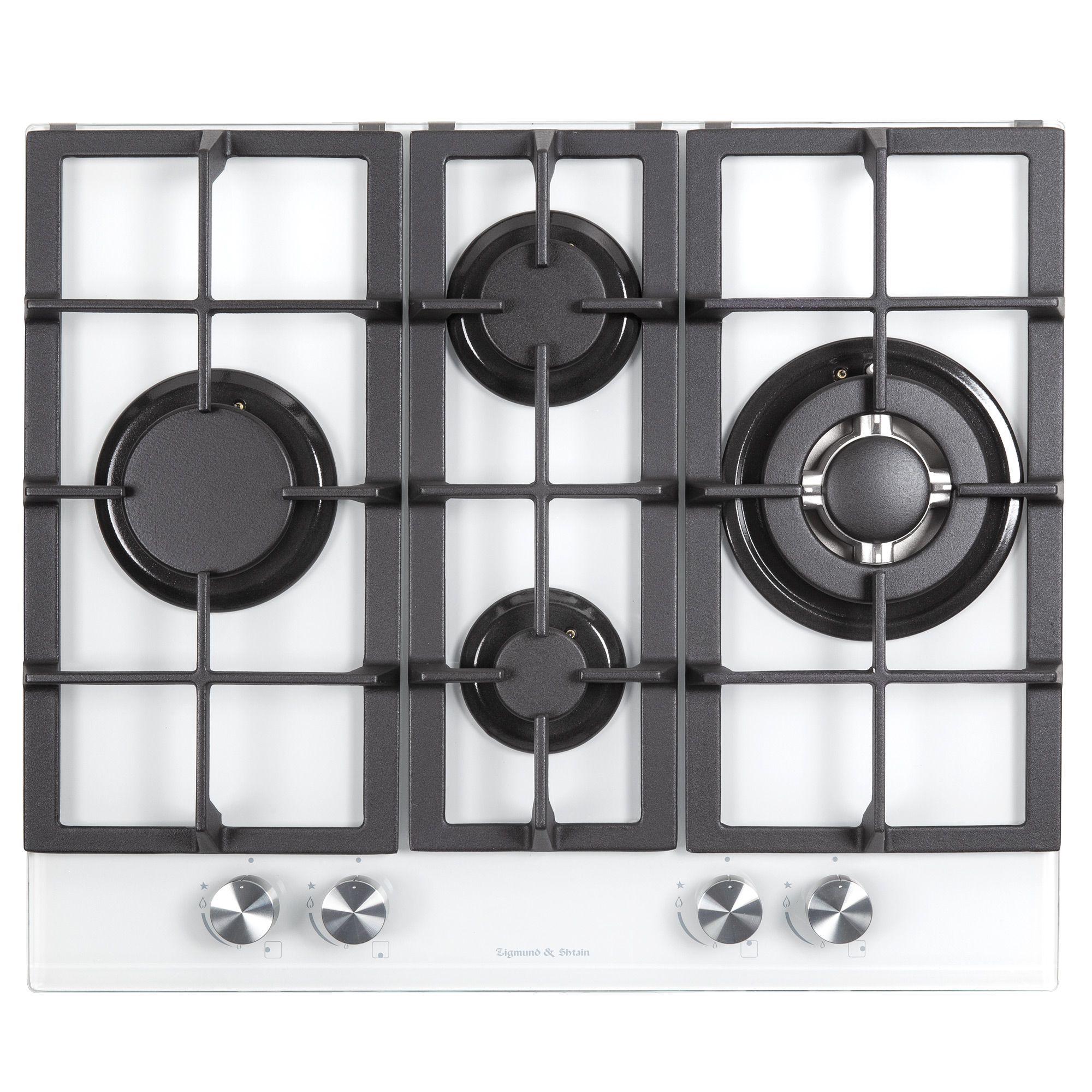

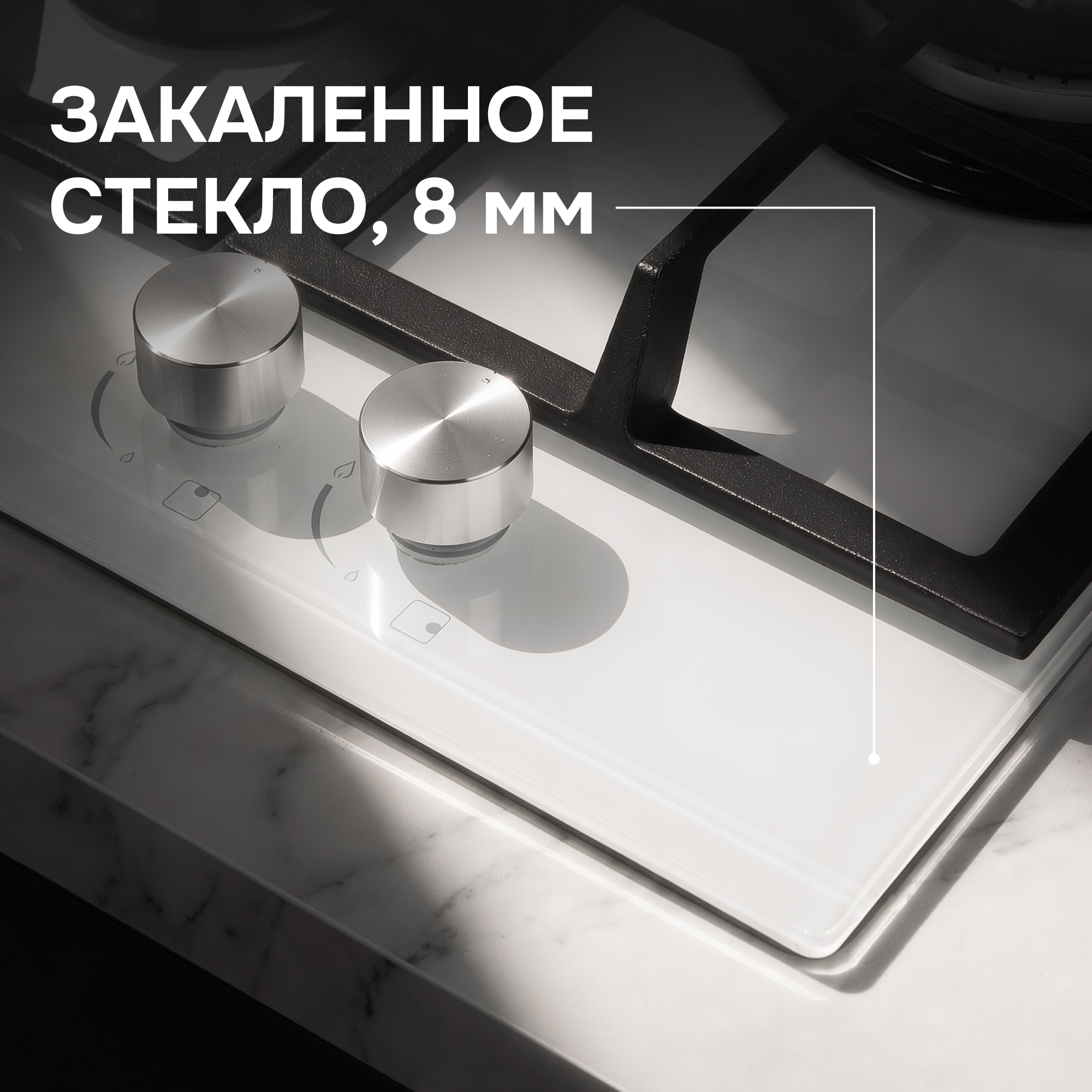

• Газовая панель на закалённом стекле, 4 горелки: 0,9 кВт (ближняя), 1,88 кВт (дальняя), 2,4 кВт (левая), 3,4 кВт (правая, тройное кольцо пламени); максимальная потребляемая мощность 7,06 кВт. Электроподжиг и газ-контроль на всех горелках.
• Ширина 604 мм, глубина 510 мм, вырез 552×470 мм; питание 220–230 В, 50 Гц. В комплекте 3 чугунные решётки, штуцеры, жиклеры для баллонного газа, крепёж и уплотнитель.
