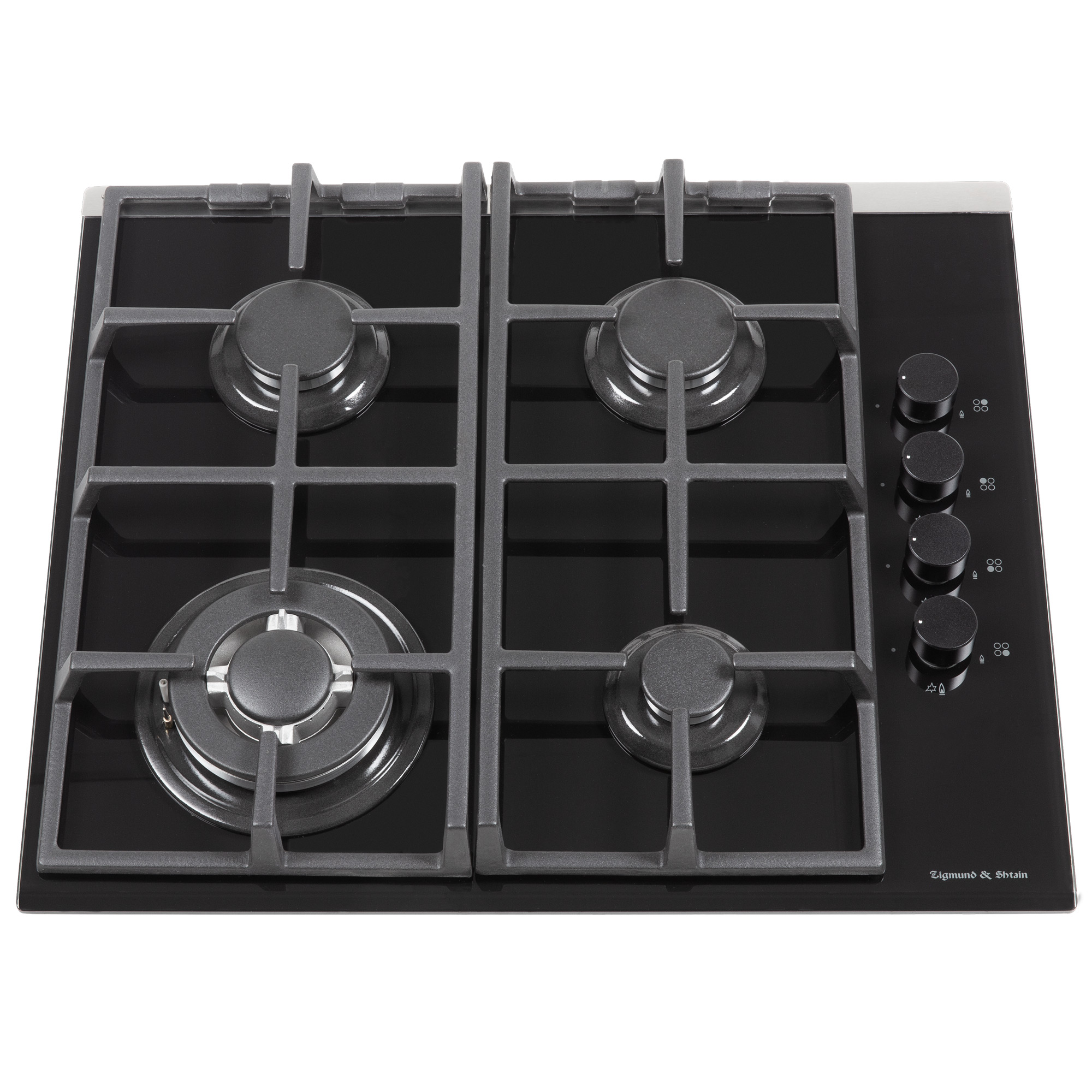

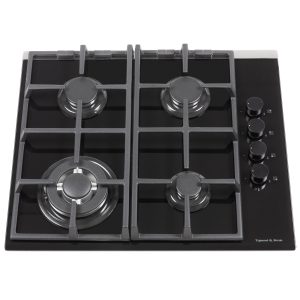

Варочная панель Zigmund & Shtain MN 84.61 S

Установка и подключение

• Монтаж, подключение к газу и электросети выполняет только квалифицированный специалист газовой службы; о подключении составляется акт в двух экземплярах.
• Перед установкой убедитесь, что панель настроена на ваш тип газа (магистральный G20 или сжиженный G30/G31) — данные указаны на табличке с тыльной стороны.

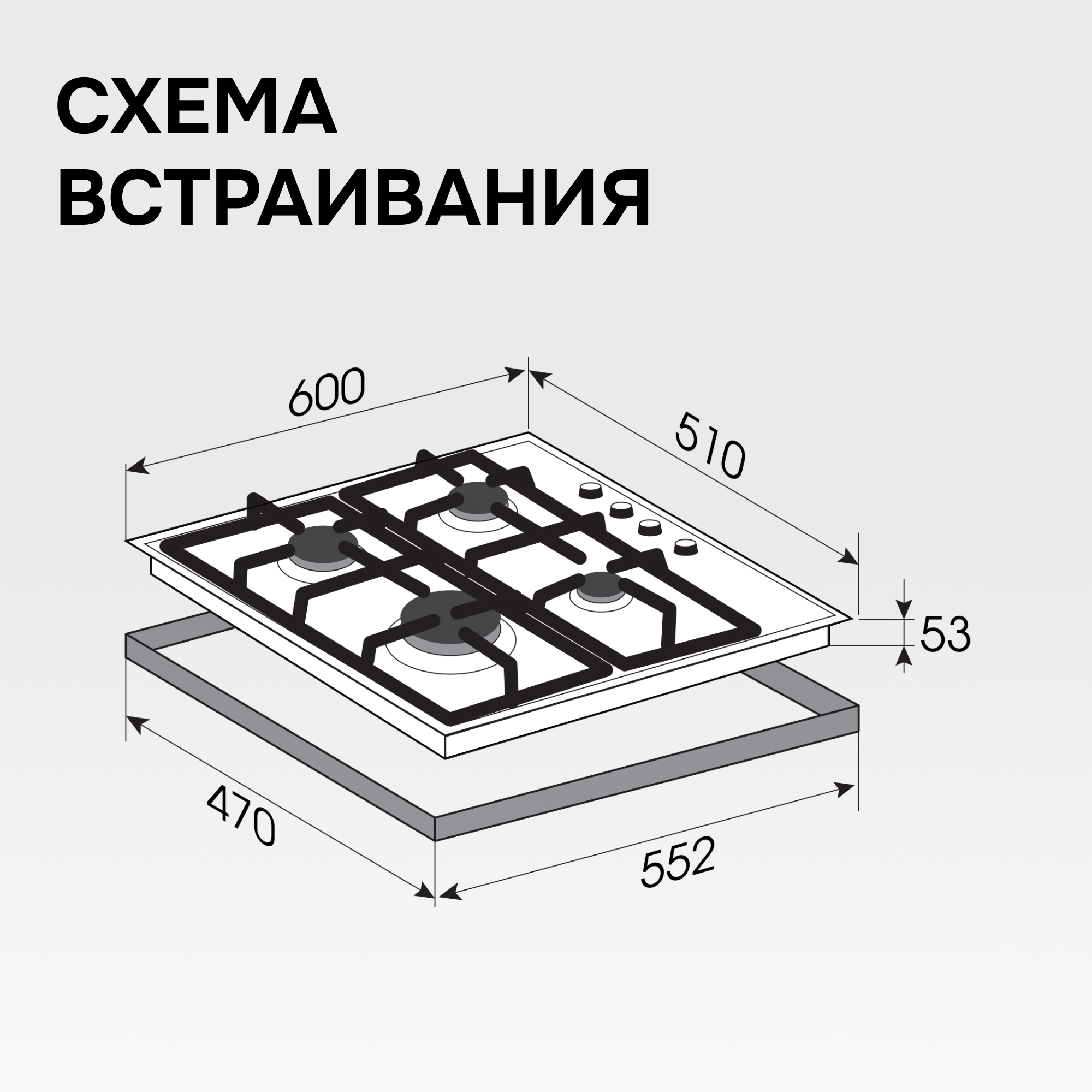

• Вырез в столешнице — 552 × 470 мм; торец выреза обработайте герметиком от влаги, а по нижнему краю панели наклейте уплотнительную прокладку.
• Материал столешницы должен выдерживать нагрев до 100 °C; панель фиксируется к столешнице скобами и шурупами из комплекта.
• Оставьте не менее 10 см до ящиков, перегородок или духовки под панелью для циркуляции воздуха; расстояние до вытяжки — не менее 750 мм.
• Рабочее давление газа: G20 — 20 мбар, G30 — 28–30 мбар, G31 — 37 мбар; при отклонении ставится регулятор давления.
• Присоединение — жёсткой металлической трубой или гибким шлангом из нержавейки, резьба 1/2"; по завершении проверьте герметичность мыльным раствором (не пламенем).
• Электропитание однофазное 220–230 В, 50 Гц; прибор обязательно заземляется, удлинители запрещены. Шнур — сечением 3 × 0,75 мм².
• При смене типа газа замените жиклёры (ключ на 7 мм) и отрегулируйте минимальное пламя.

Частые проблемы и решения

• Горелка не зажигается: при розжиге нажмите и удерживайте ручку 3–10 секунд (для горелок с газ-контролем нужен нагрев термоэлемента).
• Не срабатывает электроподжиг: очистите загрязнённую свечу розжига мягкой щёткой, не прилагая к ней усилий.
• Горелка гаснет после отпускания ручки: повторите розжиг, дольше удерживая ручку при большем пламени, затем убавьте.
• Пламя не загорается после нескольких попыток: проверьте правильность установки колпачка и рассекателя горелки.
• Нет электричества: зажгите горелку спичкой, нажав и повернув ручку до положения «Максимальное пламя».
• Панель не работает: проверьте подачу газа, наличие электричества и открыт ли газовый кран.
• Не держите электроподжиг включённым дольше 15 секунд; при неудаче подождите минуту перед повтором.
• Запах газа: перекройте кран, закройте все конфорки, откройте окна, не пользуйтесь огнём и электроприборами; при неустранимой утечке вызовите аварийную газовую службу.

Уход и чистка

• Перед чисткой отключите панель от сети и дайте ей остыть; мойте после каждого использования.
• Стекло чистите только неабразивными средствами для стеклокерамики; стальные щётки, порошки и аэрозоли для духовок запрещены.
• Пригоревшие корки снимайте специальным скребком для стекла с ручкой из тугоплавкого пластика.
• Расплавленный сахар удаляйте скребком сразу, пока он горячий — иначе останется повреждение.
• Эмалированные части мойте губкой с мыльной водой без абразивов; нержавейку — влажной тканью, затем насухо.
• Решётки чистите только холодными, без абразивов; их можно мыть в посудомоечной машине.
• Колпачки и рассекатели горелок снимаются для мытья; свечу розжига и термоэлемент чистите осторожно.
• Не используйте электроподжиг со снятыми рассекателями; после мойки полностью высушите и правильно установите детали.
• Не допускайте попадания уксуса, лимона и антинакипинов на рамку — они оставляют матовые следы.

Кратко о характеристиках

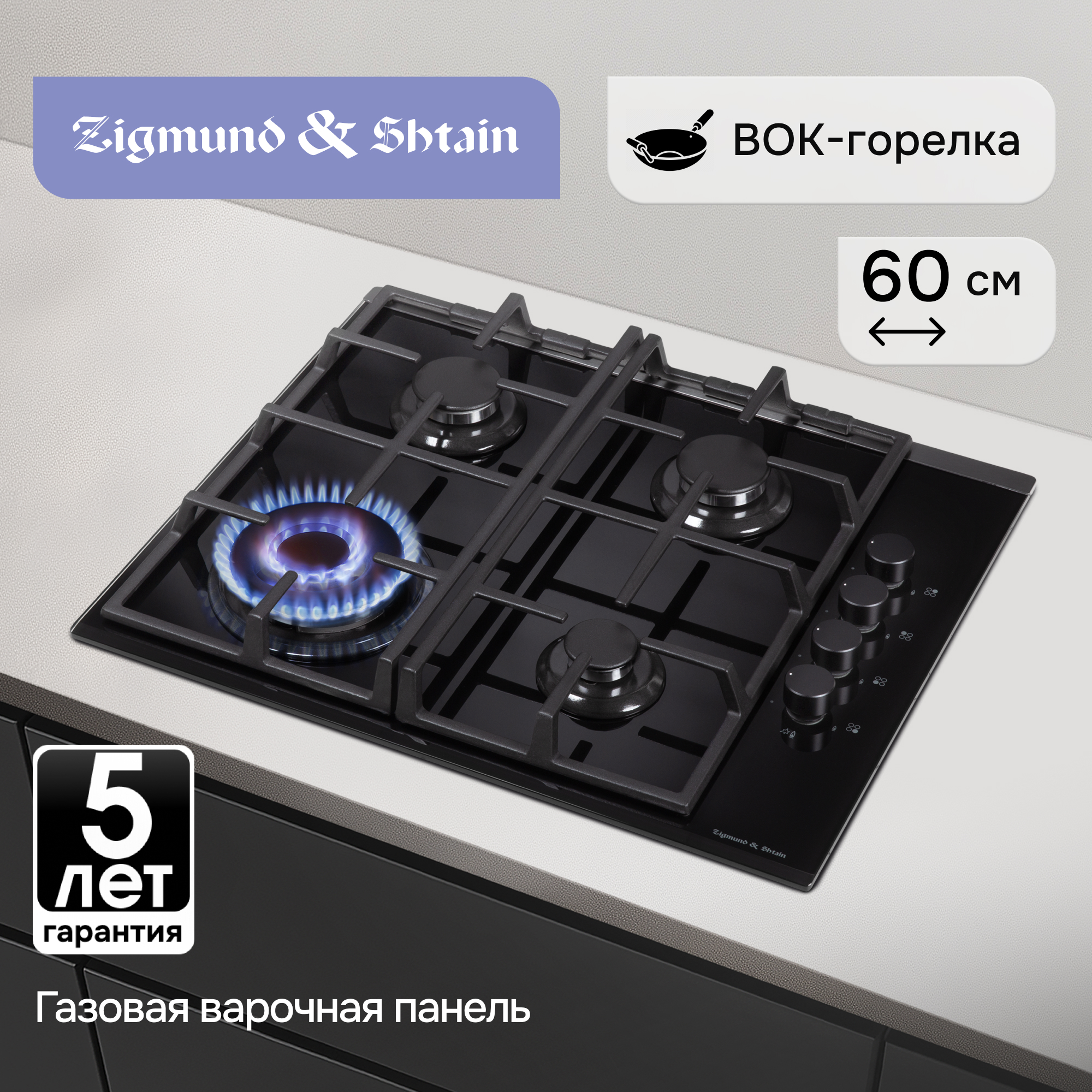

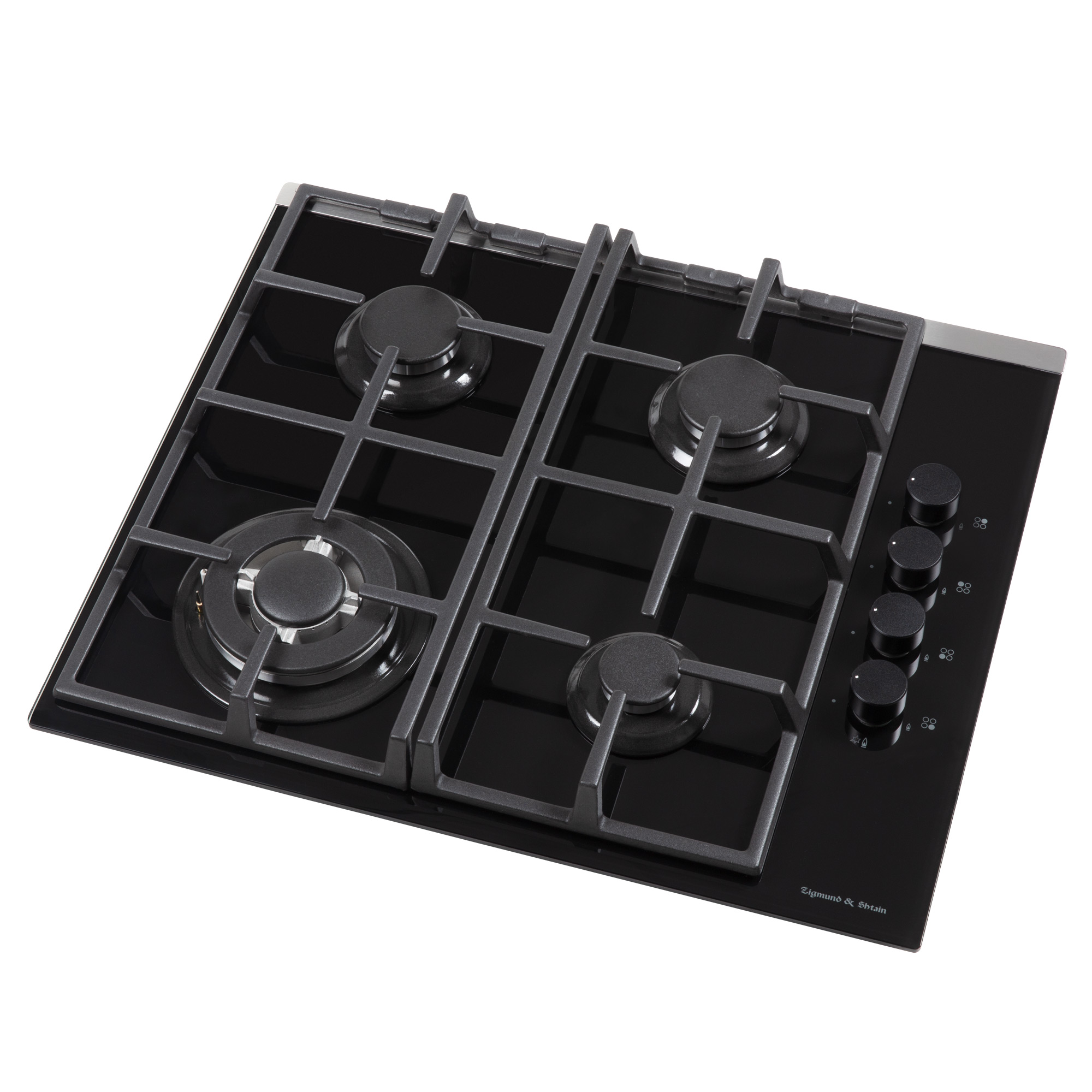

• Встраиваемая независимая газовая варочная панель «газ на стекле».

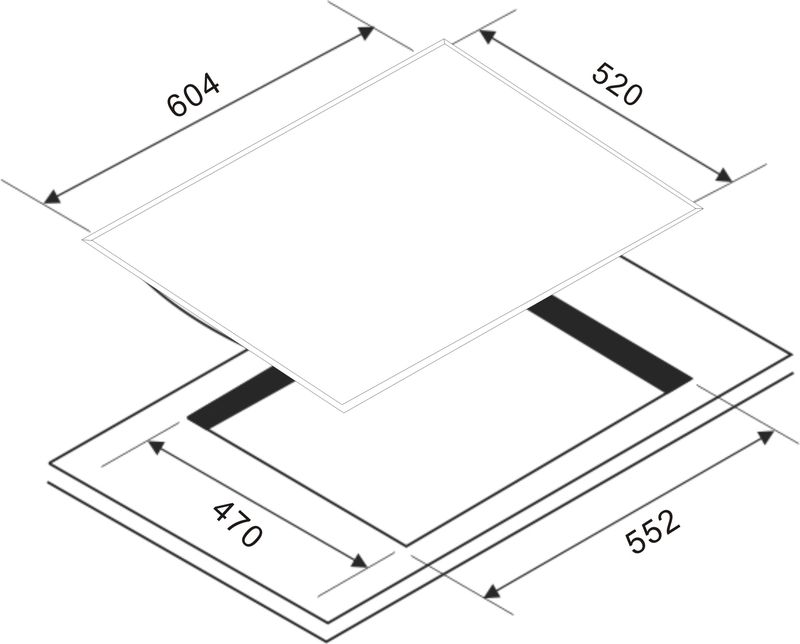

• Габариты панели: 600 × 510 мм; вырез для встраивания — 552 × 470 мм.

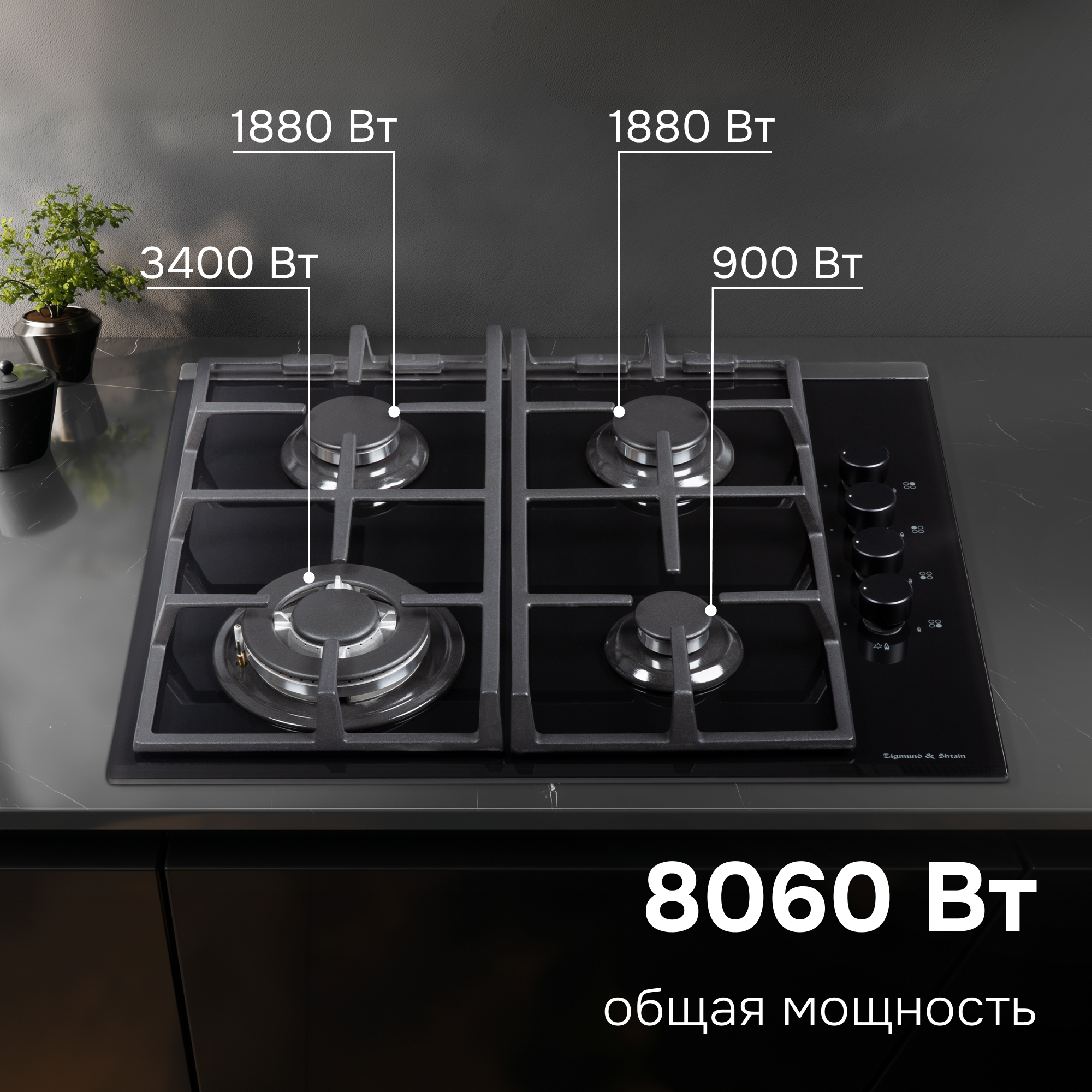

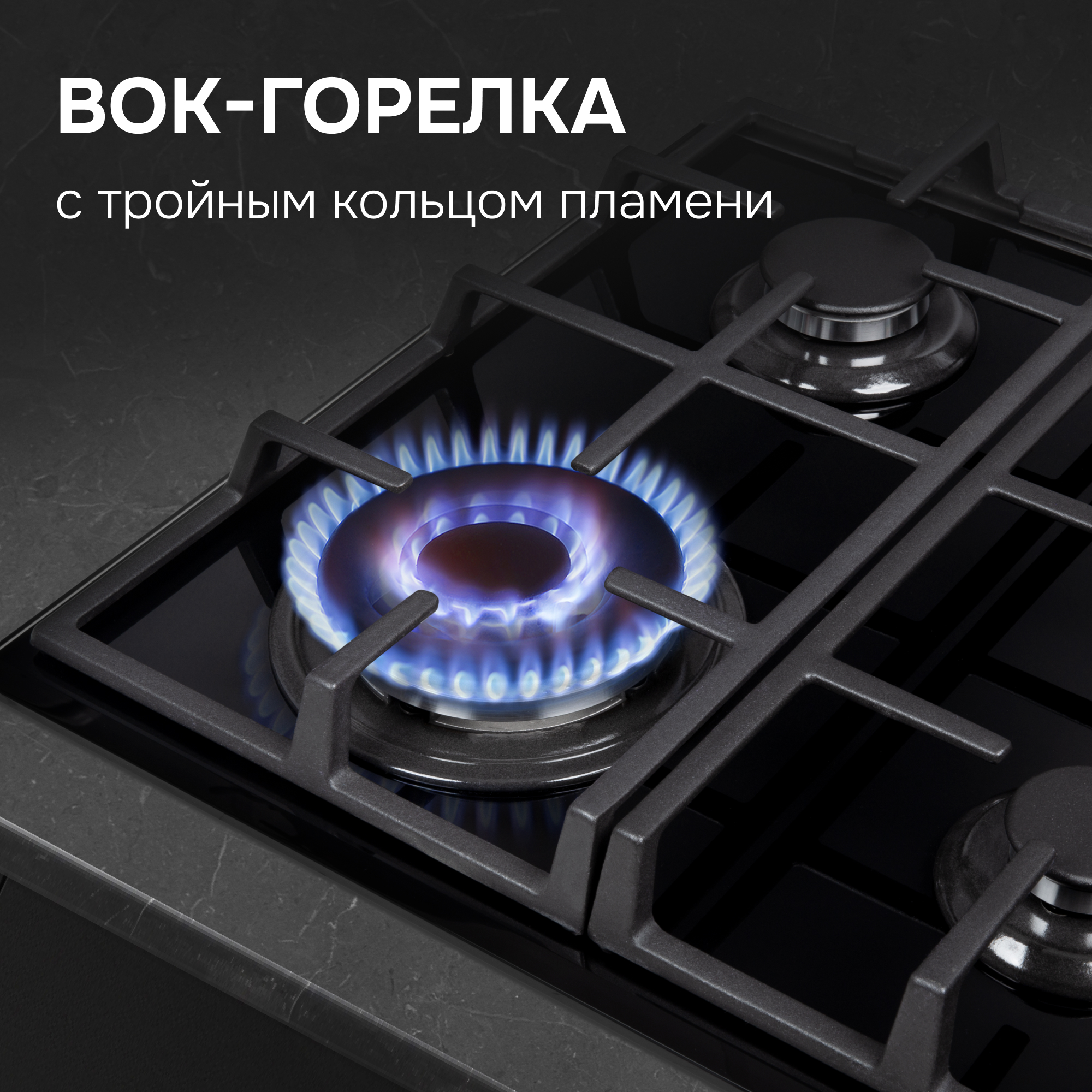

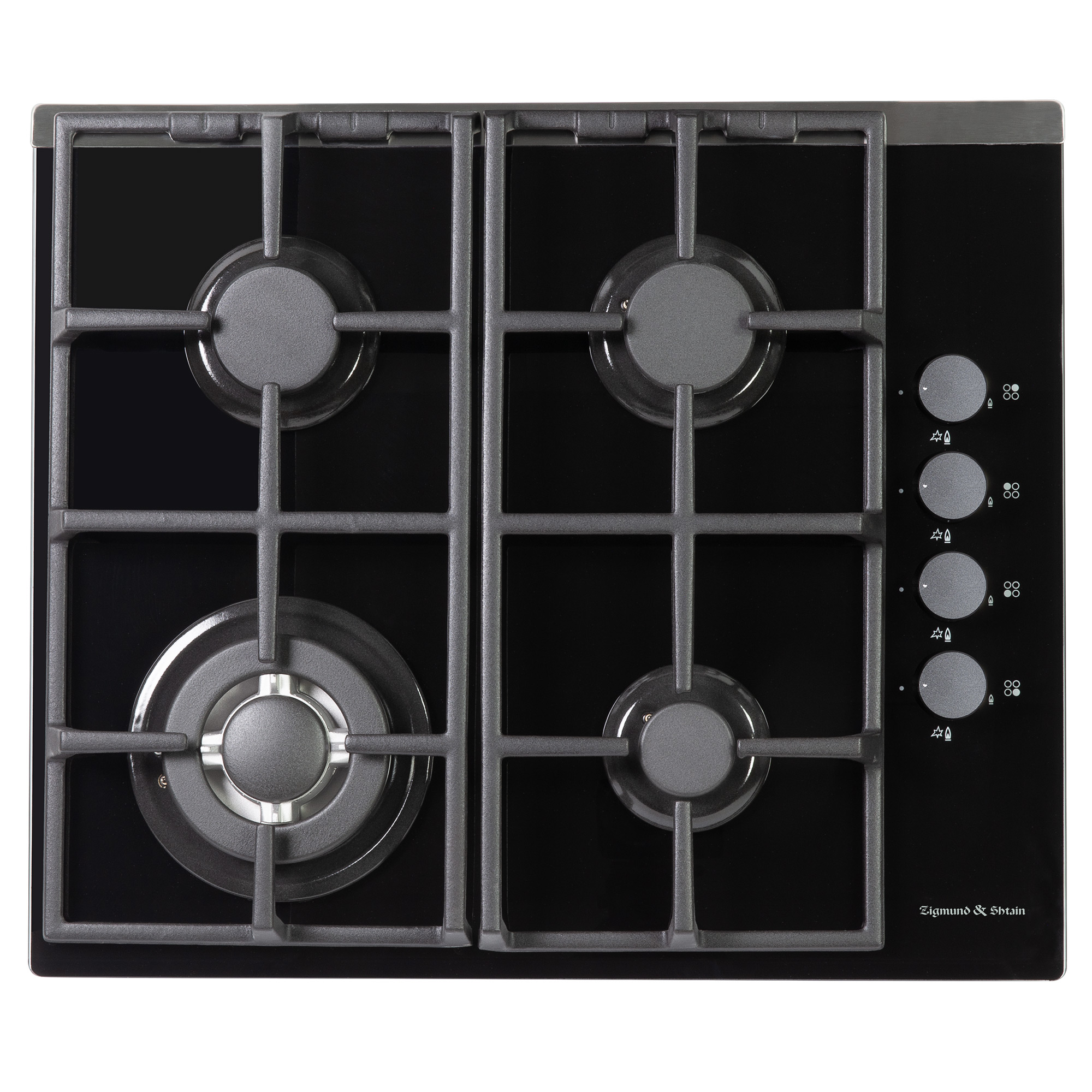

• 4 конфорки: трёхконтурная 3,4 кВт, две средние по 1,88 кВт, малая 0,9 кВт.
• Максимальная потребляемая мощность — 8 кВт.

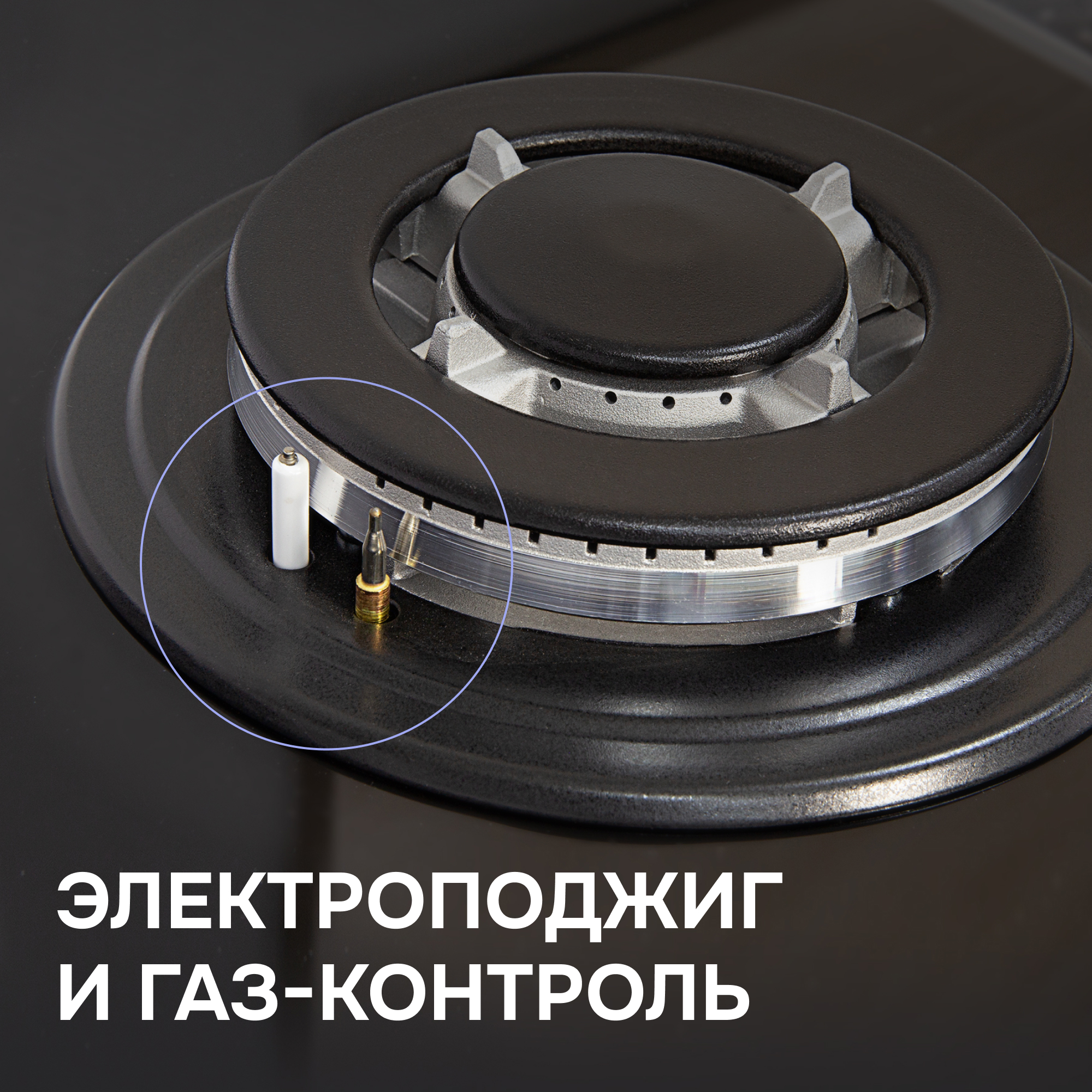

• Электроподжиг и система газ-контроль (защита от утечки газа) на каждой горелке.
• Работа с магистральным (G20) и сжиженным (G30/G31) газом, перенастройка сменой жиклёров.

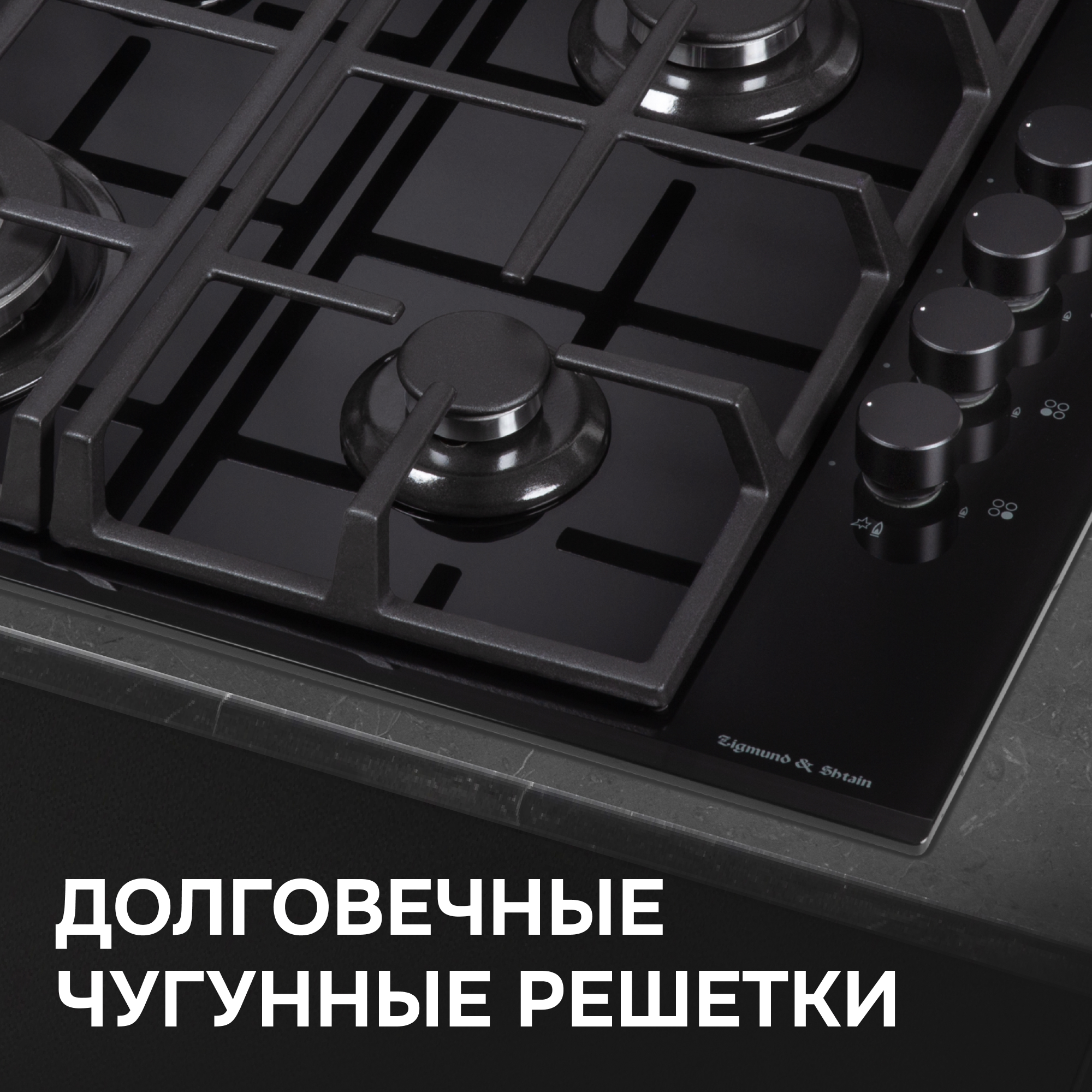

• Чугунные разделительные решётки в комплекте; питание 220–230 В, 50 Гц.
