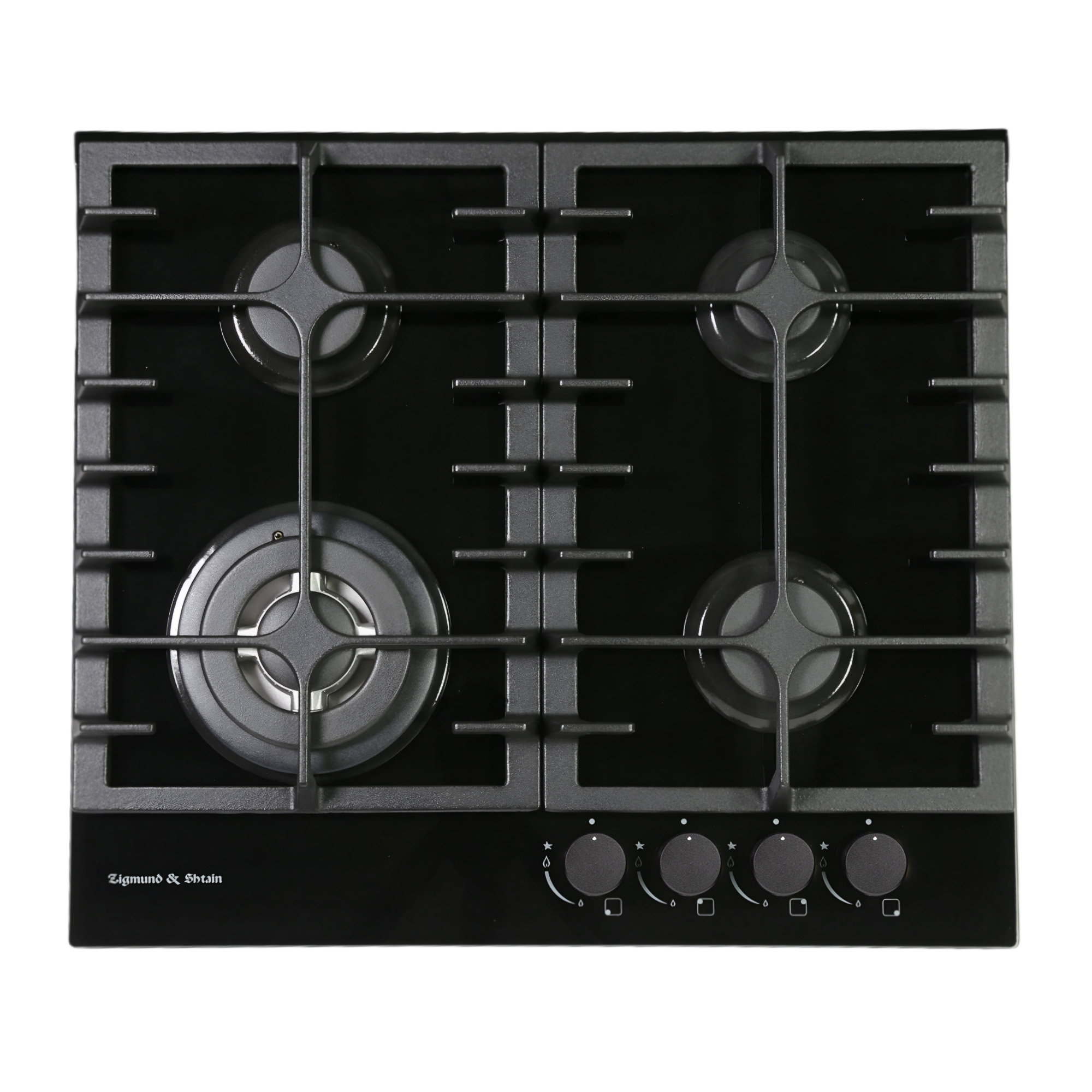

Варочная панель Zigmund & Shtain MN 197.61 B

Установка и подключение

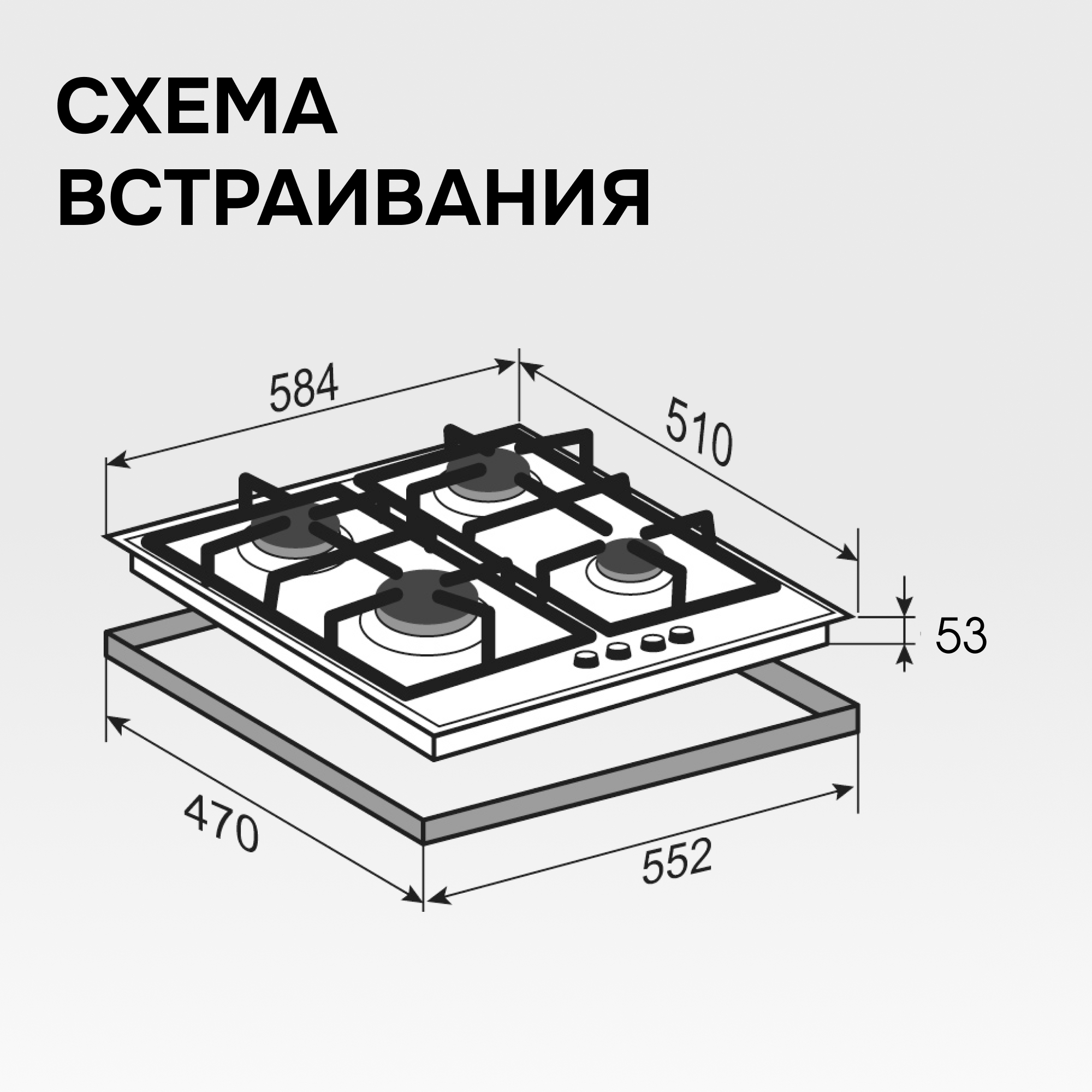

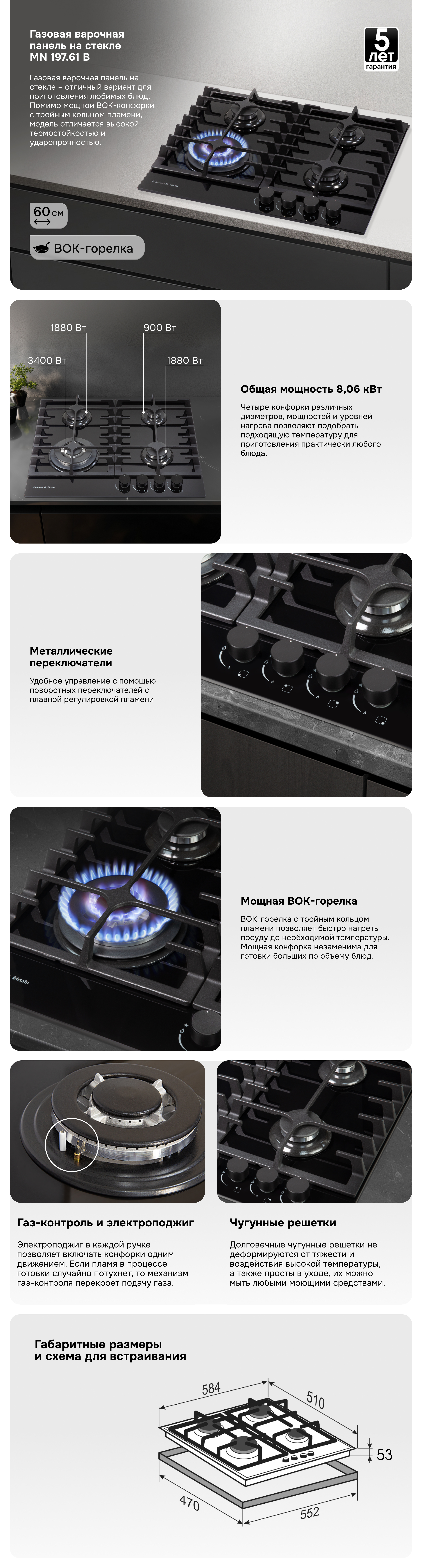

• Размер панели 584×510 мм, вырез в столешнице — 552×470 мм. Материал столешницы должен выдерживать нагрев до 100 °C. По нижнему краю панели перед монтажом наклеивается уплотнительная прокладка из комплекта — равномерно, без разрывов и наложений.
• Под панелью нужен зазор не менее 10 см до выдвижного ящика, перегородки или духовки. Расстояние до вытяжки — не менее 750 мм. Для горения газа требуется приток воздуха 2 м³/час на киловатт мощности горелок; не ставьте панель там, где сквозняки могут задувать пламя.
• Подключение к газу — только представителем газовой службы, с составлением акта. Присоединительный газопровод имеет наружную резьбу 1/2". Тип газа, на который настроена панель (магистральный G20 или сжиженный G30/G31), указан на табличке с тыльной стороны; для другого типа газа меняются жиклеры (комплект для баллонного газа прилагается).
• Рабочее давление газа: G20 — 20 мбар, G30 — 28–30 мбар, G31 — 37 мбар. Если давление отличается или колеблется — на входном трубопроводе ставится регулятор давления.
• Электропитание 220–230 В, 50 Гц, заземление обязательно. Удлинители использовать нельзя — они могут перегреться и воспламениться.
• После установки проверьте герметичность соединений мыльным раствором. Искать утечки газа спичками и открытым огнём запрещено.
• В холодное время года перед первым включением выдержите распакованный прибор при комнатной температуре не менее 2 часов.

Частые проблемы и решения

• Горелка не зажигается. Проверьте, поступает ли газ, открыт ли газовый кран и есть ли электричество. Если после нескольких попыток пламени нет — проверьте, правильно ли установлены колпачок и рассекатель горелки.
• Электроподжиг не срабатывает (нет щелчков или искры). Чаще всего загрязнена свеча розжига — аккуратно почистите её небольшой щёткой, не прилагая усилий. Не включайте электроподжиг дольше 15 секунд; если горелка не зажглась, подождите минуту перед повторной попыткой.
• Пламя гаснет, когда отпускаешь ручку. Это работа газ-контроля: держите ручку нажатой около 10 секунд, чтобы термоэлемент прогрелся и предохранительный клапан открылся. Если гаснет снова — повторите, удерживая ручку дольше и при большем пламени.

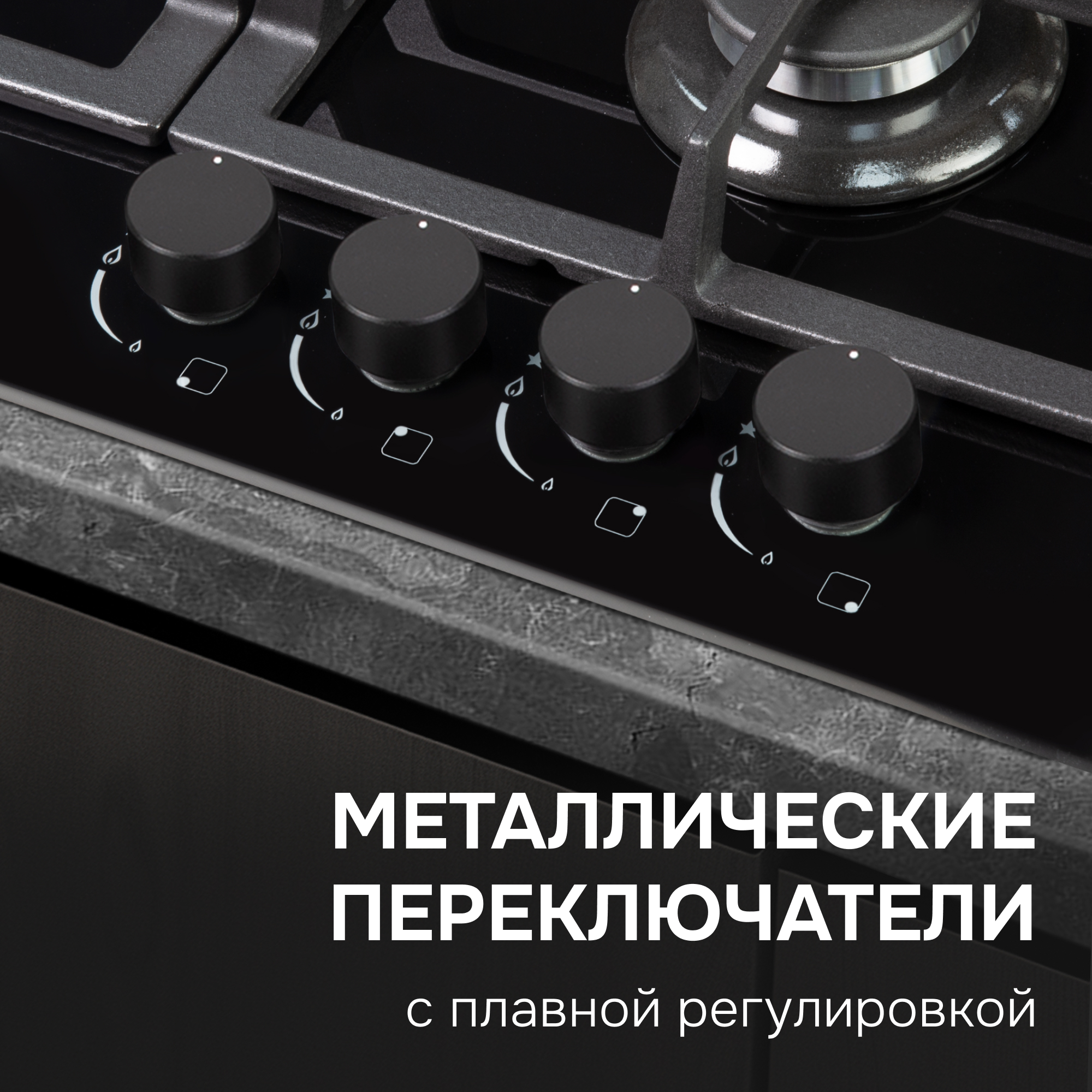

• Ручка не поворачивается. Ручку нужно сначала нажать и только потом поворачивать против часовой стрелки до символа «Максимальное пламя». Поворот без нажатия выводит газовый вентиль из строя.
• Нет электричества. Горелку можно зажечь спичкой: нажмите ручку, поверните в положение «Максимальное пламя» и поднесите пламя к горелке.
• Пламя гаснет на минимуме. Требуется регулировка минимального пламени регулировочным винтом вентиля — эту настройку выполняет специалист.
• Запах газа в помещении. Закройте общий кран подачи газа и все краны панели, откройте окна. Не зажигайте спички, не курите, не включайте и не выключайте свет и электроприборы. Если утечку найти не удаётся — вызывайте аварийную газовую службу.

Уход и чистка

• Перед чисткой отключите панель от электросети и дайте ей остыть. Очищайте после каждого приготовления — мелкие остатки пищи пригорают при следующем включении.
• Стекло чистите только специальными неабразивными средствами для стеклокерамики. Стальные щётки, грубые губки, порошки, пятновыводители и аэрозоли для грилей и духовок повреждают поверхность.
• Расплавленный сахар удаляйте чистящим скребком сразу, пока он горячий — застывшую массу не снять без повреждения стекла.
• Пятна от выкипевшей воды убирайте уксусом, лимонным соком или средством для растворения извести. Следите, чтобы эти жидкости не попадали на рамку панели — остаются матовые следы.

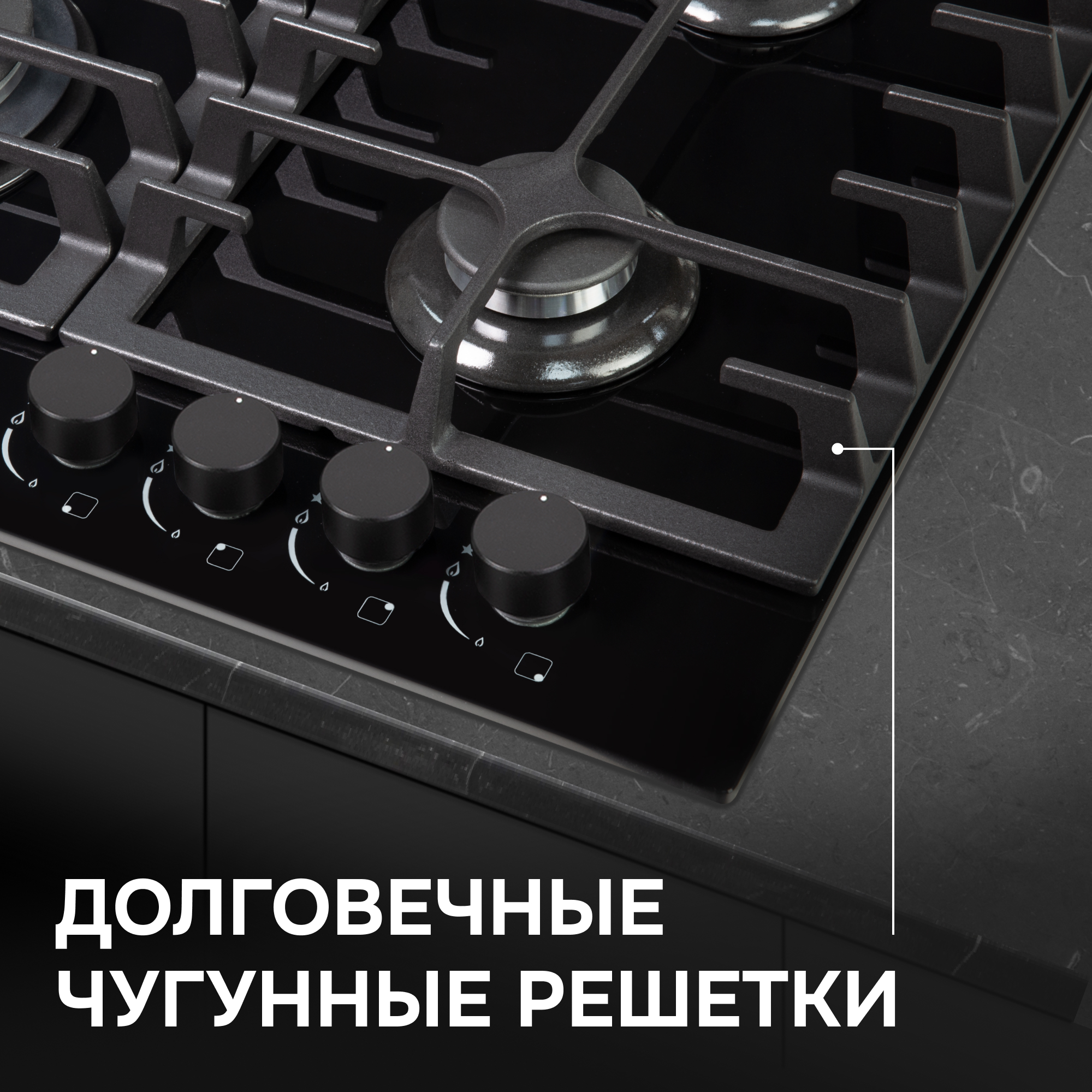

• Чугунные решётки мойте губкой с мылом только в холодном состоянии; их можно мыть в посудомоечной машине. Колпачки и рассекатели горелок снимаются, после мытья полностью высушите их и установите на место правильно.

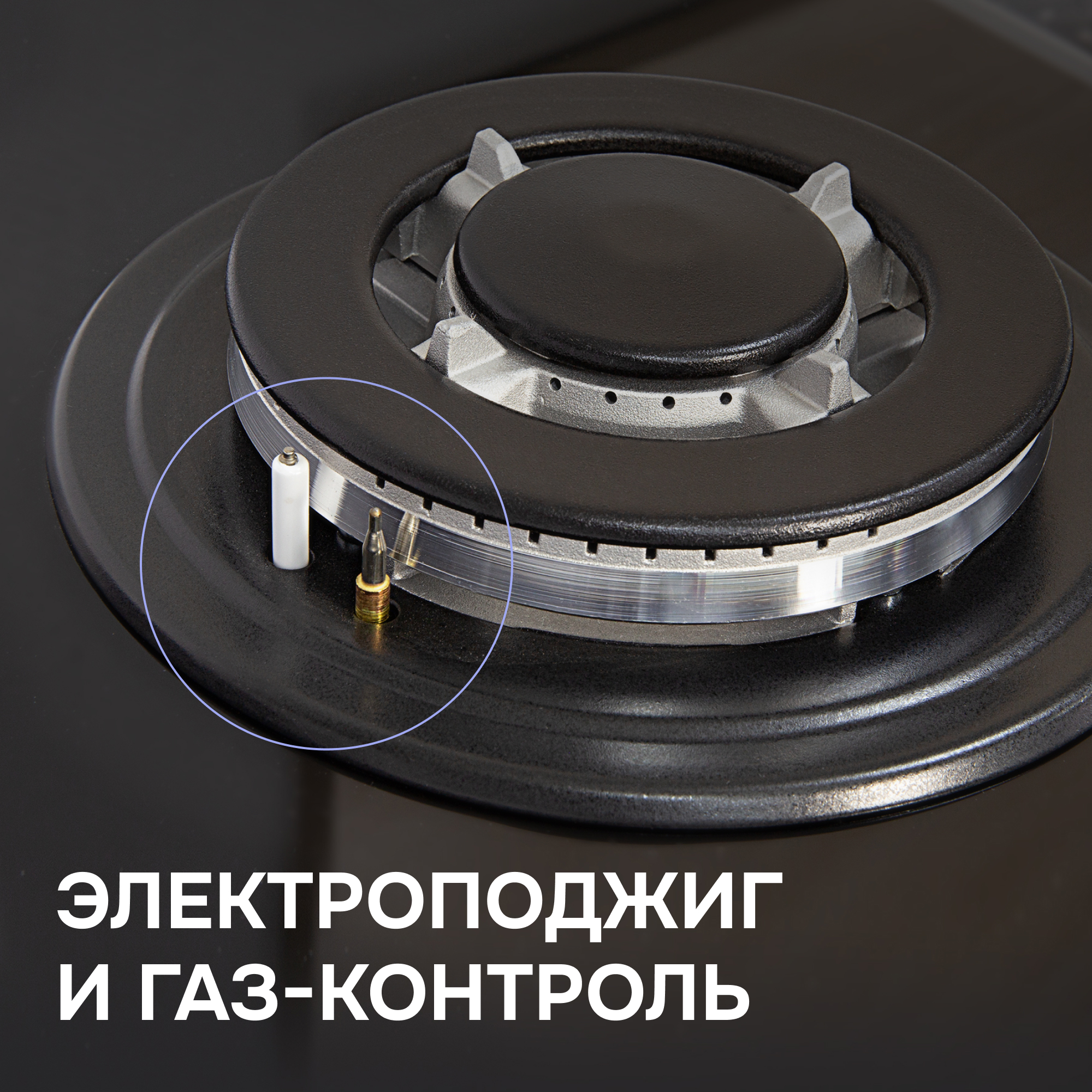

• Периодически осторожно чистите свечи розжига и термоэлементы газ-контроля — от этого зависит надёжность поджига и защиты. Не включайте электроподжиг со снятыми рассекателями.
• Эмалированные части мойте губкой с мыльной водой без металлических мочалок и абразивов. Нержавеющую сталь протирайте влажной тканью со специальным средством и вытирайте насухо.
• Не реже раза в полгода проверяйте состояние шнура питания и гибкого газового шланга; при трещинах или затвердении материала обратитесь в авторизованный сервисный центр Zigmund & Shtain.

Кратко о характеристиках

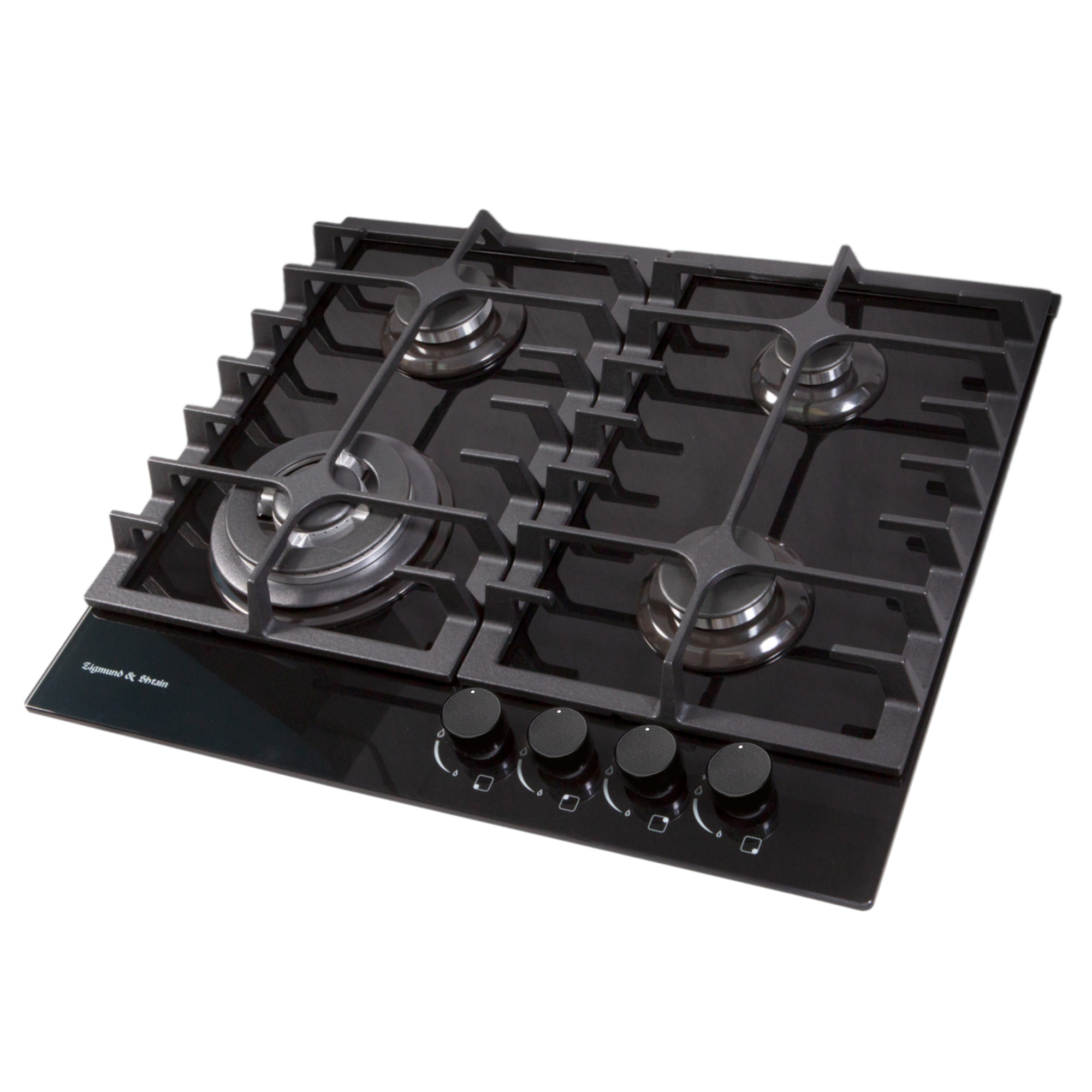

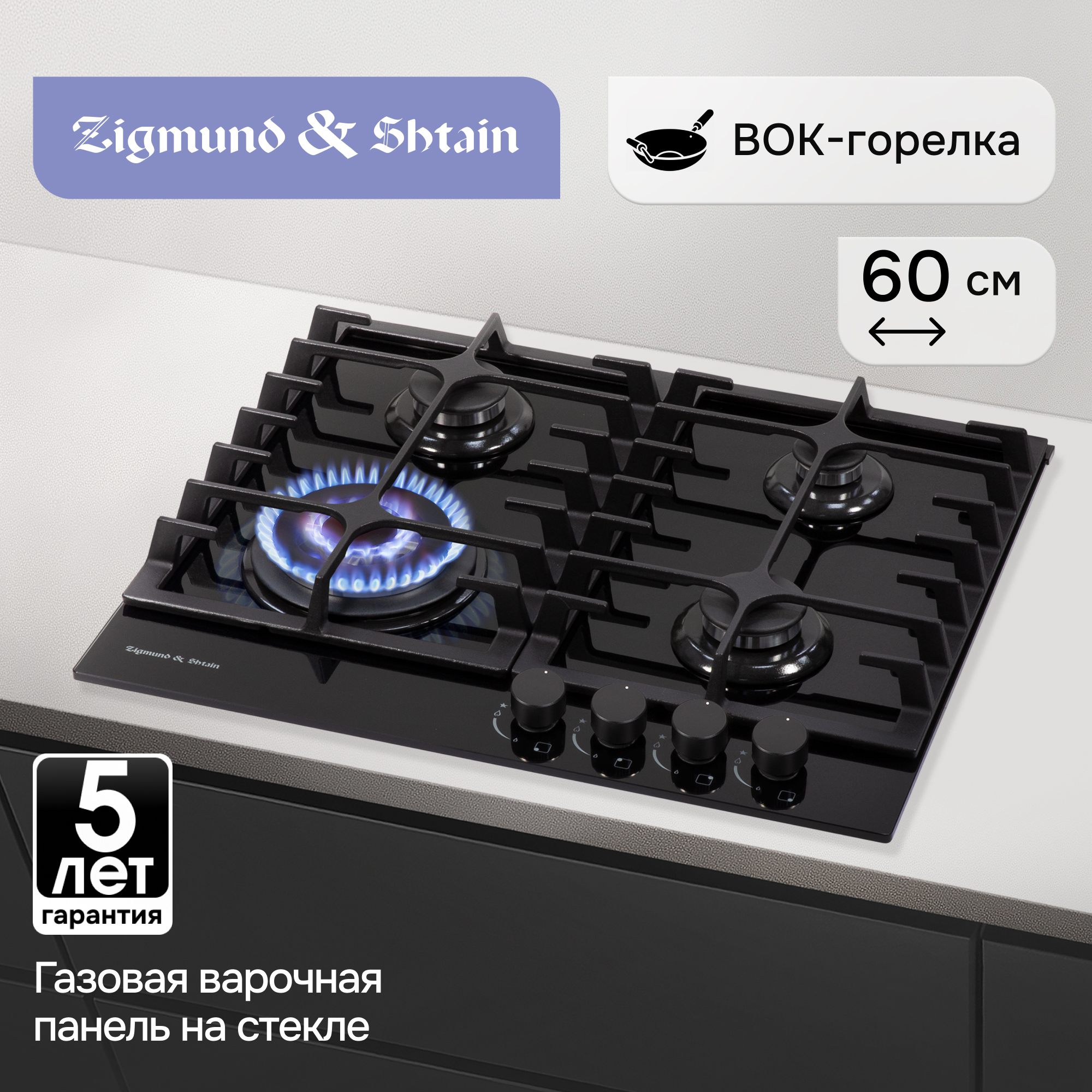

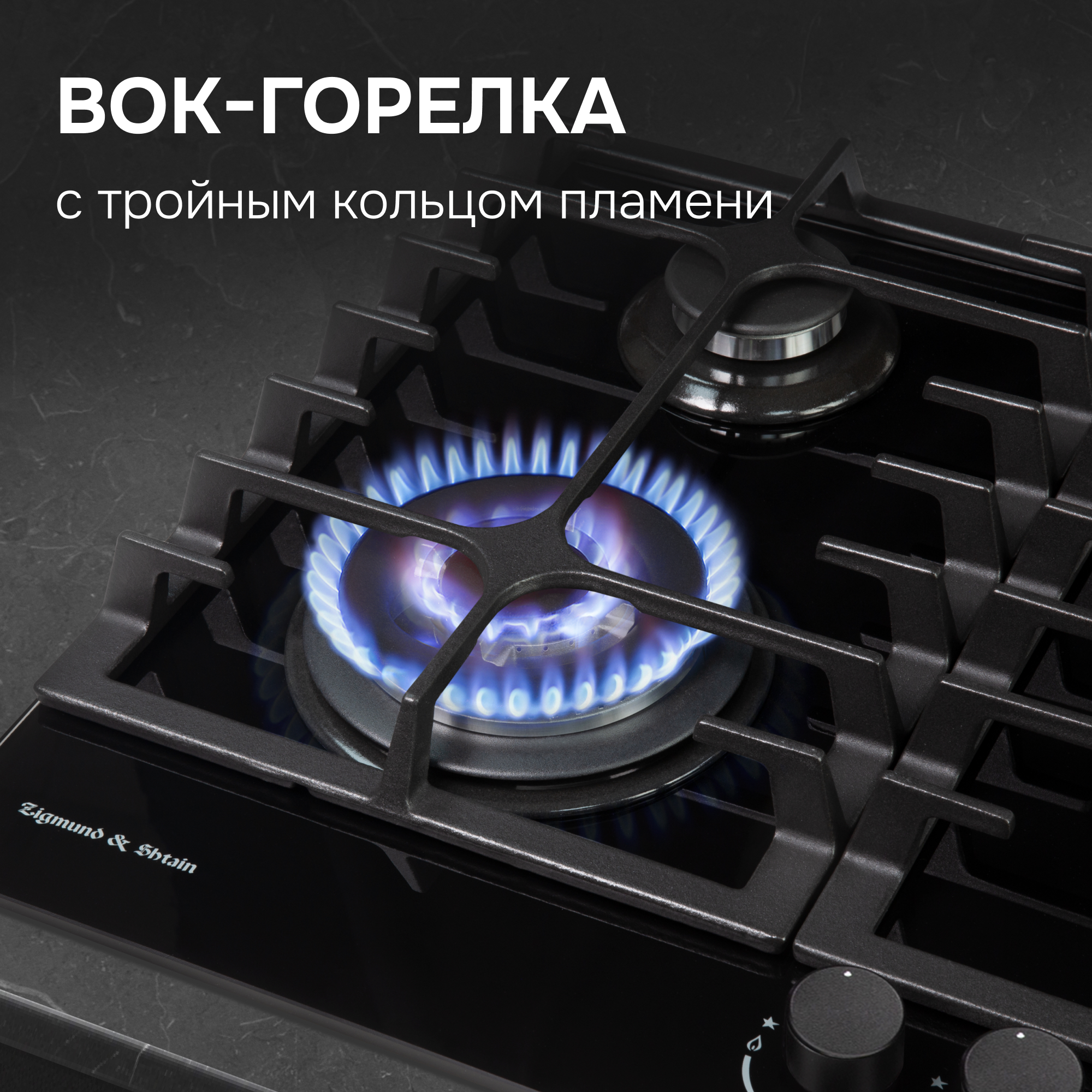

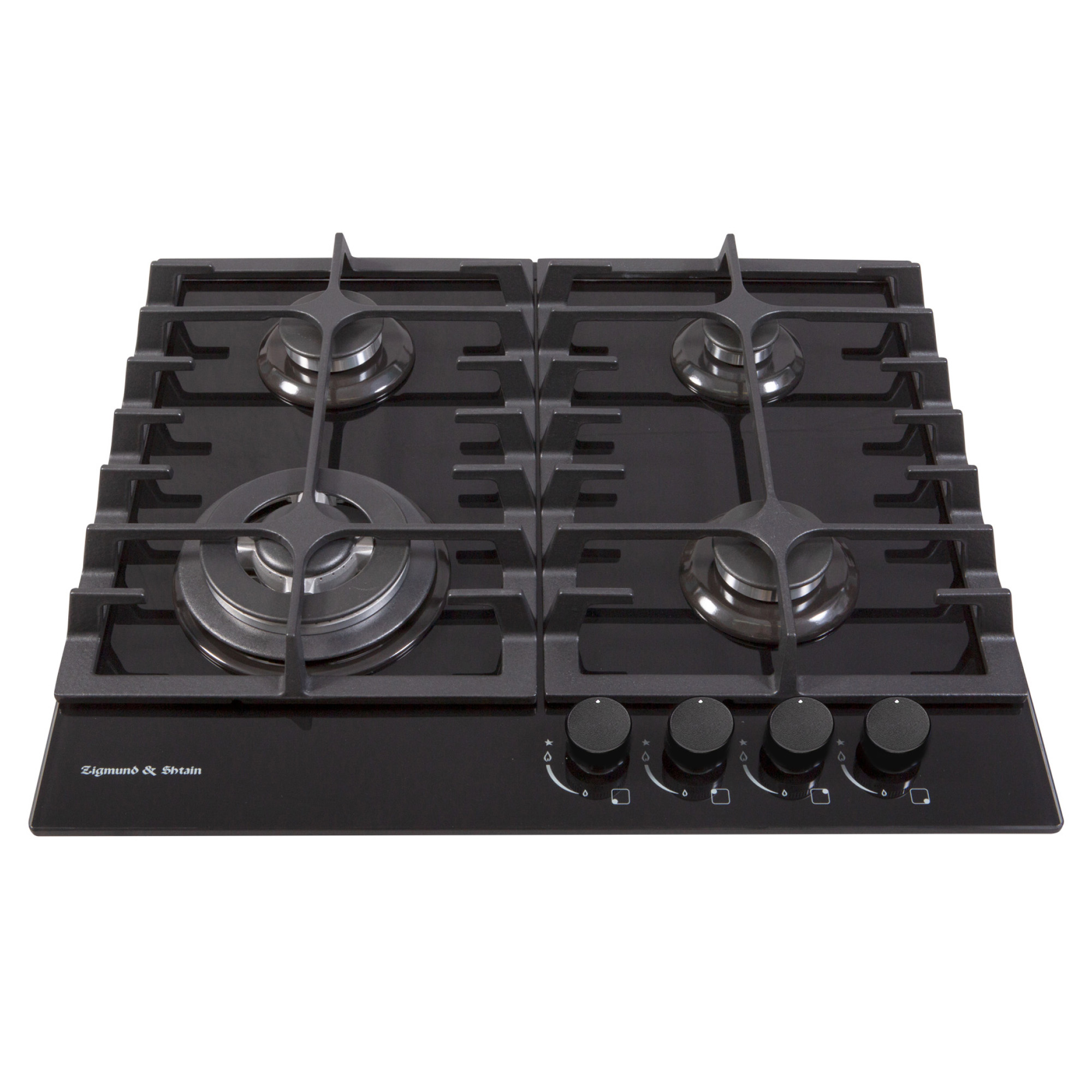

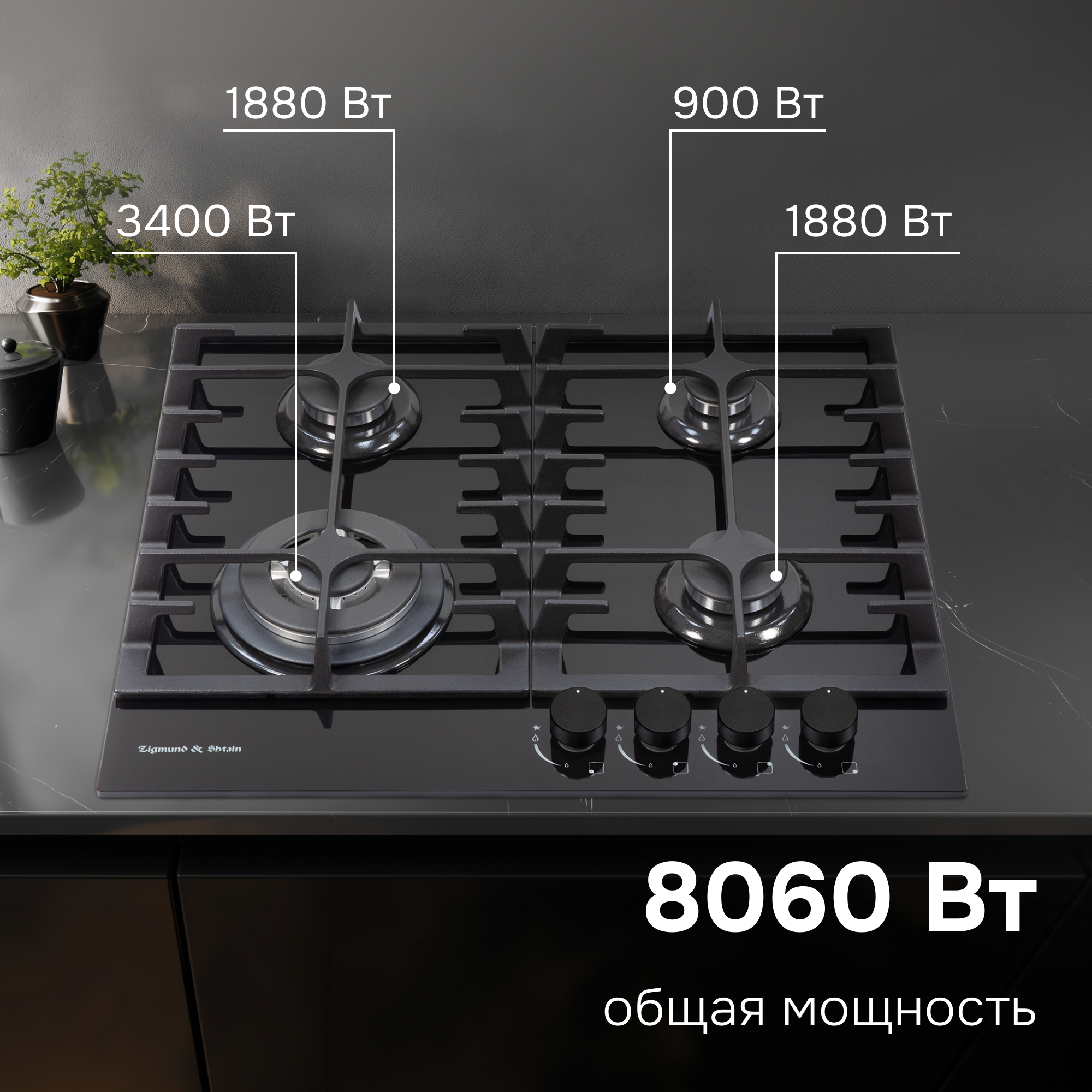

• Газовая панель «газ на стекле», 4 горелки: 3,4 / 1,88 / 1,88 / 0,9 кВт, максимальная потребляемая мощность 8,06 кВт. Электроподжиг и газ-контроль на всех горелках.
• Питание 220–230 В, 50 Гц; газ G20 или G30/G31. В комплекте 3 чугунные решётки, штуцеры и жиклеры для баллонного газа, крепёж и уплотнительная прокладка.
