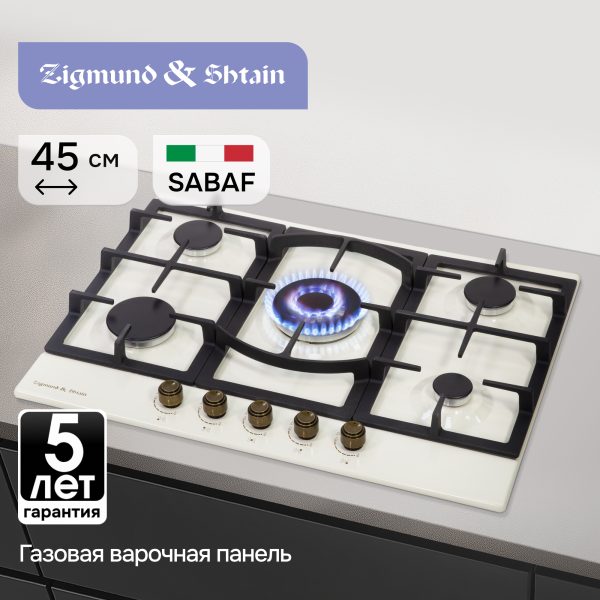

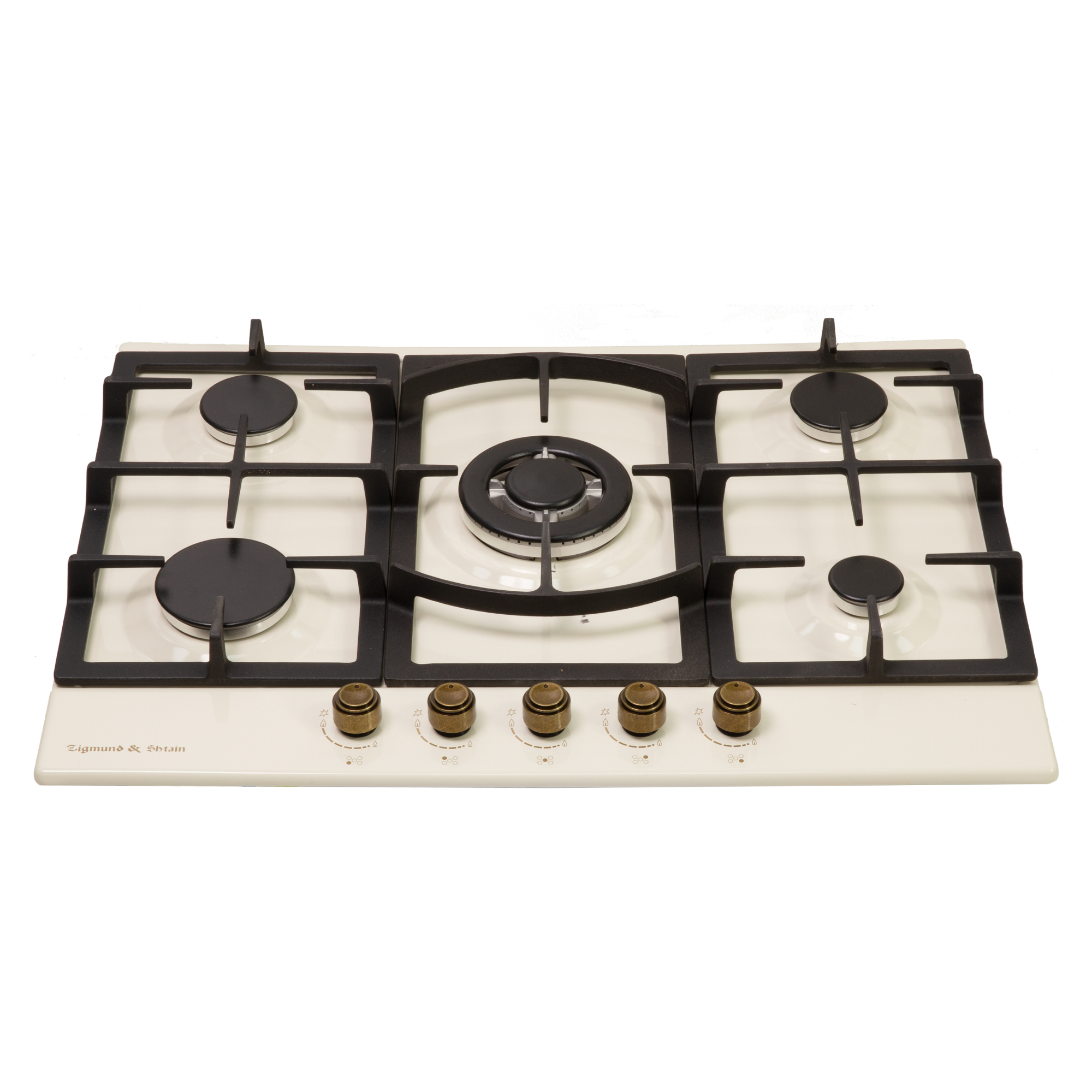

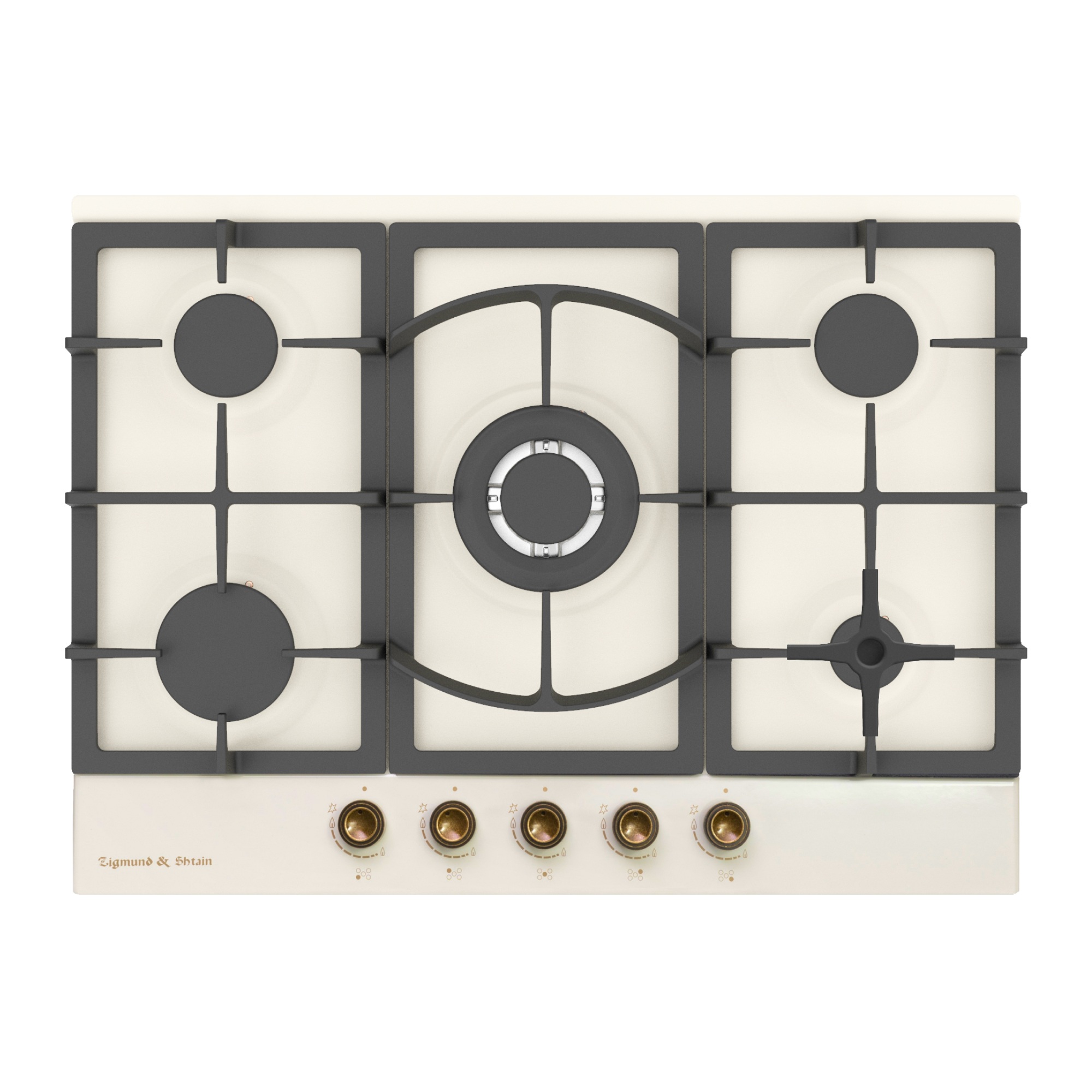

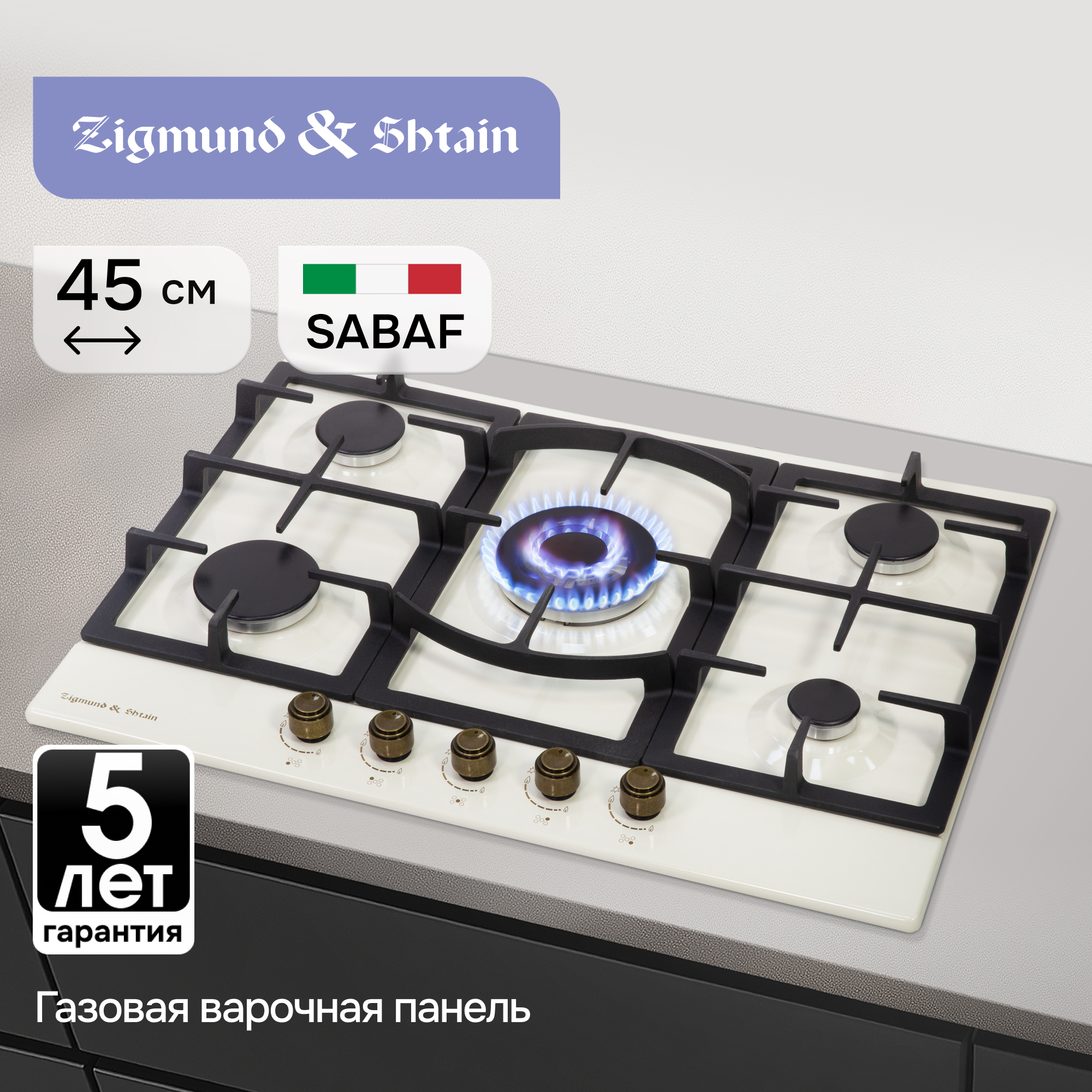

Варочная панель Zigmund & Shtain G 16.7 X

Установка и подключение

• Монтаж и подключение к газу и электросети выполняет только квалифицированный специалист газовой службы; о подключении составляется акт в двух экземплярах.

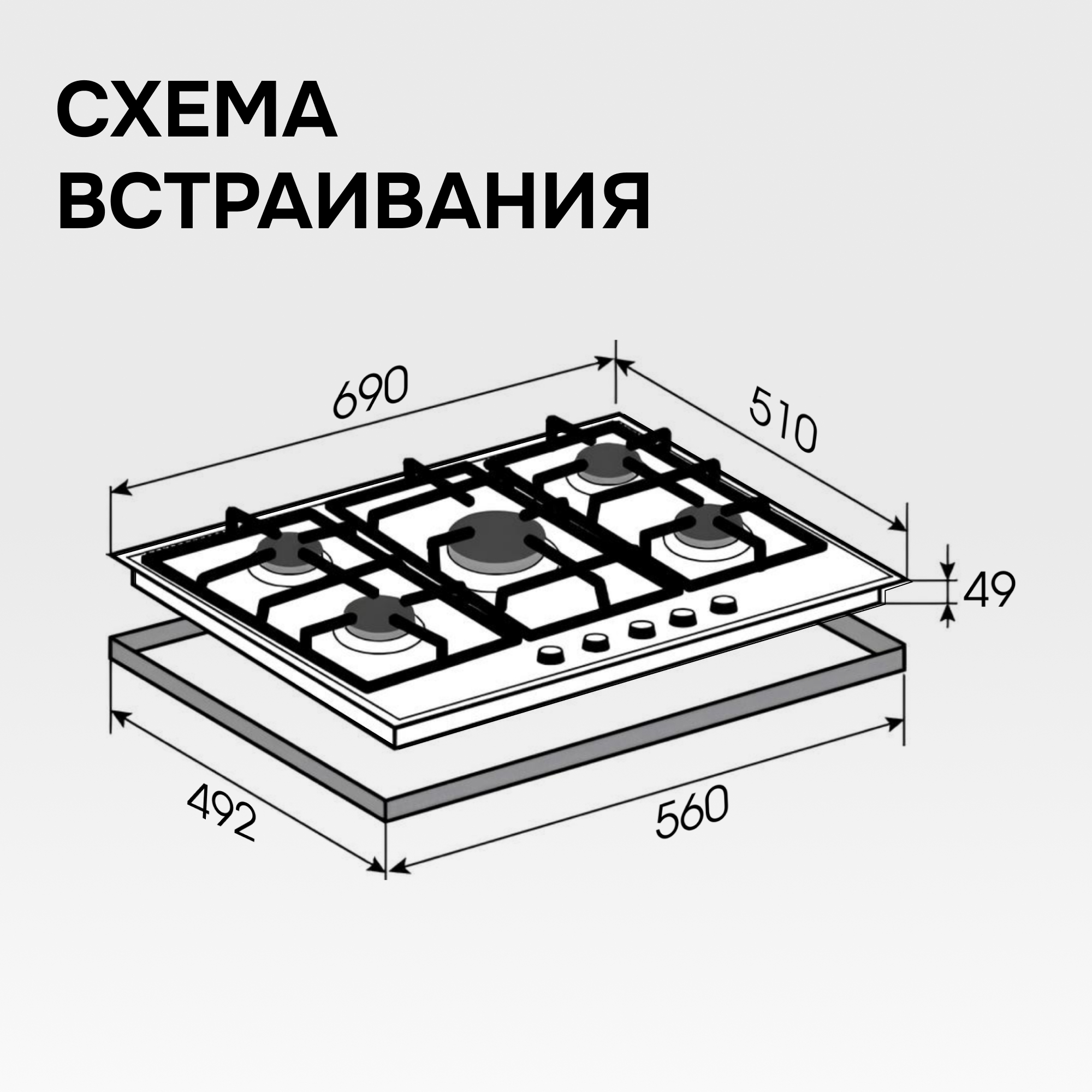

• Поверхность для встраивания должна выдерживать нагрев до 100 °C; вырез в столешнице делается по размерам 560×492 мм.
• Торцы выреза обработайте герметиком от влаги, по нижнему краю панели наклейте уплотнительную прокладку по всему периметру без разрывов.
• Панель фиксируется к столешнице скобами и шурупами из комплекта; под ней оставьте не менее 10 см до ящика, перегородки или духовки для циркуляции воздуха.
• Минимальное расстояние до кухонной вытяжки — не менее 750 мм; помещению нужна вентиляция из расчёта 2 м³/ч воздуха на 1 кВт мощности горелок.
• Проверьте, что тип подаваемого газа совпадает с указанным на табличке (G20 магистральный либо G30/G31 сжиженный); при несовпадении замените жиклёры торцевым ключом на 7 мм.
• Давление газа: G20 — 20 mbar, G30 — 28–30 mbar, G31 — 37 mbar; при отклонении установите регулятор давления.
• Электропитание однофазное 220–230 В, 50 Гц; прибор обязательно заземляется, удлинители запрещены. Сечение шнура 3×0,75 мм².
• После установки проверьте герметичность соединений мыльным раствором, но не при включённом пламени.

Частые проблемы и решения

• Горелка не зажигается или пламя неравномерное — прочищены ли отверстия рассекателя, правильно ли установлены колпачок и рассекатель, нет ли сквозняка.
• Электроподжиг не работает — загрязнена свеча розжига; аккуратно очистите её щёткой, не прилагая усилий.
• Пламя гаснет на моделях с газ-контролем — удерживайте нажатую ручку около 10 секунд, чтобы термоэлемент нагрелся; проверьте отверстия рассекателя со стороны термоэлемента.
• Горелка гаснет на минимальном пламени — сквозняк или неверно отрегулирована минимальная подача газа (см. регулировку минимального пламени).
• Посуда стоит неустойчиво — неровное дно, посуда не отцентрирована или неправильно установлена чугунная решётка.

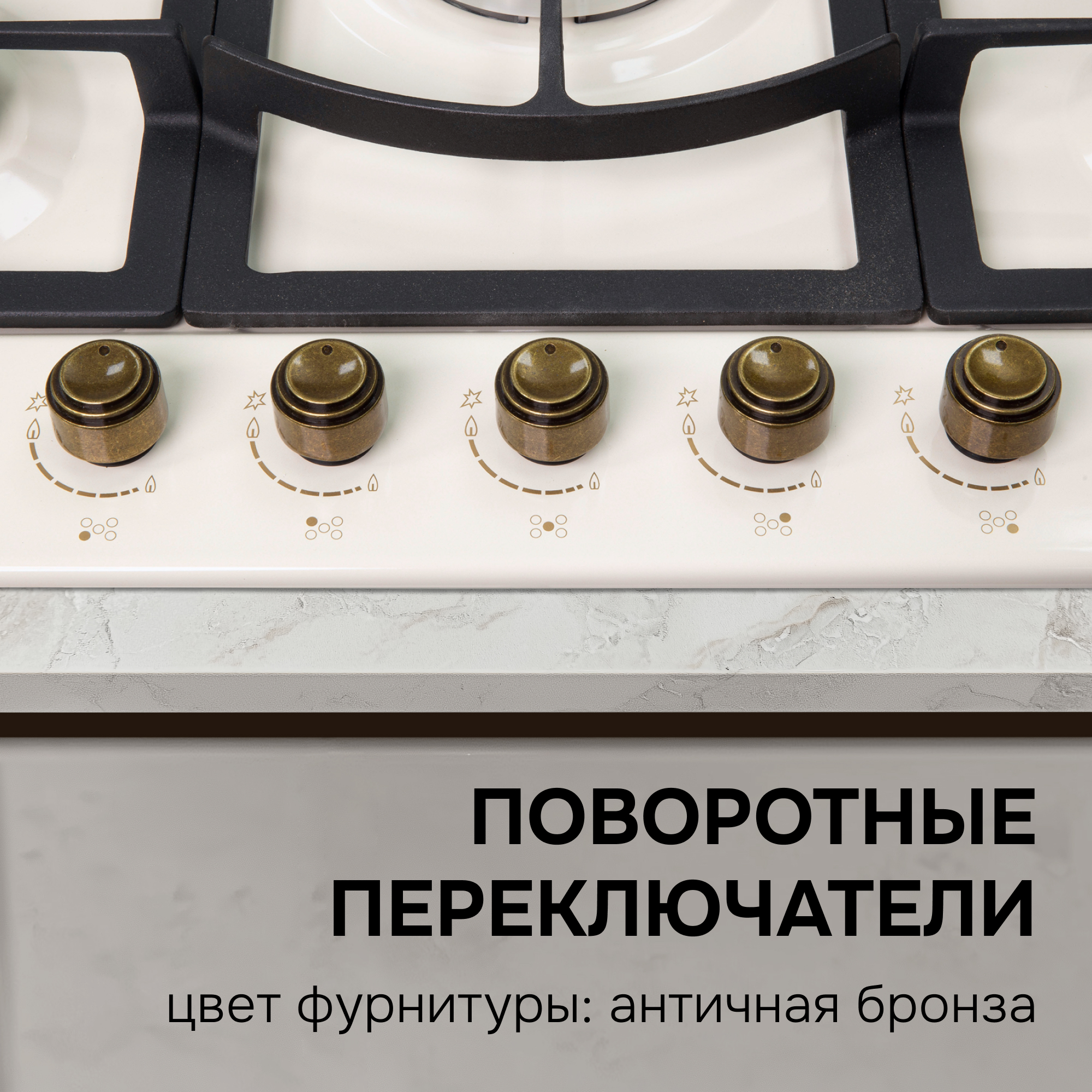

• Ручки кранов туго поворачиваются и застревают — вентили загрязнены или не смазаны; смазку выполняет только специалист газовой службы.
• Электроподжиг нельзя держать включённым дольше 15 секунд; при неудаче подождите минуту перед повтором.
• При запахе газа перекройте кран, откройте окна, не пользуйтесь огнём и электроприборами; при неустранимой утечке вызовите аварийную газовую службу.

Уход и чистка

• Перед чисткой отключите панель от электросети и дайте ей полностью остыть; чистите после каждого использования.
• Эмалированные части мойте губкой с мыльной водой или неабразивными средствами; металлические мочалки и абразивы запрещены.
• Нержавеющую сталь очищайте влажной тканью со специальным средством, затем насухо вытирайте мягкой тканью или замшей.
• Чугунные решётки мойте губкой с мылом только в холодном состоянии; допускается мойка в посудомоечной машине.

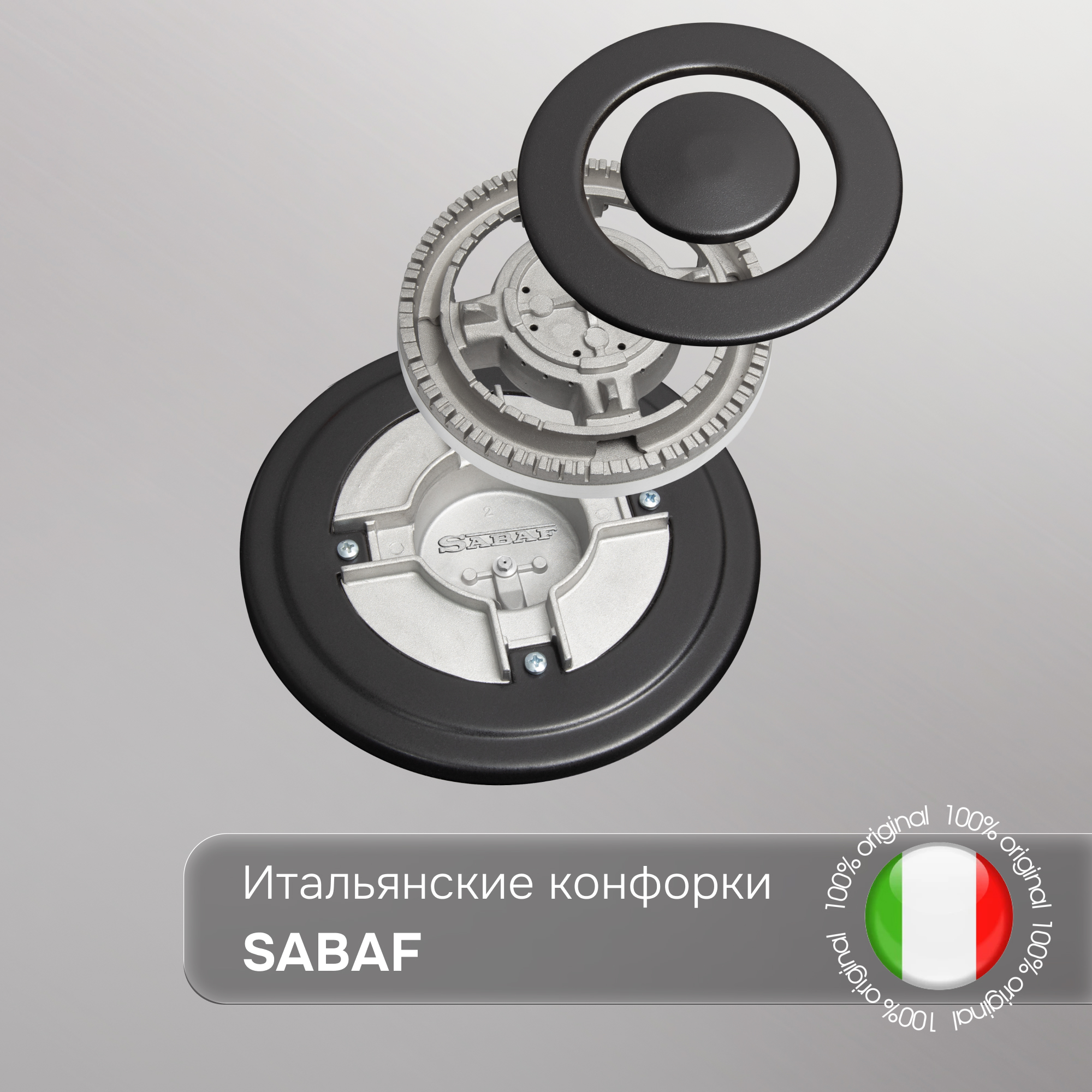

• Горелки разбираются на колпачок и рассекатель — их можно снять, вымыть и полностью высушить перед установкой на место.
• Свечу розжига и термоэлемент периодически очищайте осторожно; не включайте электроподжиг со снятыми рассекателями.
• При неправильном подборе моющих средств поверхность может изменить цвет — это нормально и не влияет на работу.

Кратко о характеристиках

• Тип: встраиваемая газовая варочная поверхность, работа на магистральном (G20) или сжиженном (G30/G31) газе.

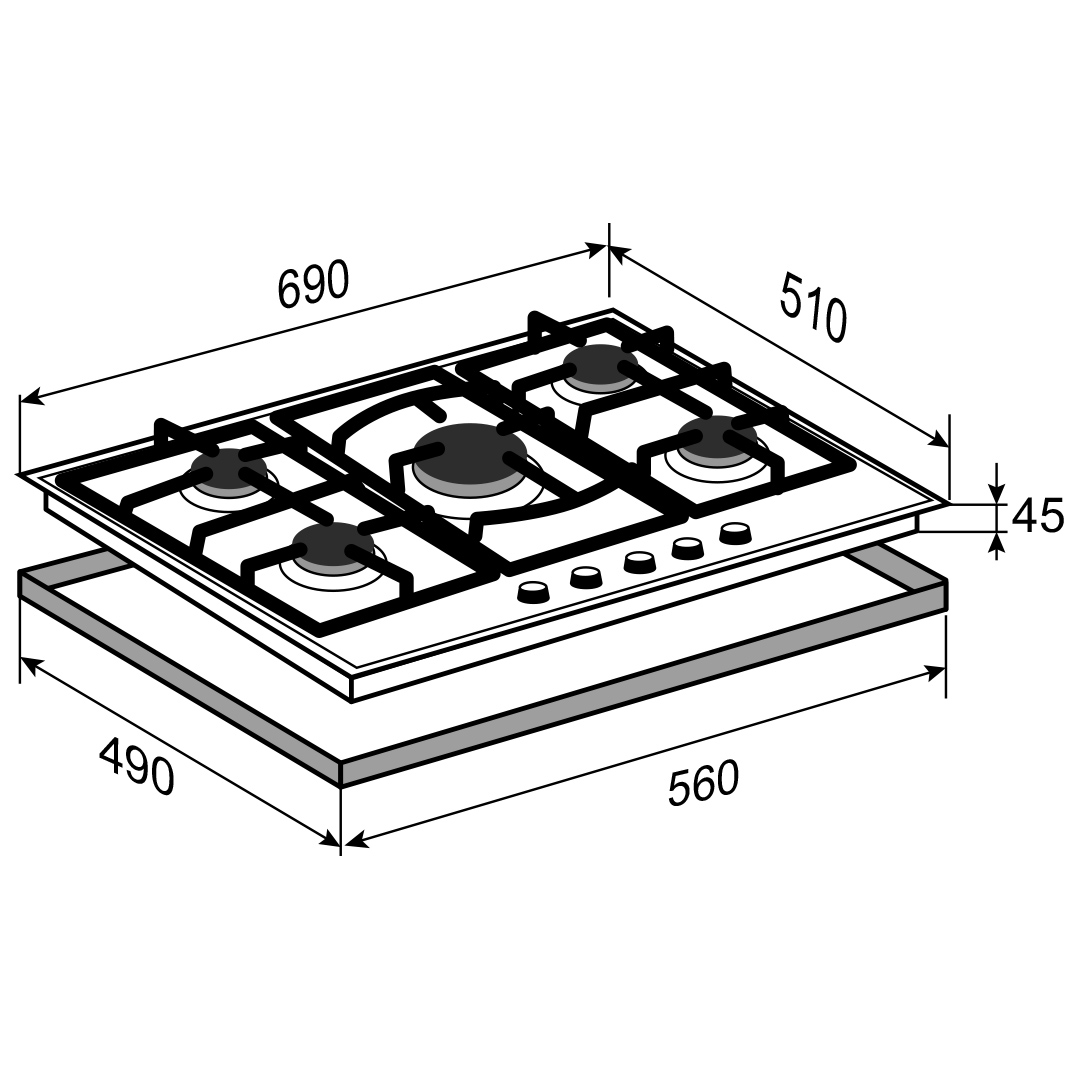

• Габариты: G 16.6 X — 580×510 мм, G 16.7 X — 690×510 мм; вырез 560×492 мм для обеих моделей.
• Конфорки G 16.6 X: малая 0,9 кВт, две средние по 1,7 кВт; суммарная мощность 3,8 кВт.

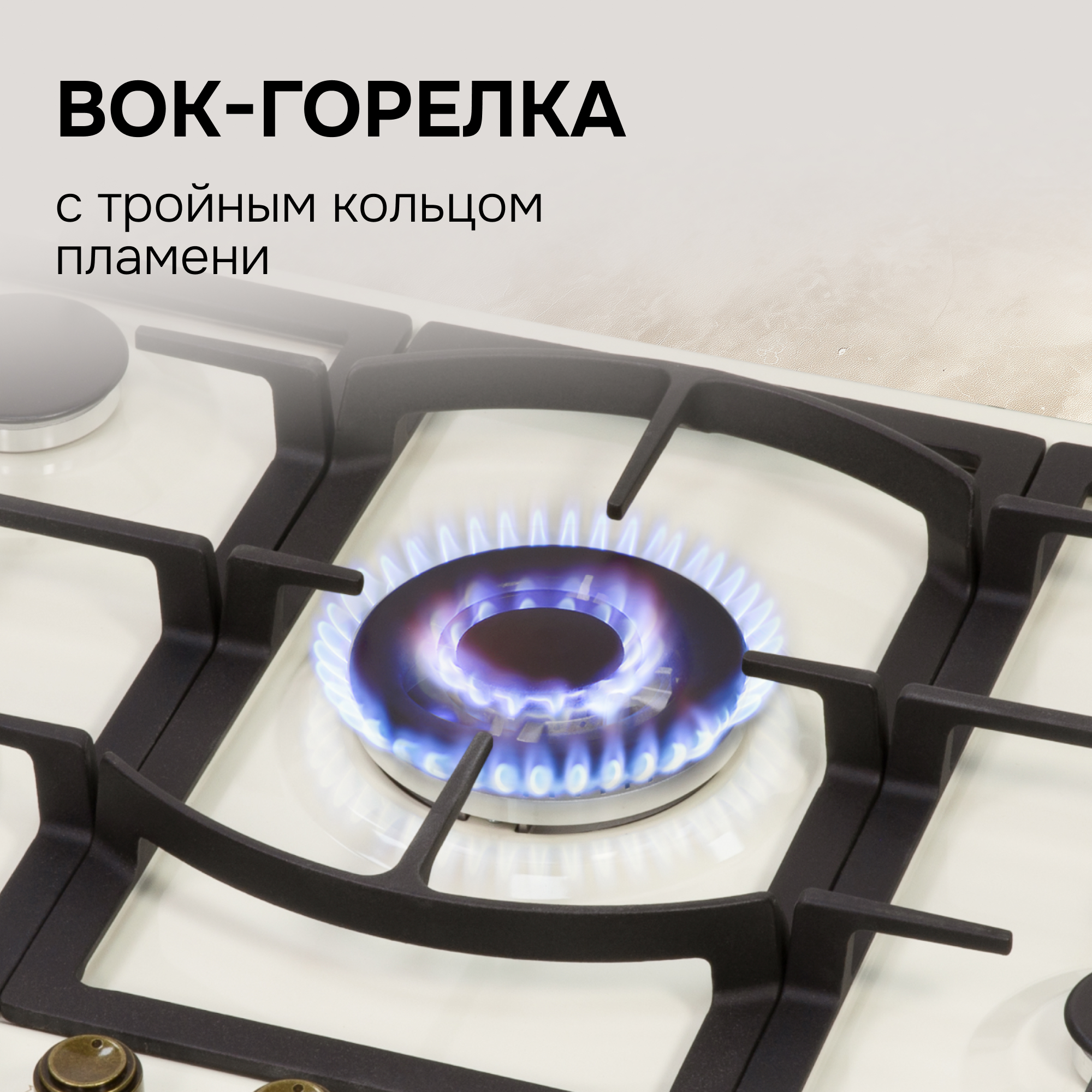

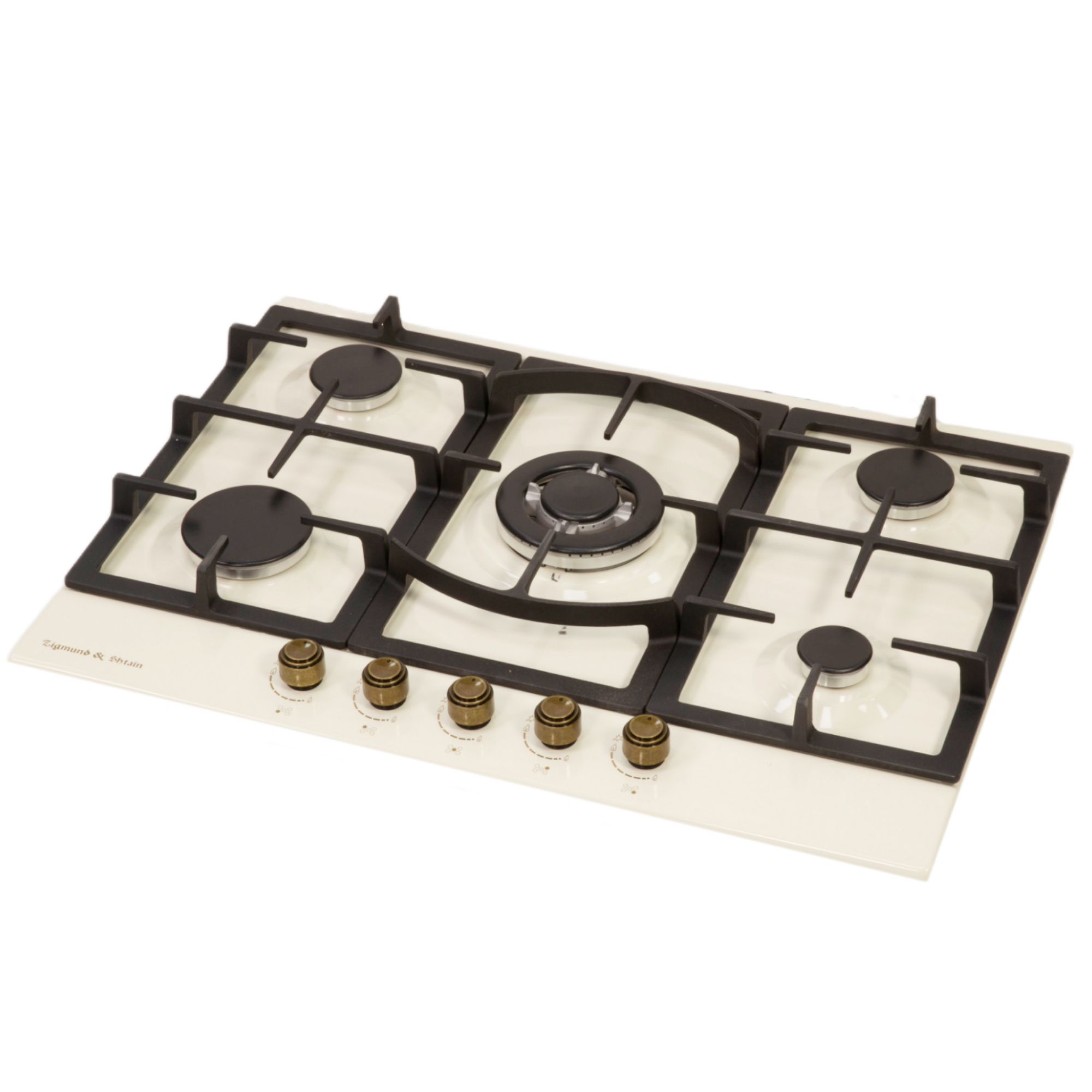

• Конфорки G 16.7 X: малая 0,9 кВт, две средние по 1,7 кВт, большая 2,9 кВт, WOK с тройным контуром 3,5 кВт; суммарно 8,1 кВт.

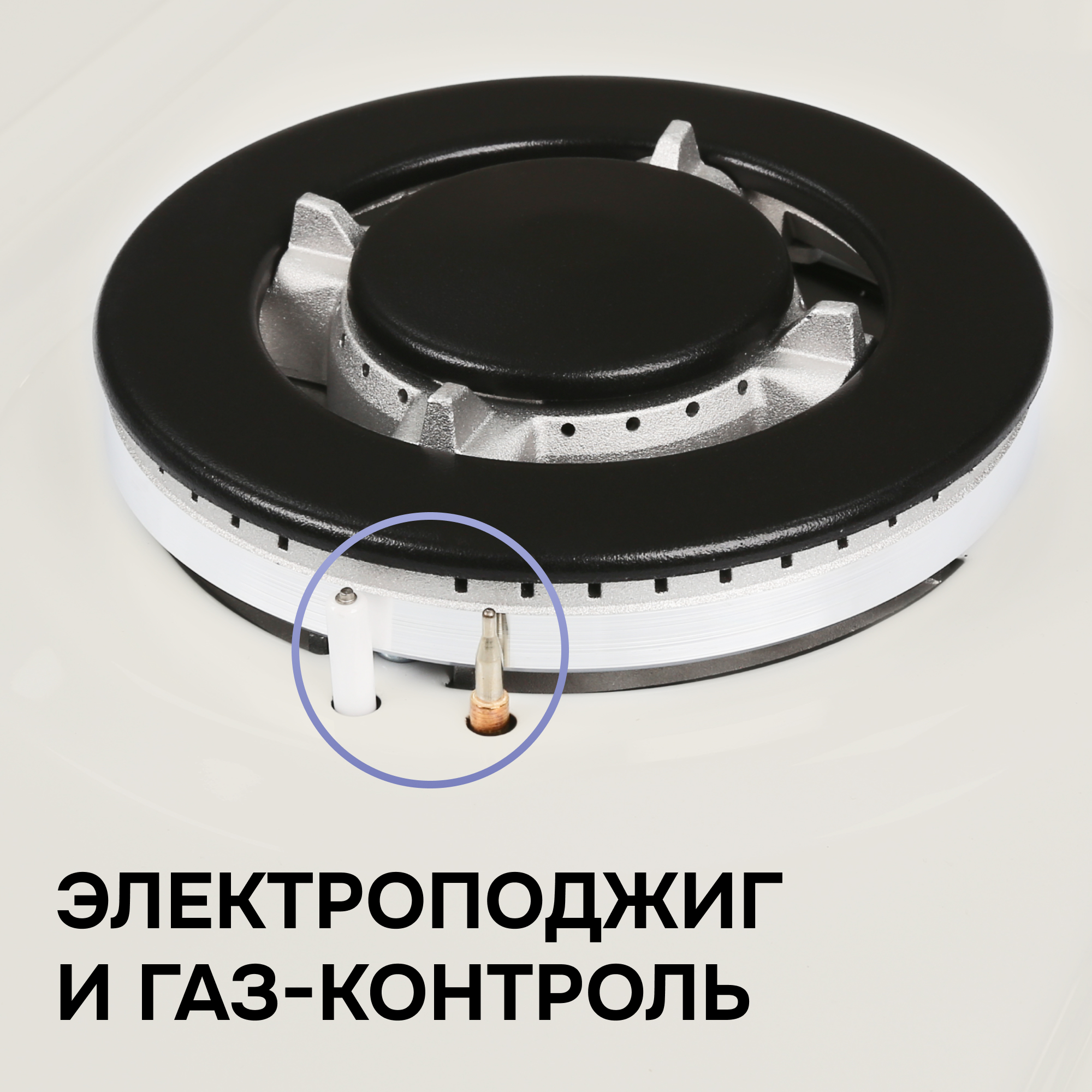

• Электроподжиг и система газ-контроля (защита от утечки при погасании пламени) на всех горелках.

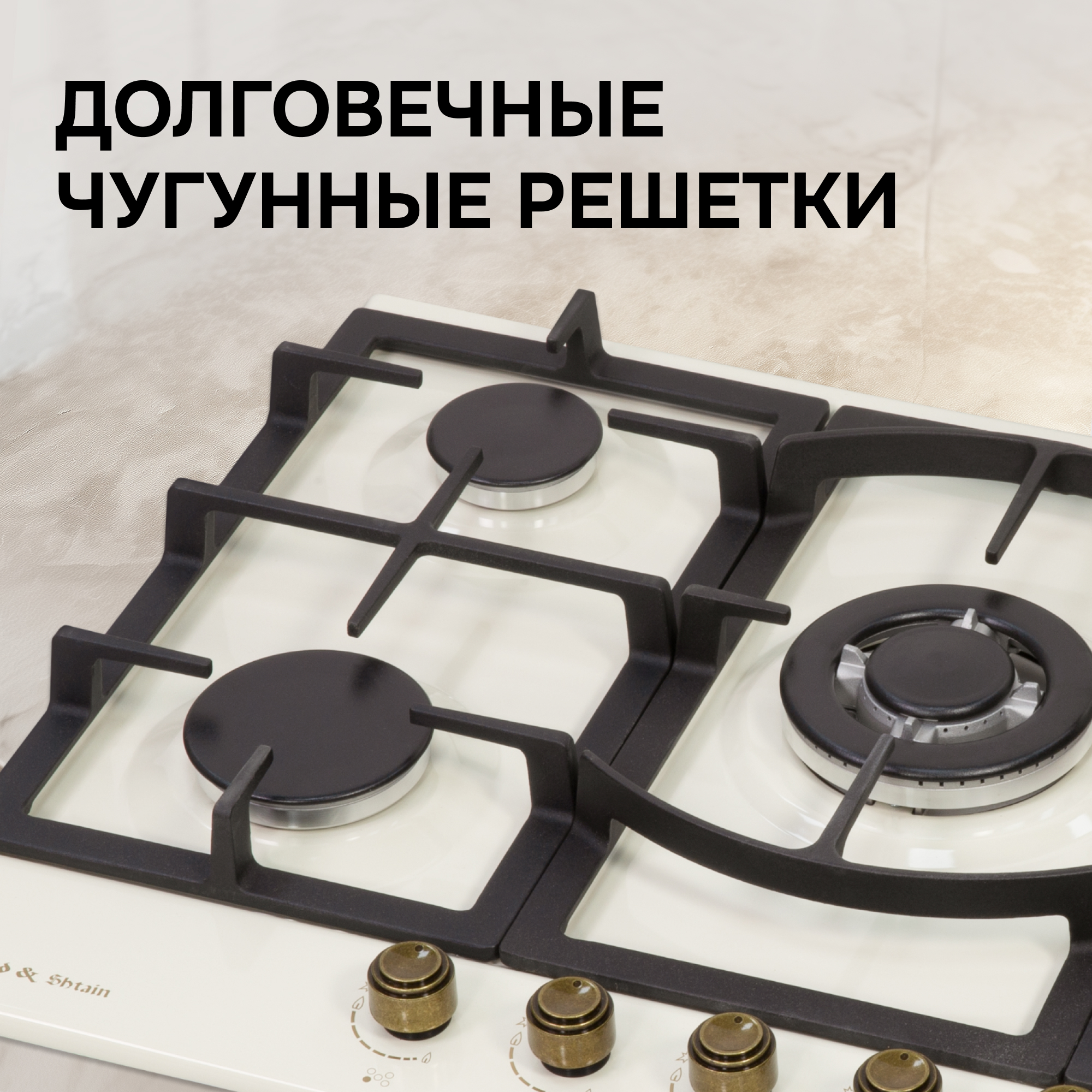

• Чугунные решётки: G 16.6 X — 2 шт., G 16.7 X — 3 шт.; присоединительный газопровод с наружной резьбой 1/2".
• Питание 220–230 В, 50 Гц, класс защиты I; страна-изготовитель — Турция.
• Срок службы 10 лет, гарантия 3 года.
