Варочная панель Zigmund & Shtain GN 128.61 B

Установка и подключение

• Монтаж, подключение к газу и электросети выполняет только квалифицированный специалист газовой службы; о подключении составляется акт в двух экземплярах.
• Перед установкой убедитесь, что панель настроена на подаваемый тип газа (магистральный G20 или сжиженный G30/G31); тип указан на табличке с тыльной стороны.
• Вырез в столешнице под модель GN 128.61 — 500×470 мм; торцы выреза обработайте герметиком от влаги, по нижнему краю панели наклейте уплотнительную прокладку.
• Столешница должна выдерживать нагрев до 100 °C; под панелью оставьте не менее 10 см до ящика, перегородки или духовки для циркуляции воздуха.
• Расстояние от панели до вытяжки — не менее 750 мм; обеспечьте вентиляцию из расчёта 2 м³/час воздуха на каждый киловатт мощности горелок.
• Давление газа: G20 — 20 мбар, G30 — 28–30 мбар, G31 — 37 мбар; при отклонении установите регулятор давления. Присоединительная резьба газопровода — наружная 1/2".
• Электропитание однофазное 220–230 В, 50 Гц; прибор обязательно заземляют, удлинители запрещены. Применяется шнур сечением 3×0,75 мм².
• После установки проверьте герметичность соединений мыльным раствором, но не открытым пламенем и не при включённой горелке.

Частые проблемы и решения

• Горелка не зажигается — удерживайте нажатой ручку до 10 секунд (для прогрева термоэлемента газ-контроля); при отпускании пламя гаснет, повторите с чуть большим пламенем.
• Электроподжиг щёлкает, но газ не загорается — проверьте правильность установки колпачка и рассекателя горелки, очистите свечу розжига мягкой щёткой.
• Слабый или неровный поджиг — свеча розжига загрязнена; держите панель в чистоте, к самой свече усилий не прилагайте.
• Пламя гаснет при переходе с максимума на минимум — требуется регулировка минимального пламени регулировочным винтом вентиля.
• Не включайте электроподжиг дольше 15 секунд подряд; после неудачной попытки подождите минуту перед повтором.
• При отсутствии электричества горелку можно зажечь спичкой, нажав и повернув ручку до положения «Максимальное пламя».
• При запахе газа перекройте общий кран и краны панели, откройте окна, не пользуйтесь огнём и электроприборами; при неустранимой утечке вызовите аварийную газовую службу.

Уход и чистка

• Перед чисткой отключите панель от электросети и дайте ей остыть; чистите после каждого использования.
• Эмалированные части мойте губкой с мыльной водой или неабразивными средствами; металлические мочалки и абразивы исключены.
• Нержавеющую сталь протирайте влажной тканью со специальным средством, затем насухо замшей; едкий натр и фосфорсодержащие средства темнят сталь.
• Стекло чистите только неабразивными средствами для стеклокерамики; стальные щётки, порошки и аэрозоли для духовок оставляют царапины и повреждают поверхность.
• Расплавленный сахар и пригоревшие корки удаляйте горячими скребком для стекла с неплавящейся ручкой.

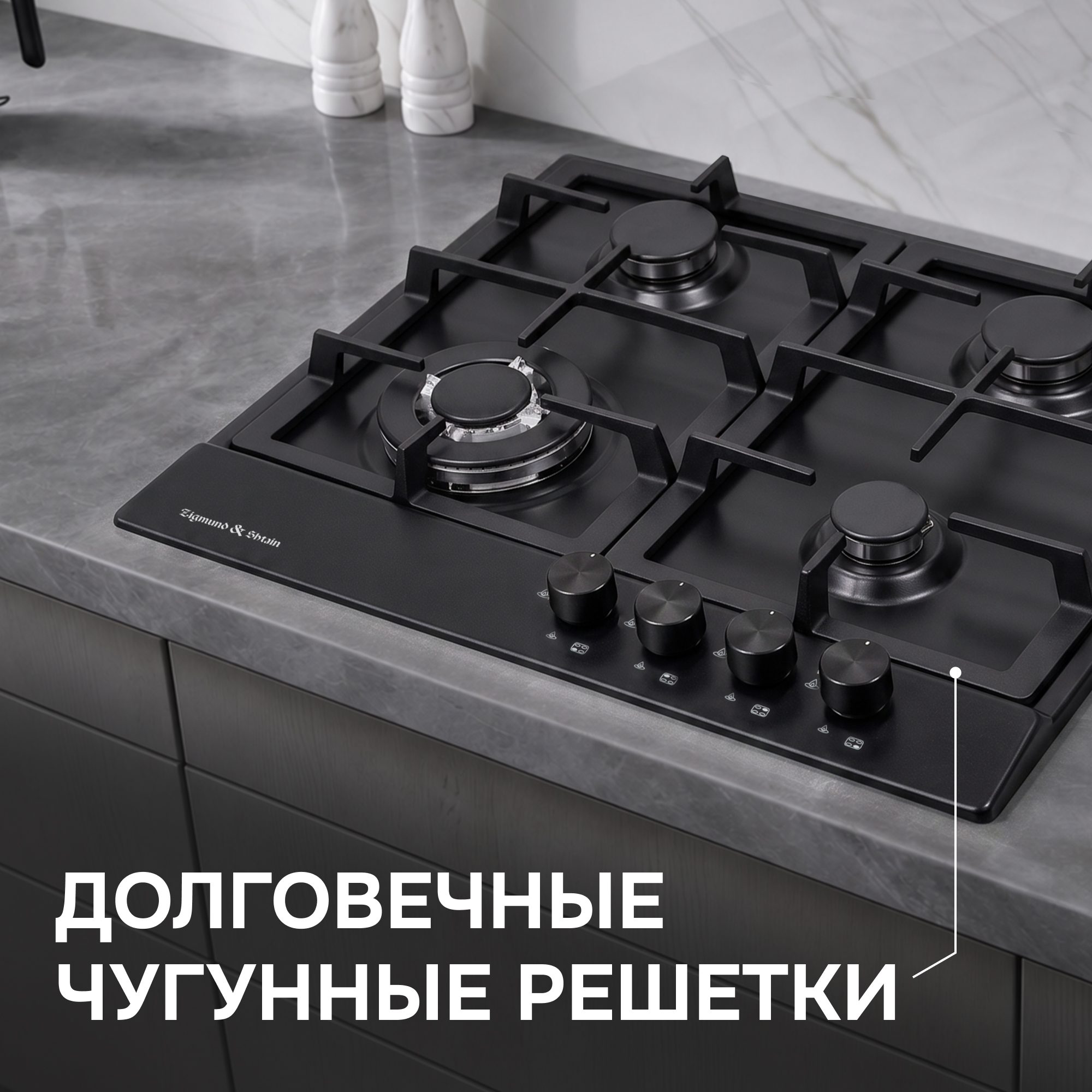

• Колпачки и рассекатели горелок снимаются для мытья; чугунные решётки чистите холодными, их можно мыть в посудомоечной машине.

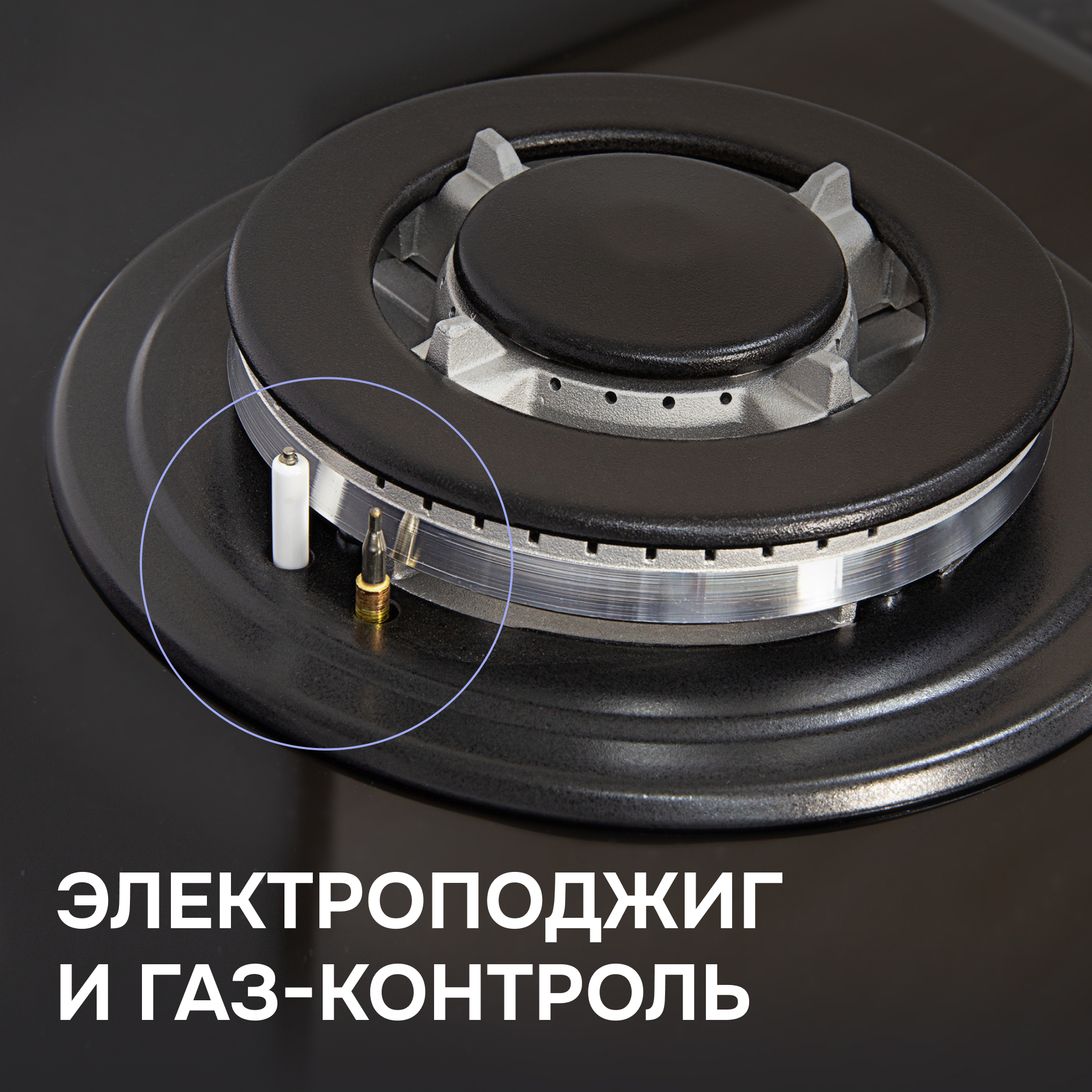

• Свечу розжига и термоэлемент газ-контроля периодически осторожно очищайте; не включайте электроподжиг со снятыми рассекателями. После мытья все детали полностью высушите и установите на место.

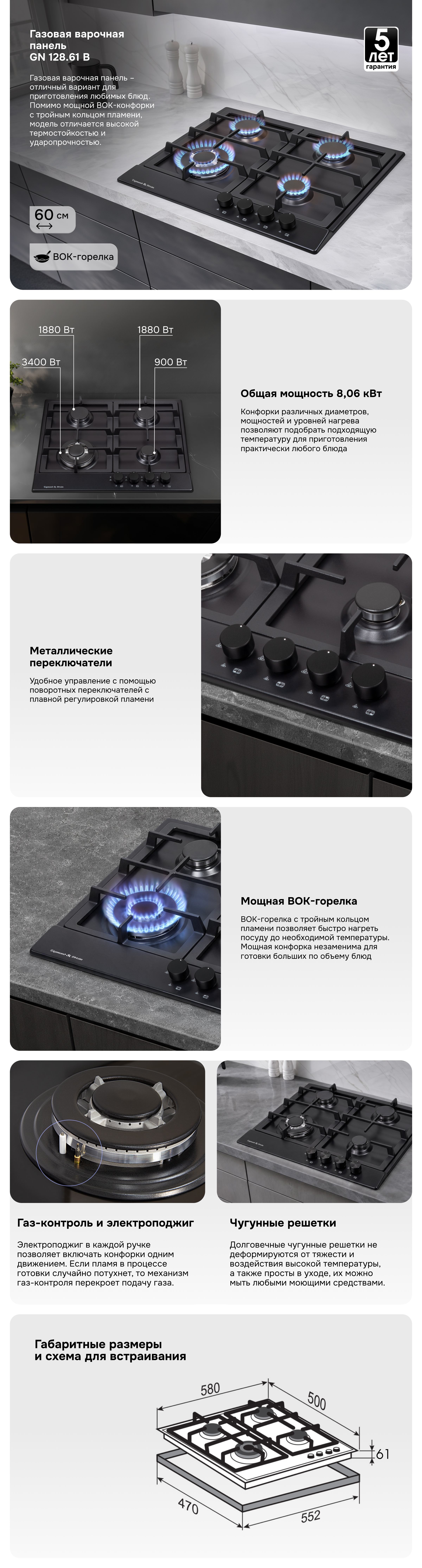

Кратко о характеристиках

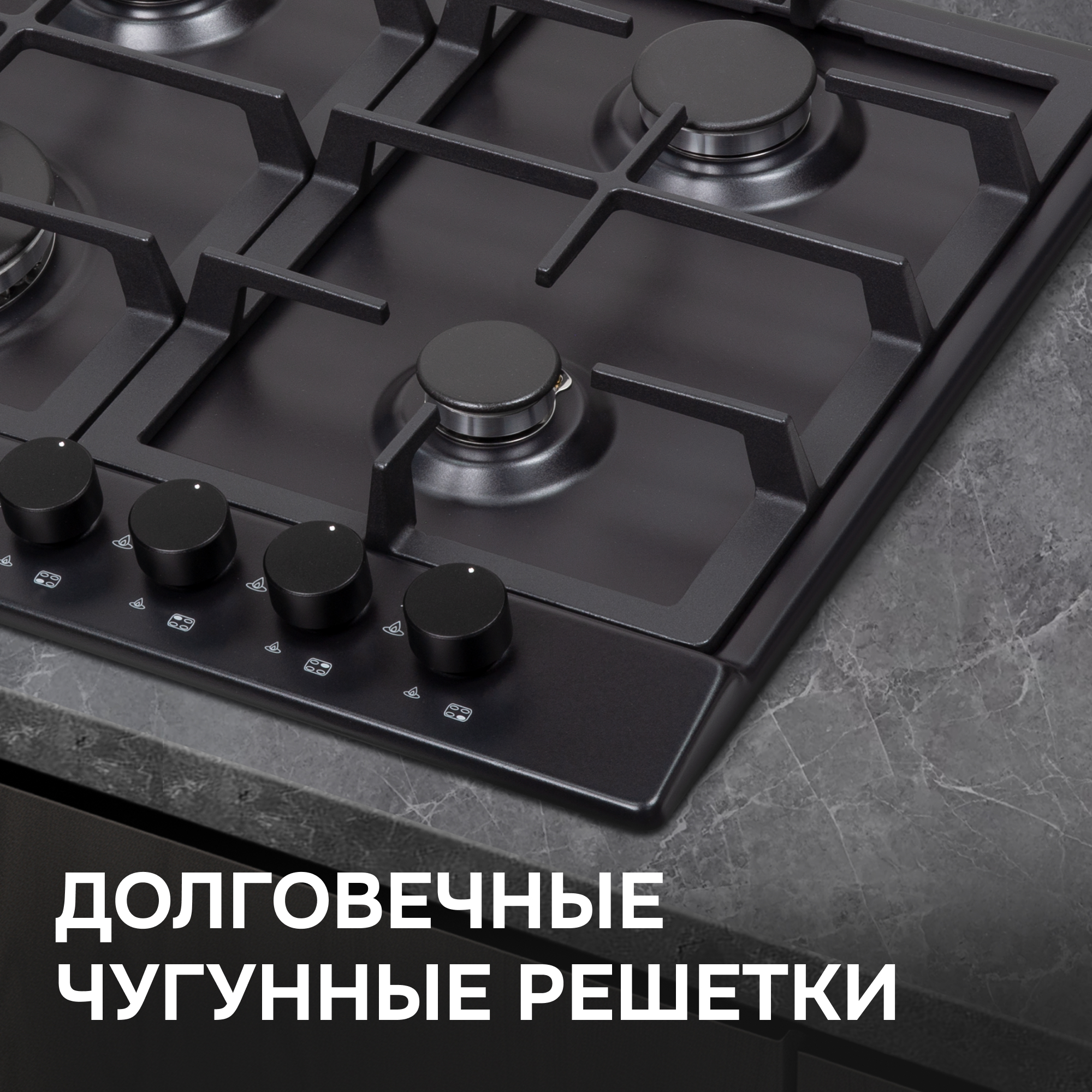

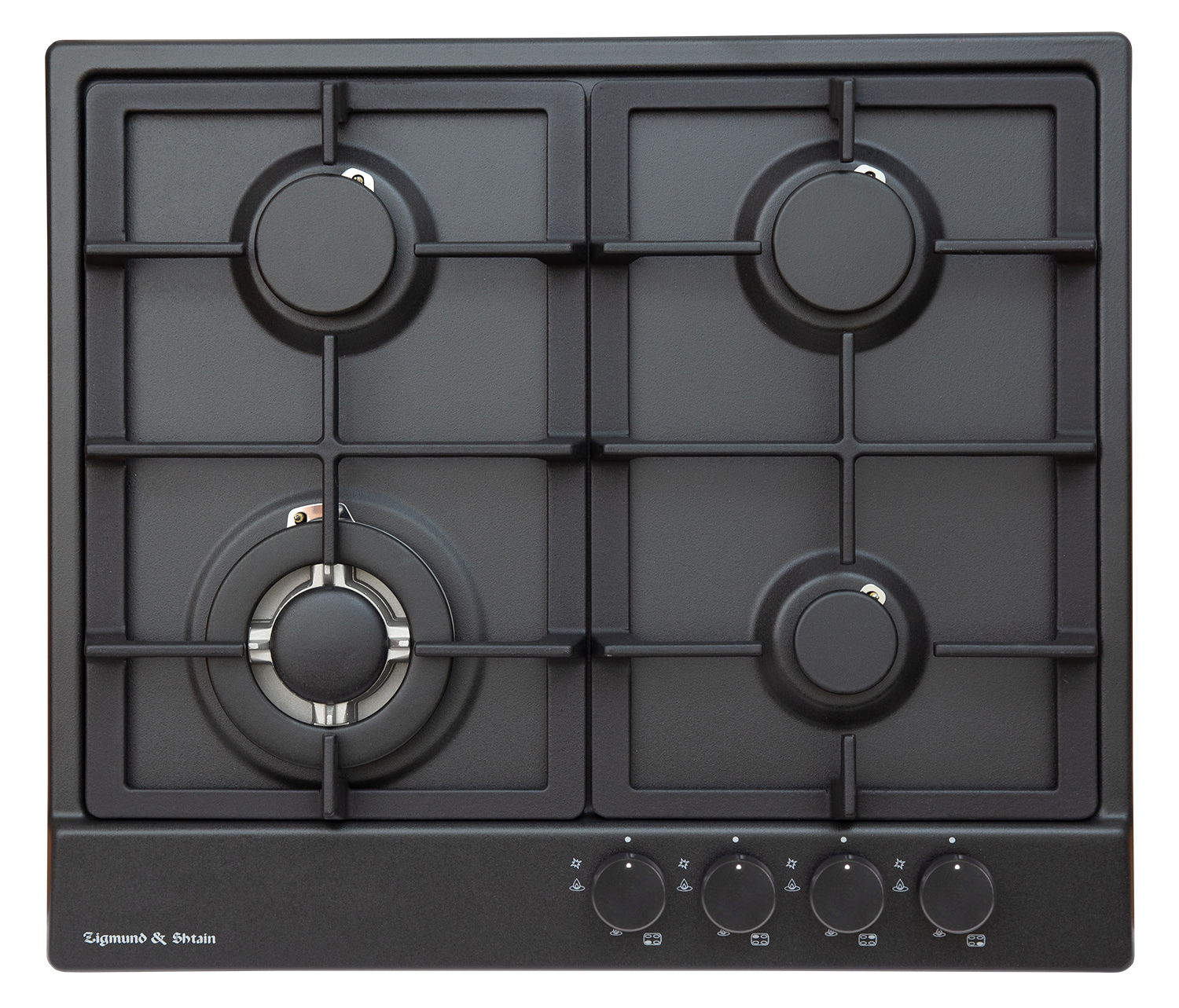

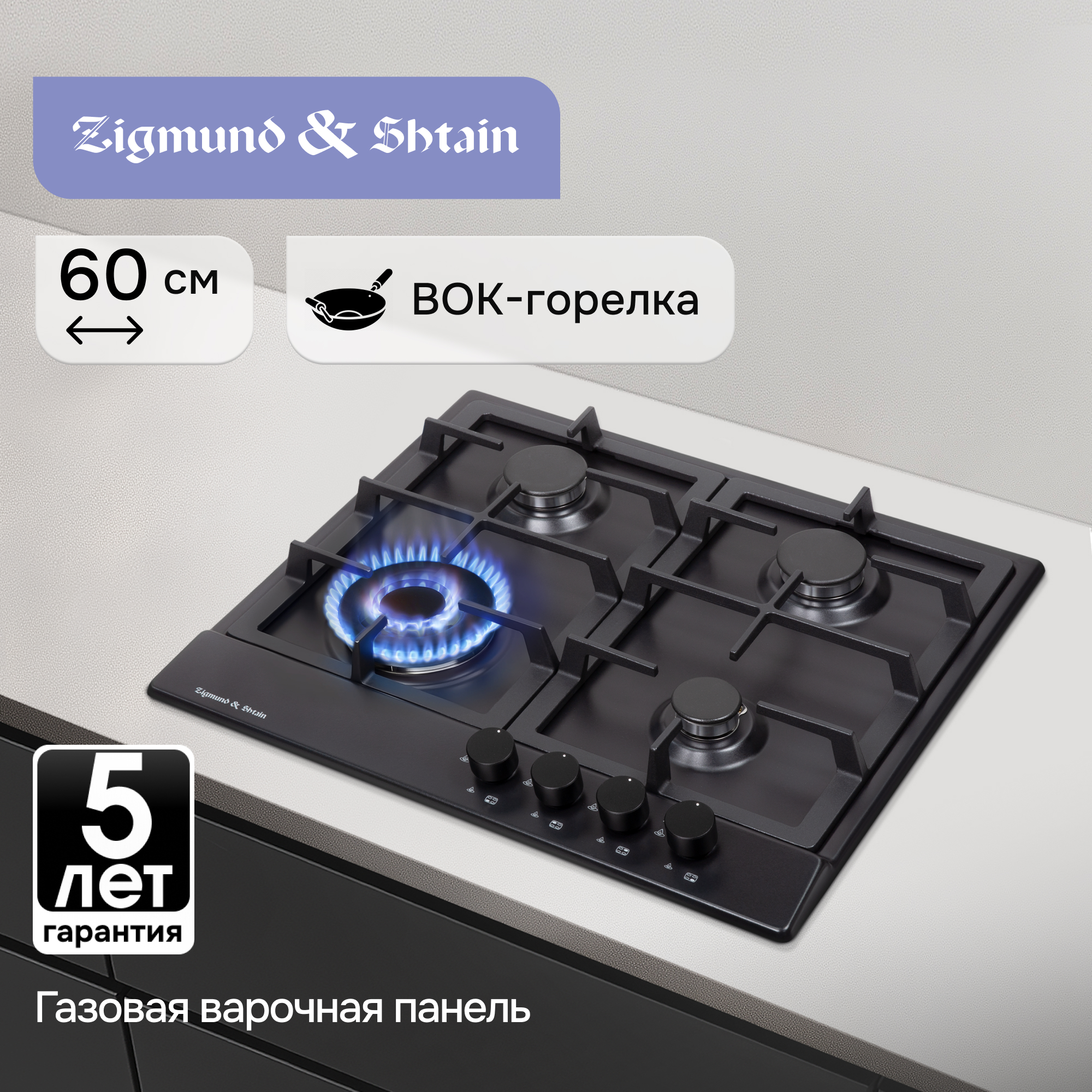

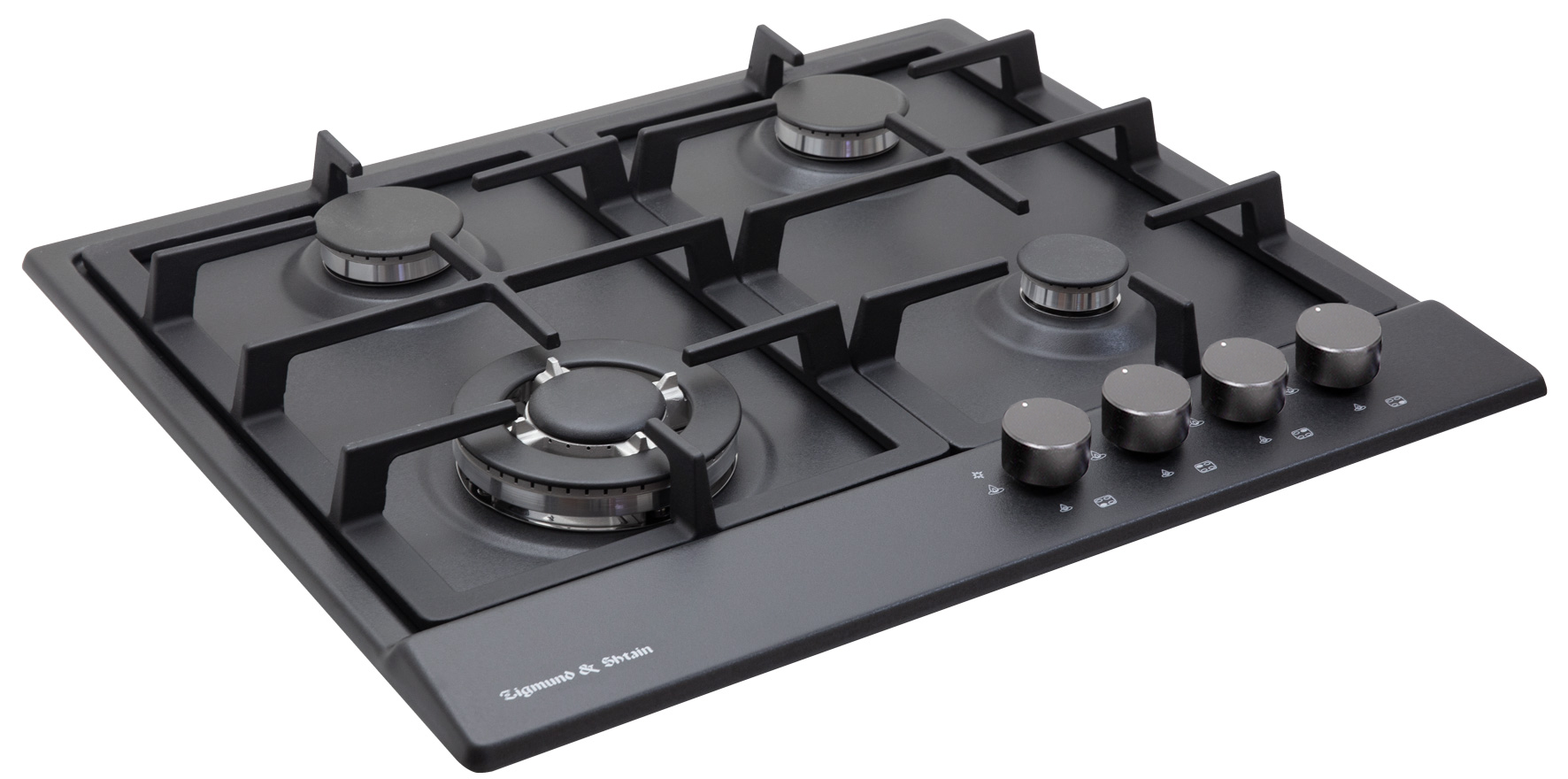

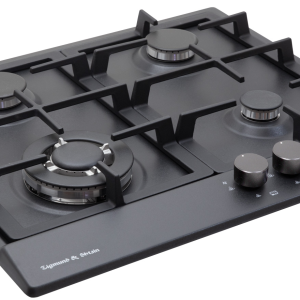

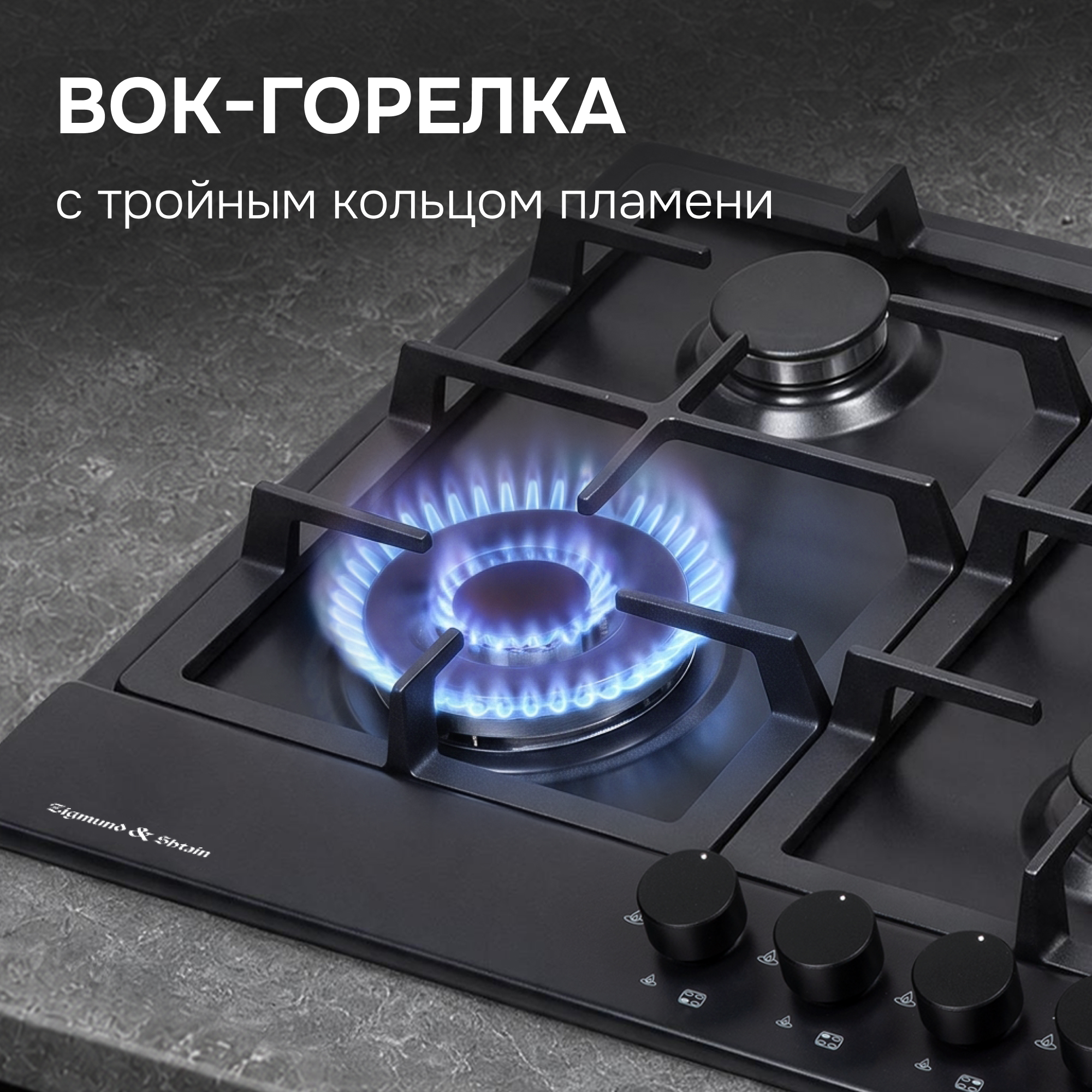

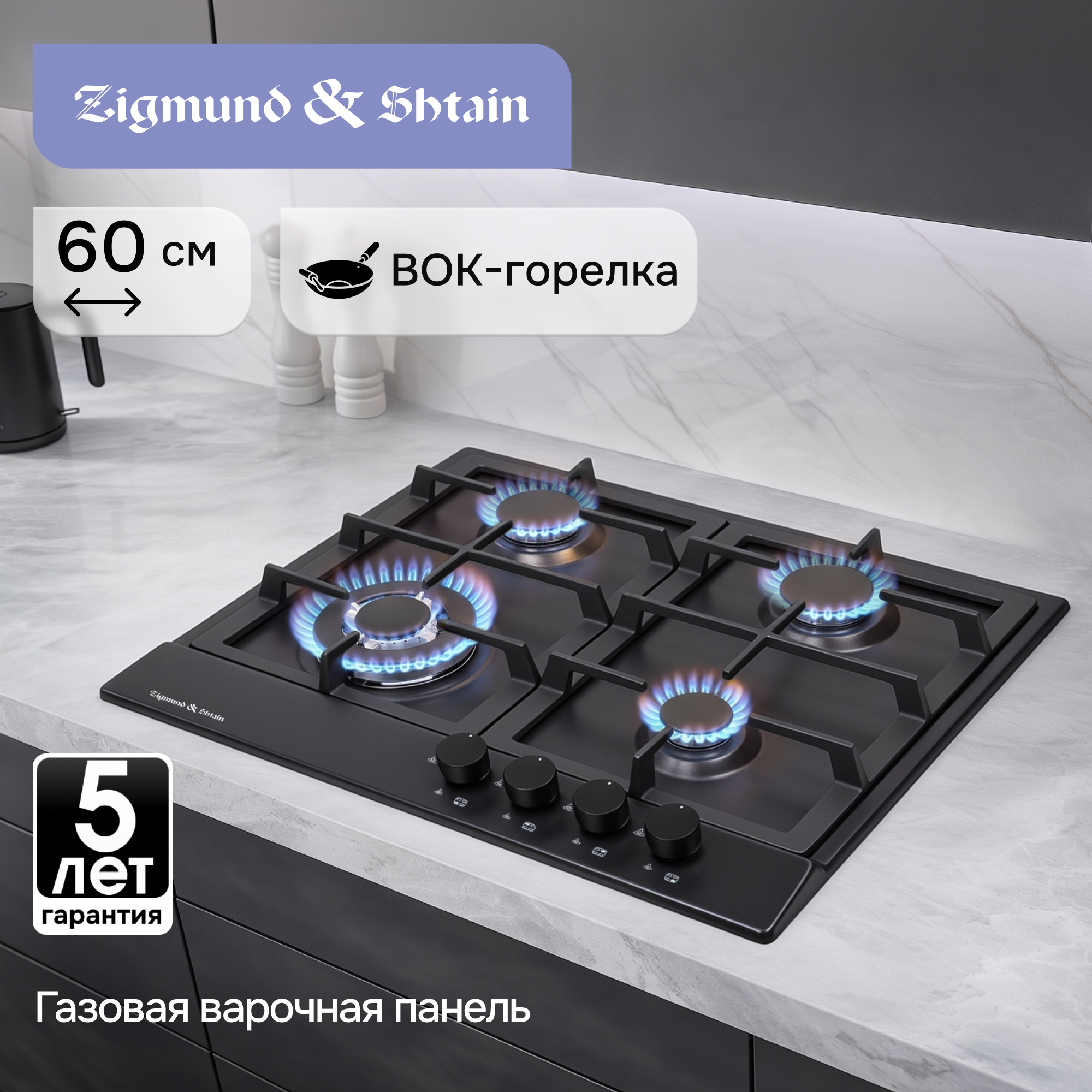

• Встраиваемая газовая варочная панель, 4 конфорки, чугунные решётки, электроподжиг и система газ-контроль.

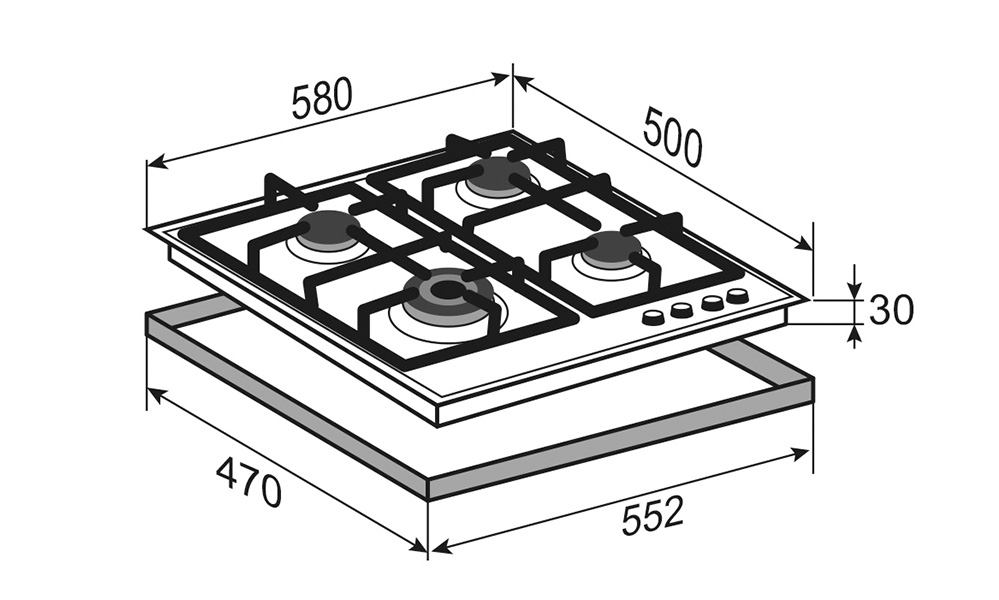

• Габариты панели: ширина 580 мм, глубина 500 мм.

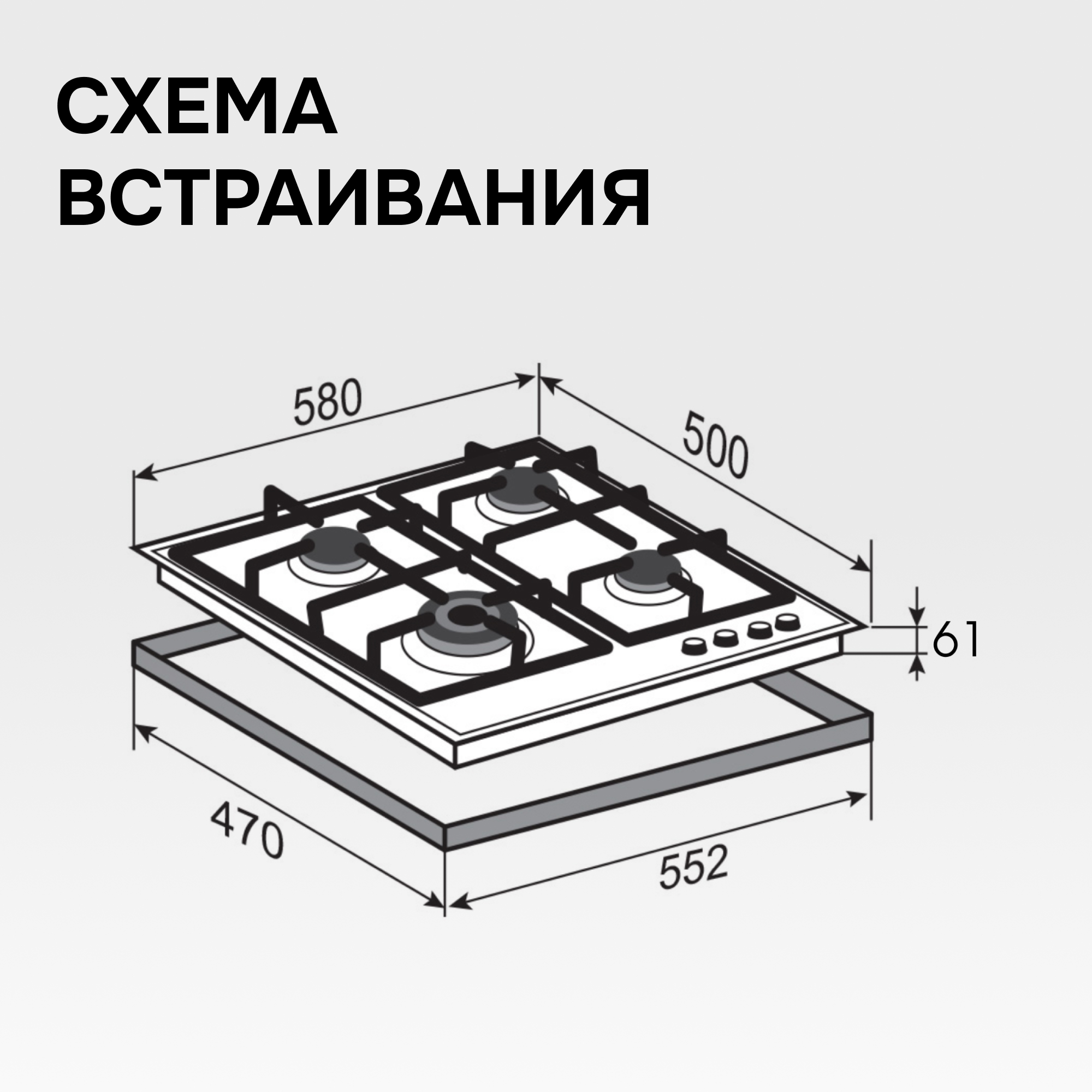

• Вырез для встраивания: 552×470 мм.
• Максимальная суммарная мощность — 8,06 кВт.

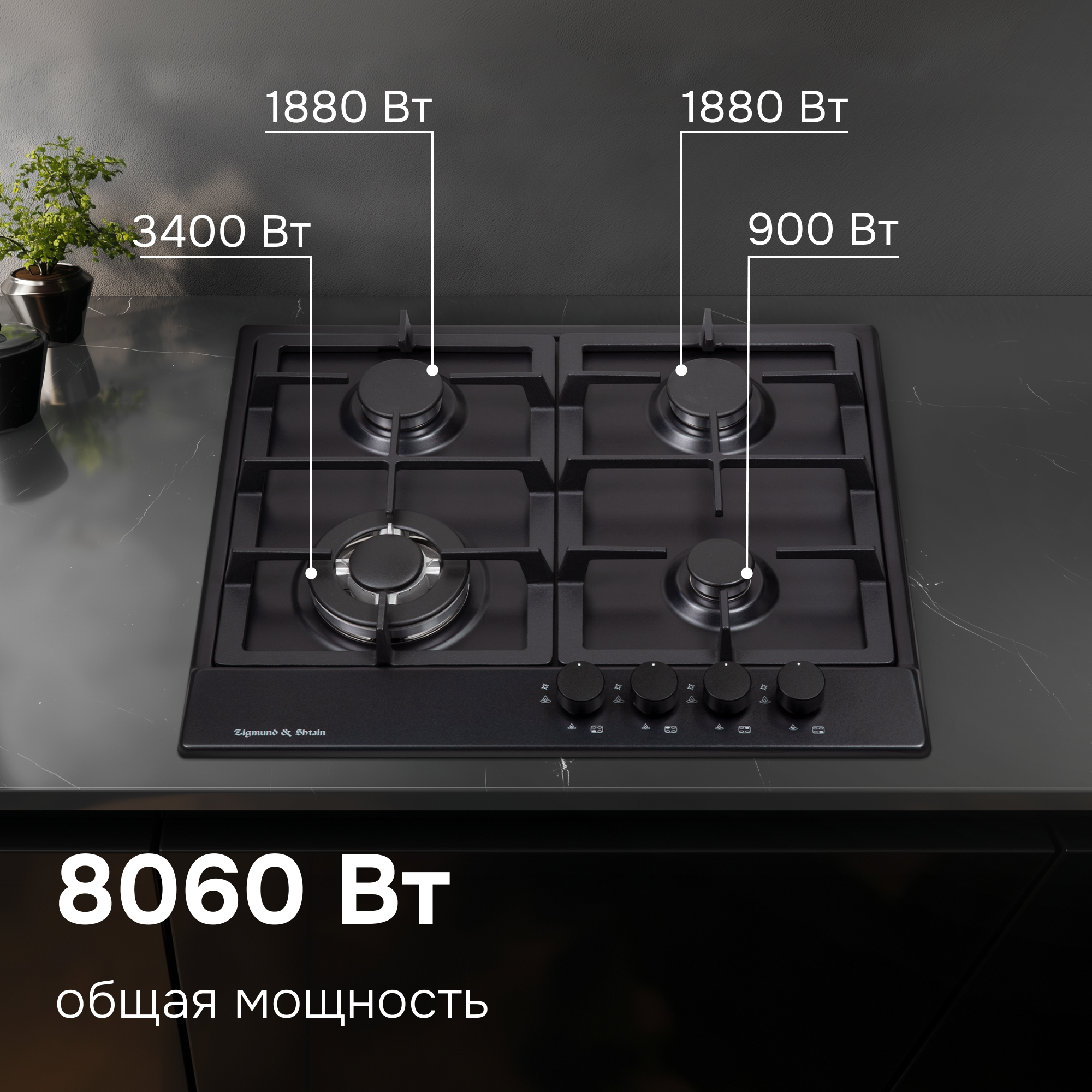

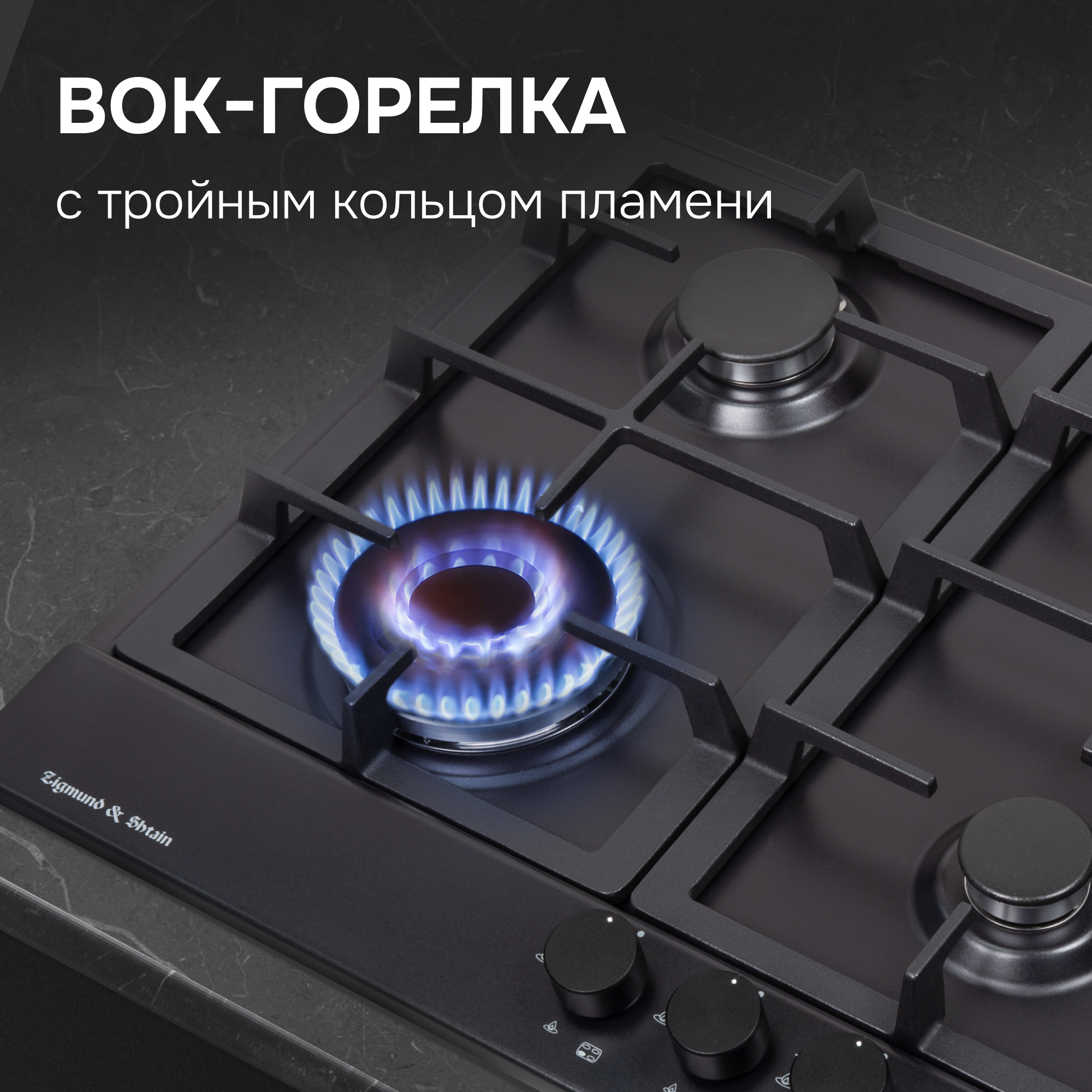

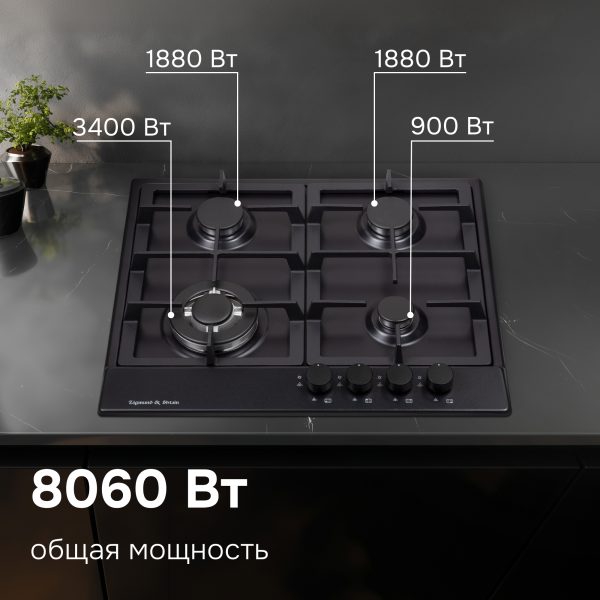

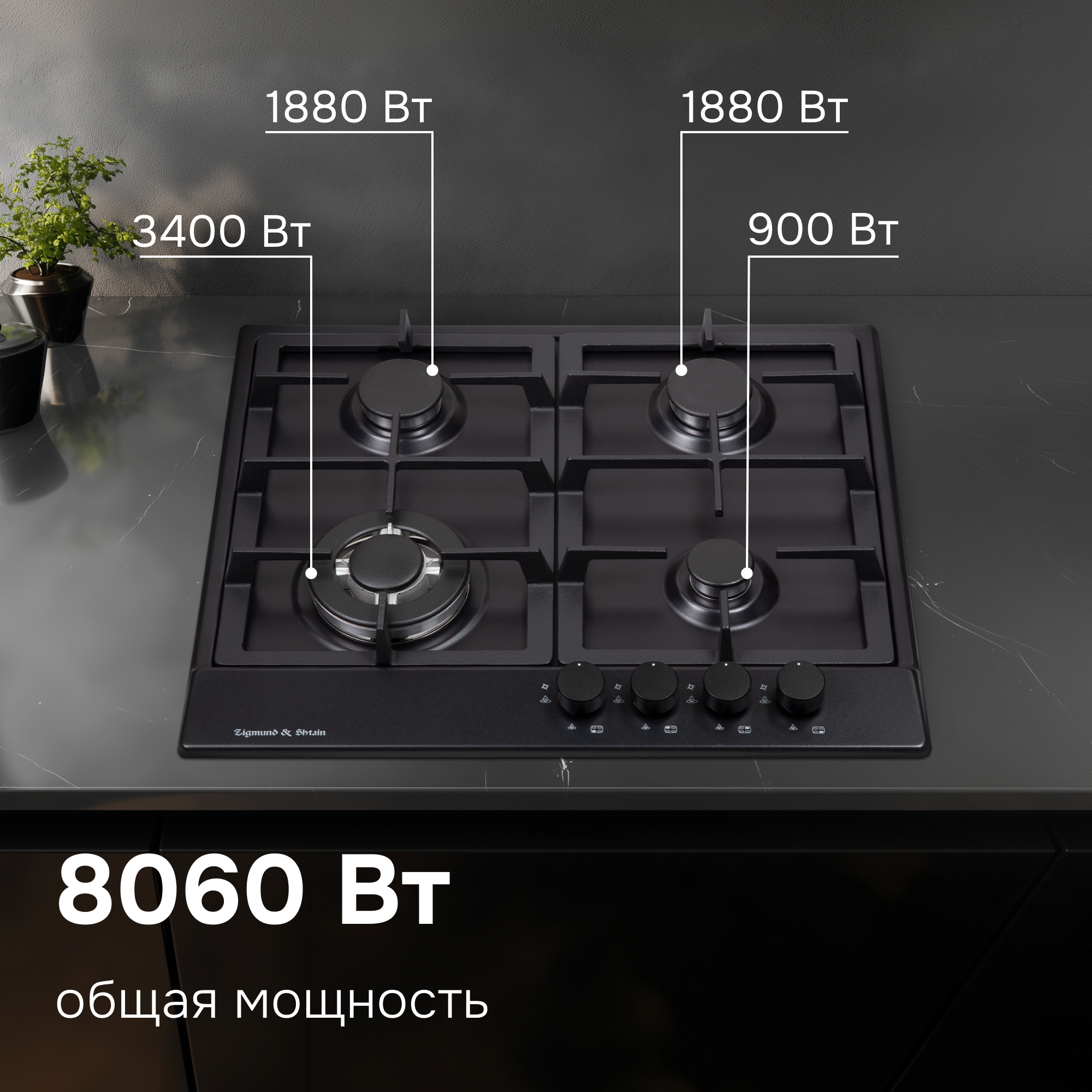

• Мощность конфорок: 3,4 кВт, 1,88 кВт, 1,88 кВт и 0,9 кВт.
• Тип газа: магистральный G20 или сжиженный G30/G31 (перенастройка сменой жиклёров).
• Питание: 220–230 В, 50 Гц; варианты исполнения B/S/W/X.
