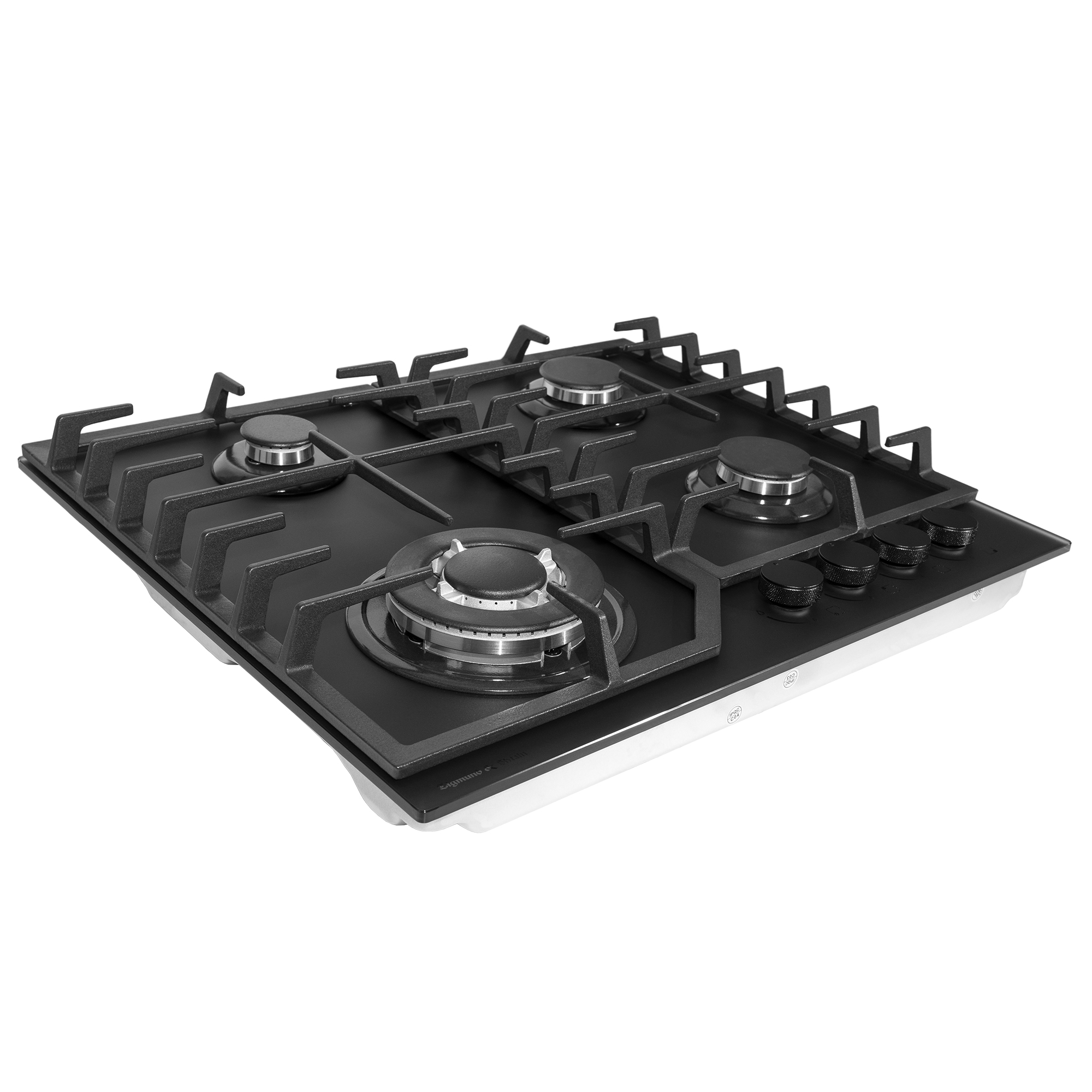

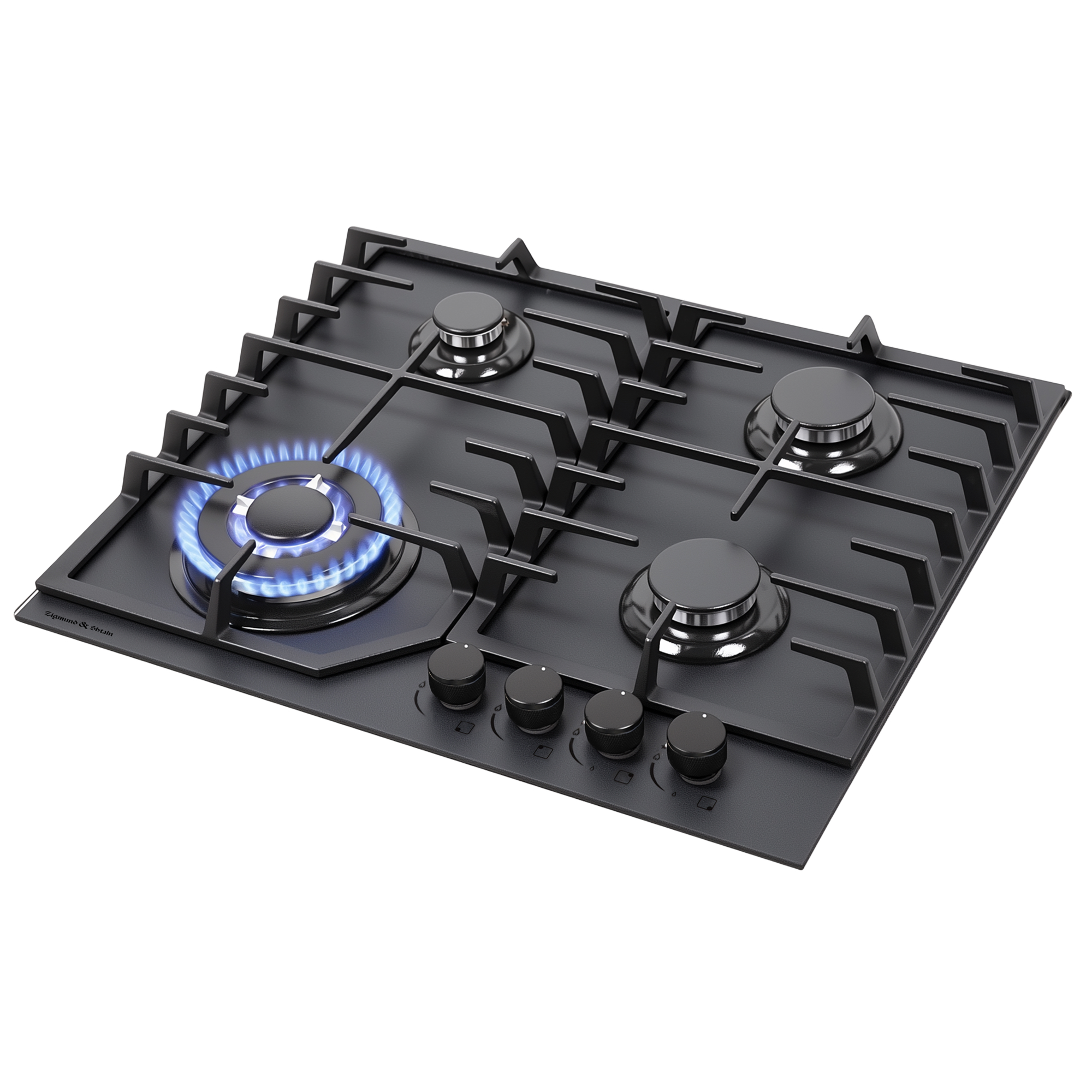

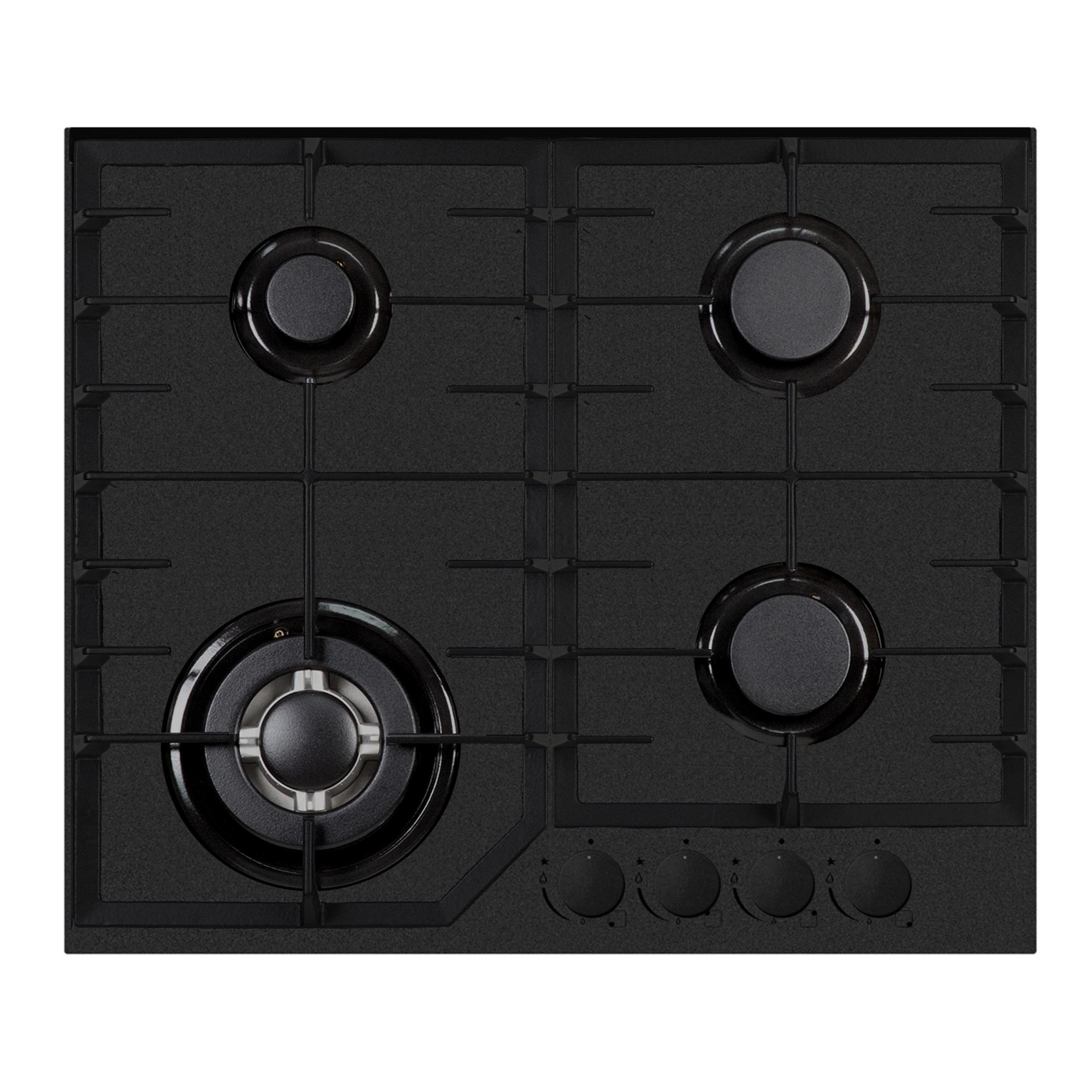

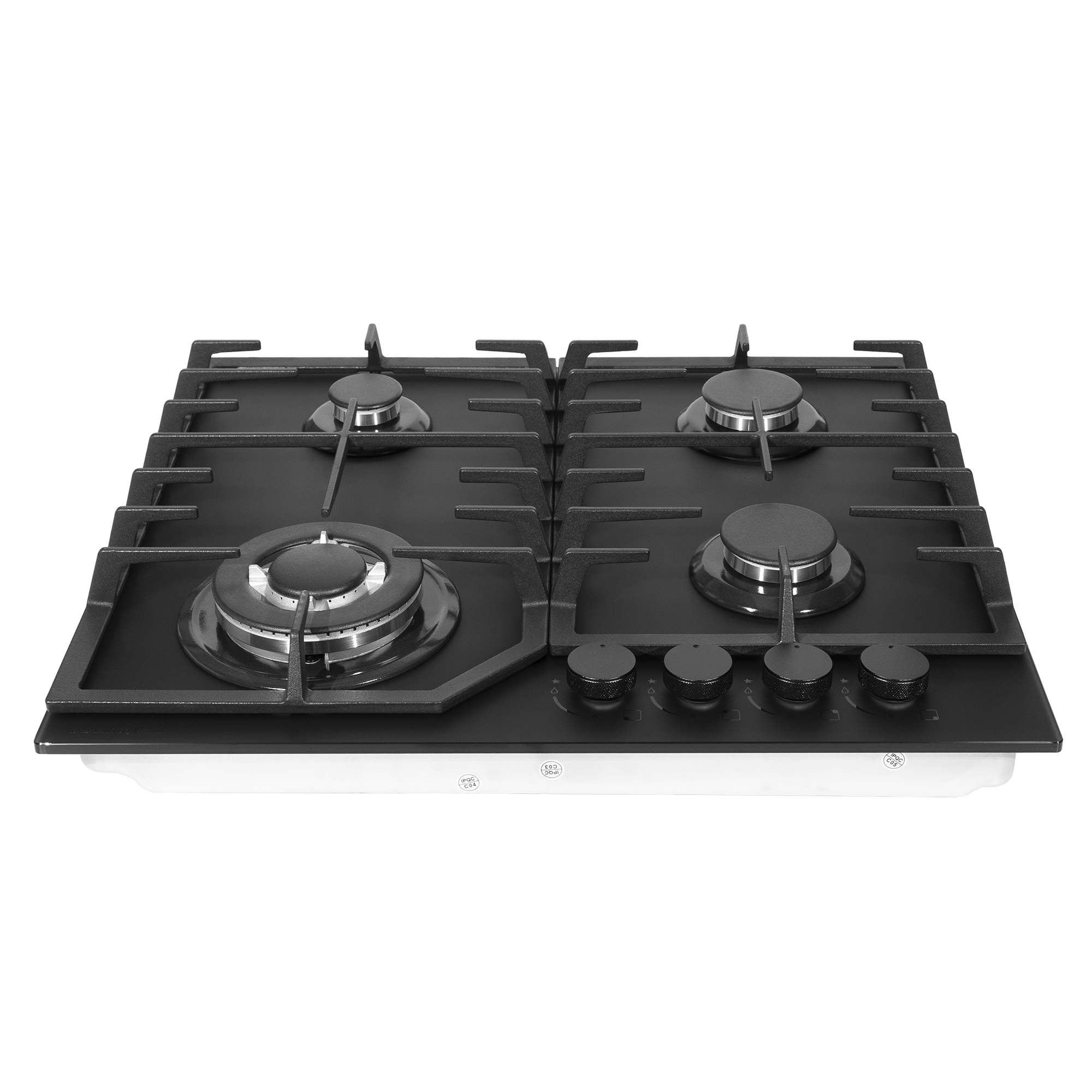

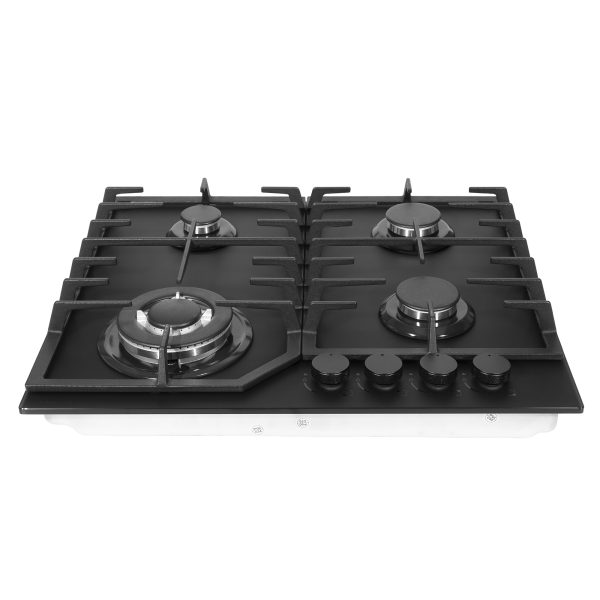

Варочная панель Zigmund & Shtain M 33.6 B

Установка и подключение

• Монтаж, подключение к газу и электросети выполняет только квалифицированный специалист газовой службы; о подключении газа составляется акт в двух экземплярах.
• Перед установкой убедитесь, что тип подаваемого газа (магистральный G20 или сжиженный G30/G31) соответствует настройке поверхности — данные на табличке с тыльной стороны.

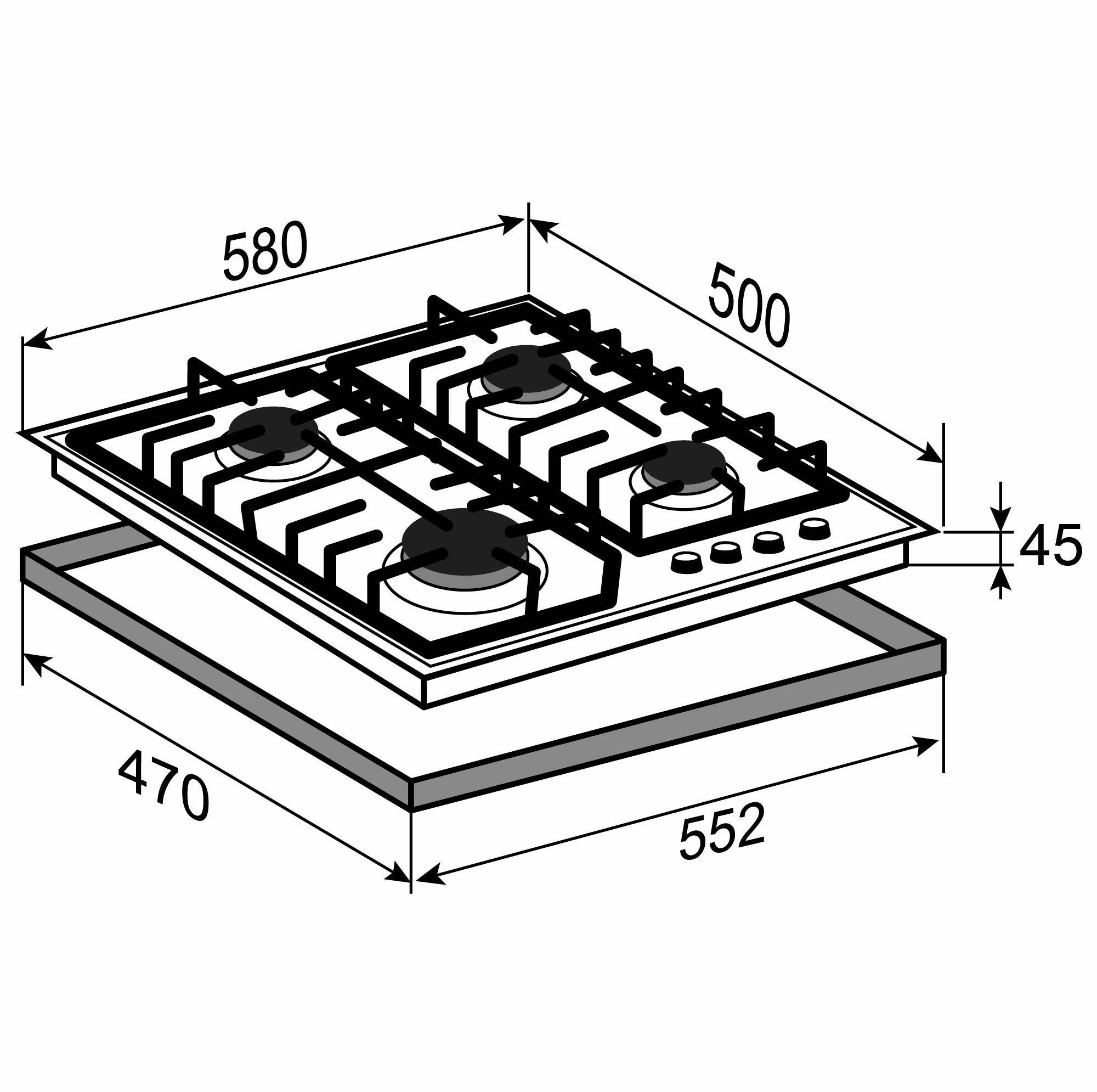

• Столешница должна выдерживать нагрев до 100 °C; вырез делается по размерам 552×470 мм, торец выреза обрабатывается герметиком от влаги.

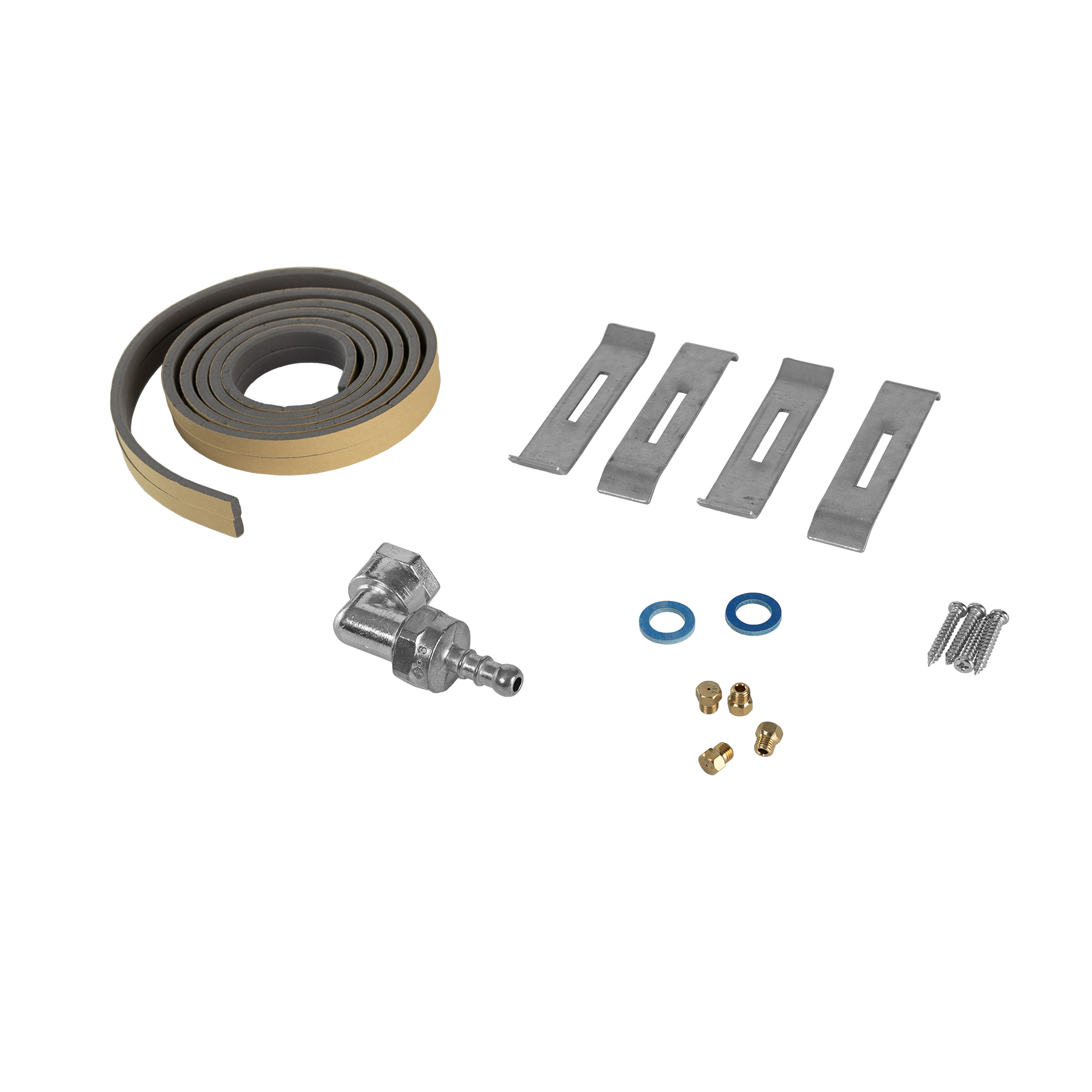

• По нижнему краю поверхности приклеивается уплотнительная прокладка по всему периметру без разрывов, затем поверхность крепится к столешнице скобами и шурупами из комплекта.
• Расстояние до вытяжки — не менее 750 мм; под поверхностью нужно оставить не менее 10 см до ящика, перегородки или духовки для циркуляции воздуха.
• Присоединение газа — жёсткой металлической трубой или гибким шлангом из нержавеющей стали, резьба штуцера 1/2"; давление: G20 — 20 mbar, G30 — 28–30 mbar, G31 — 37 mbar.
• Питание однофазное 220–230 В, 50 Гц; обязательно заземление, без удлинителей; провод сечением 3×0,75 мм².
• После установки проверьте герметичность соединений мыльным раствором, но не открытым пламенем.

Использование

• Чтобы зажечь горелку, нажмите ручку и, удерживая, поверните против часовой стрелки до символа «Максимальное пламя»; не поворачивайте ручку без нажатия — можно повредить вентиль.
• На моделях с газ-контролем удерживайте ручку нажатой около 10 секунд, чтобы нагрелся термоэлемент и открылся предохранительный клапан.

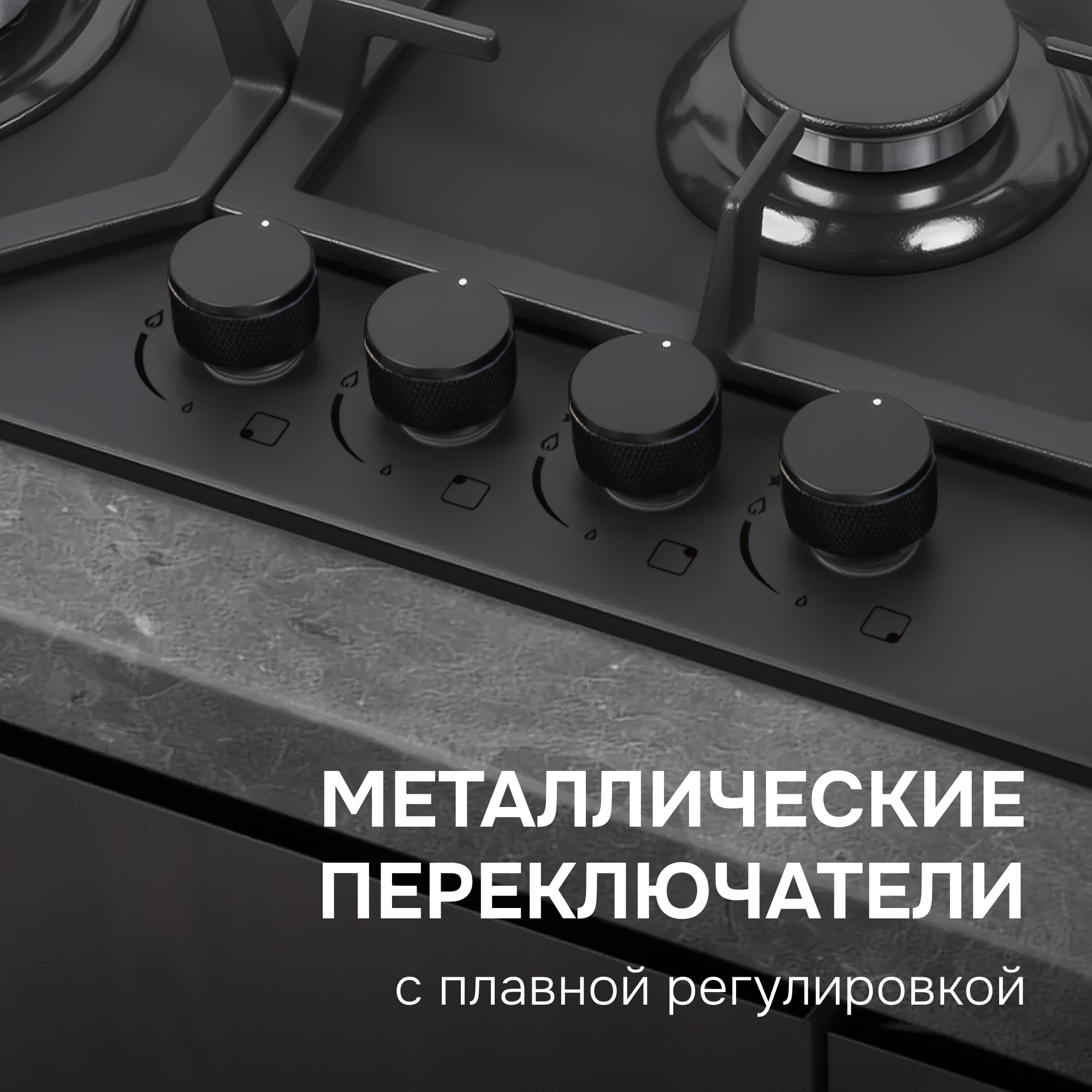

• Рабочее положение выбирается только между «Максимальным» и «Минимальным пламенем», плавной регулировкой; нельзя ставить ручку между «Максимальным» и «Выключено».
• Не включайте электроподжиг дольше 15 секунд; если горелка не загорелась, подождите минуту перед повторной попыткой.
• При отсутствии электричества горелку можно зажечь спичкой, нажав и повернув ручку в положение «Максимальное пламя».
• Используйте посуду с плоским дном подходящего диаметра: малая горелка — 60–140 мм, средняя — 160–200 мм, большая — 200–240 мм, WOK — 240–260 мм; пламя не должно выходить за края посуды.

Частые проблемы и решения

• Горелка не зажигается или пламя неравномерное — забиты отверстия рассекателя, неправильно собраны съёмные части горелки или сильный сквозняк в месте установки.
• Пламя гаснет на моделях с газ-контролем — ручку не держали нажатой достаточно долго для нагрева термоэлемента или забиты отверстия рассекателя со стороны термоэлемента.
• Горелка гаснет на минимальном пламени — некорректно отрегулирована минимальная подача газа или сквозняк; отрегулируйте минимум винтом на стержне вентиля.
• Посуда стоит неустойчиво — неровное дно, посуда не отцентрирована над горелкой или неправильно установлена решётка.
• Вентили туго поворачиваются и застревают — они загрязнены или не смазаны; смазку кранов выполняет только специалист газовой службы.
• Электроподжиг работает плохо — загрязнена свеча розжига; аккуратно очистите её небольшой щёткой, не прилагая усилий.

Уход и чистка

• Перед чисткой отключите поверхность от электросети и дайте ей остыть; чистите после каждого использования.
• Эмалированные части мойте губкой с мыльной водой или неабразивными средствами; не используйте металлические мочалки и абразивы.
• Нержавеющую сталь очищайте только влажной тканью со специальными средствами, избегая едкого натра и фосфора; после ополаскивания вытирайте насухо.

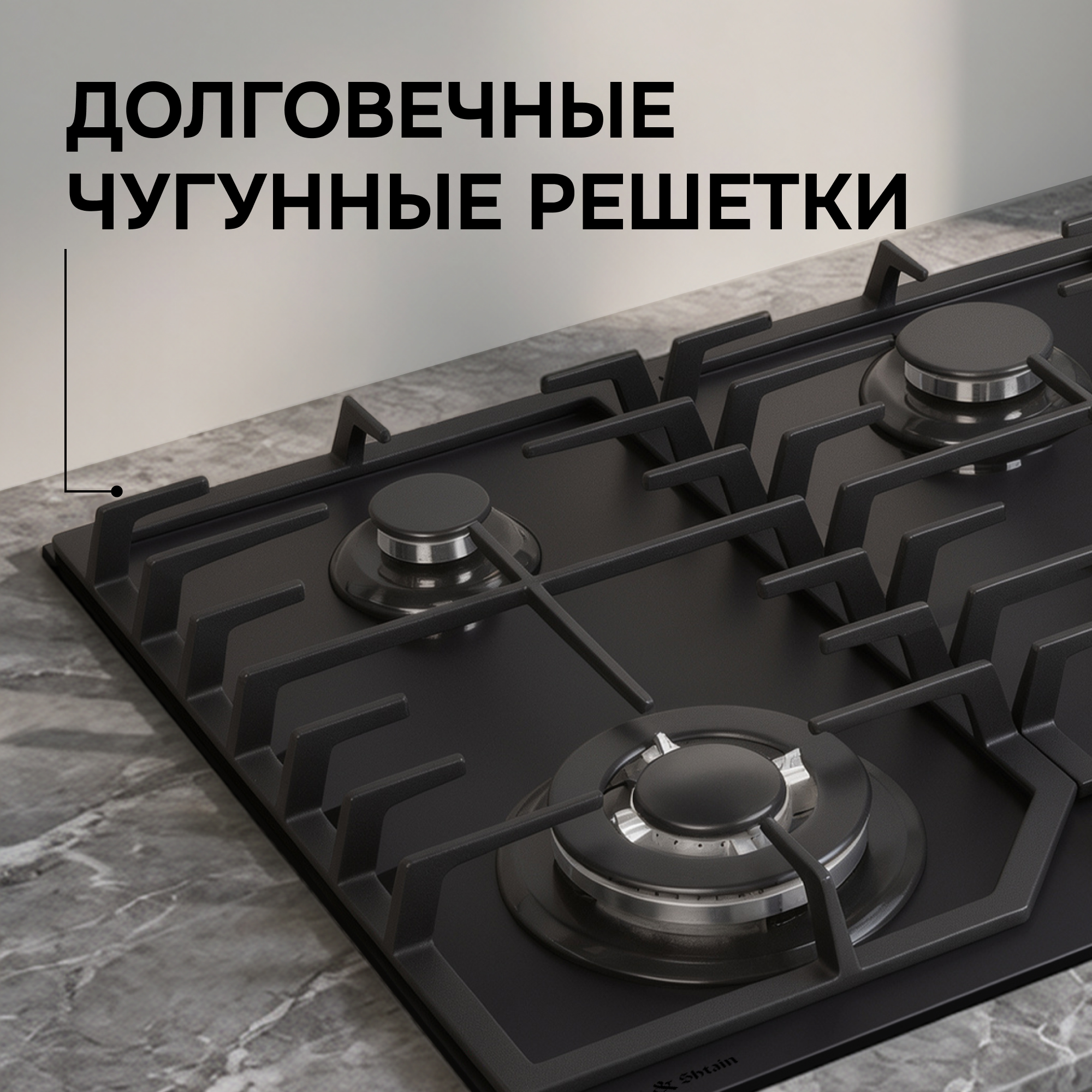

• Чугунные решётки мойте губкой с мылом только в холодном виде; их можно мыть в посудомоечной машине.
• Горелки (колпачок и рассекатель) снимаются, моются и полностью высушиваются перед установкой на место.
• Не включайте электроподжиг со снятыми рассекателями — это может его повредить; периодически чистите свечу розжига и термоэлемент.

Кратко о характеристиках

• Газовая варочная поверхность, встраиваемая, 3 конфорки.

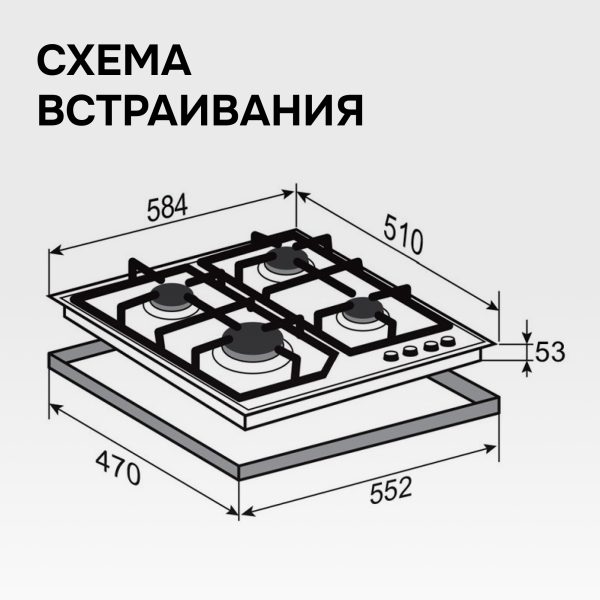

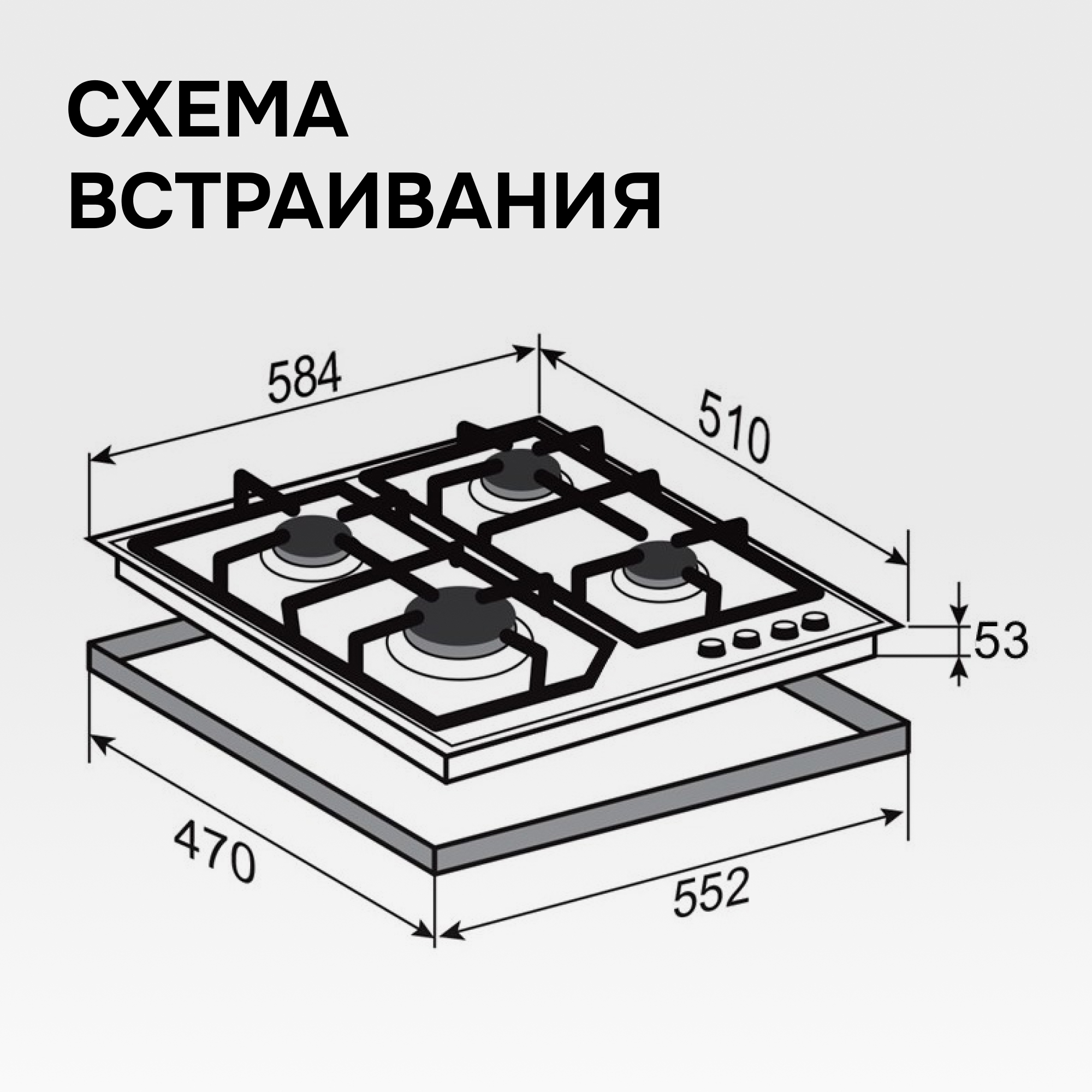

• Габариты поверхности: 584×510 мм; вырез для встраивания: 552×470 мм.

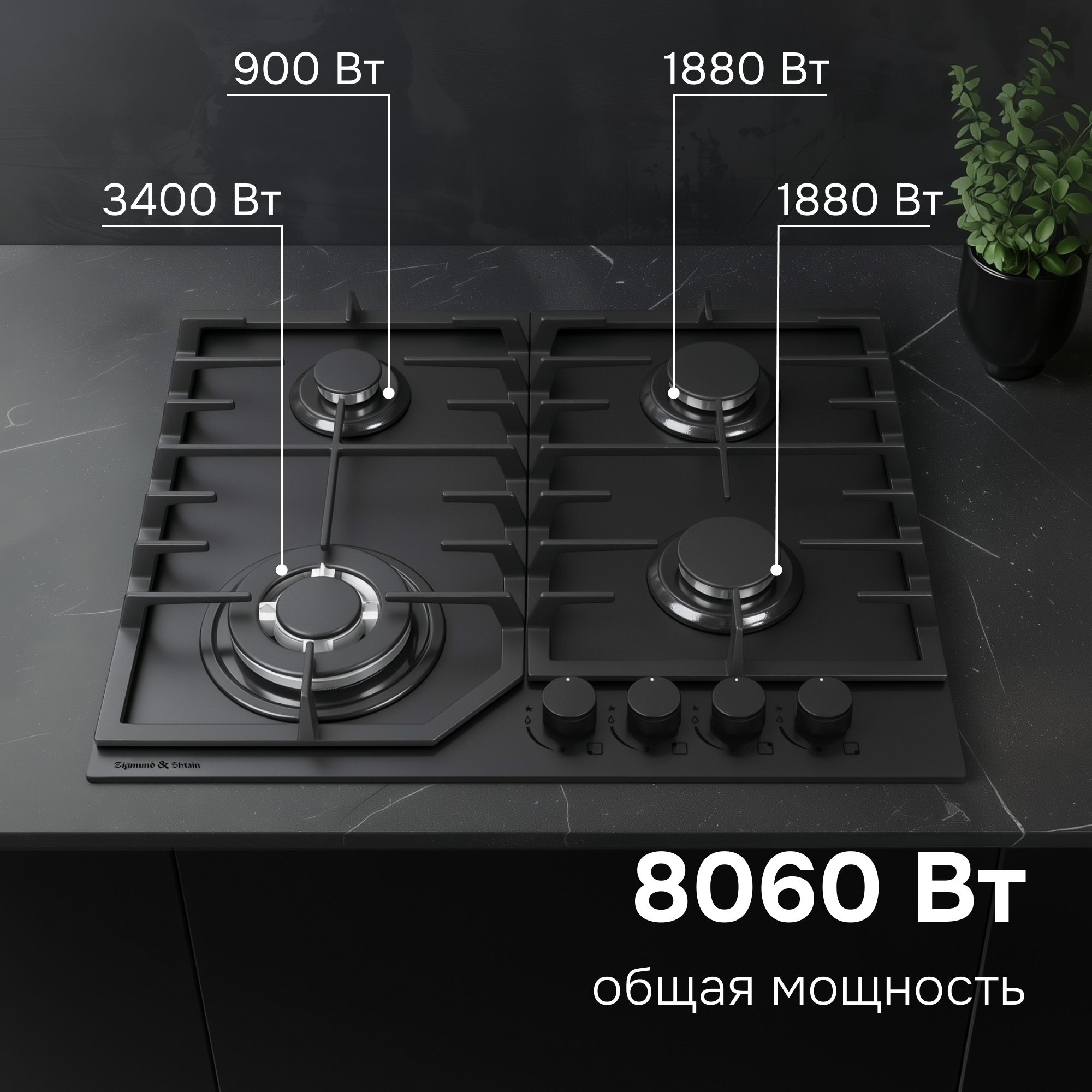

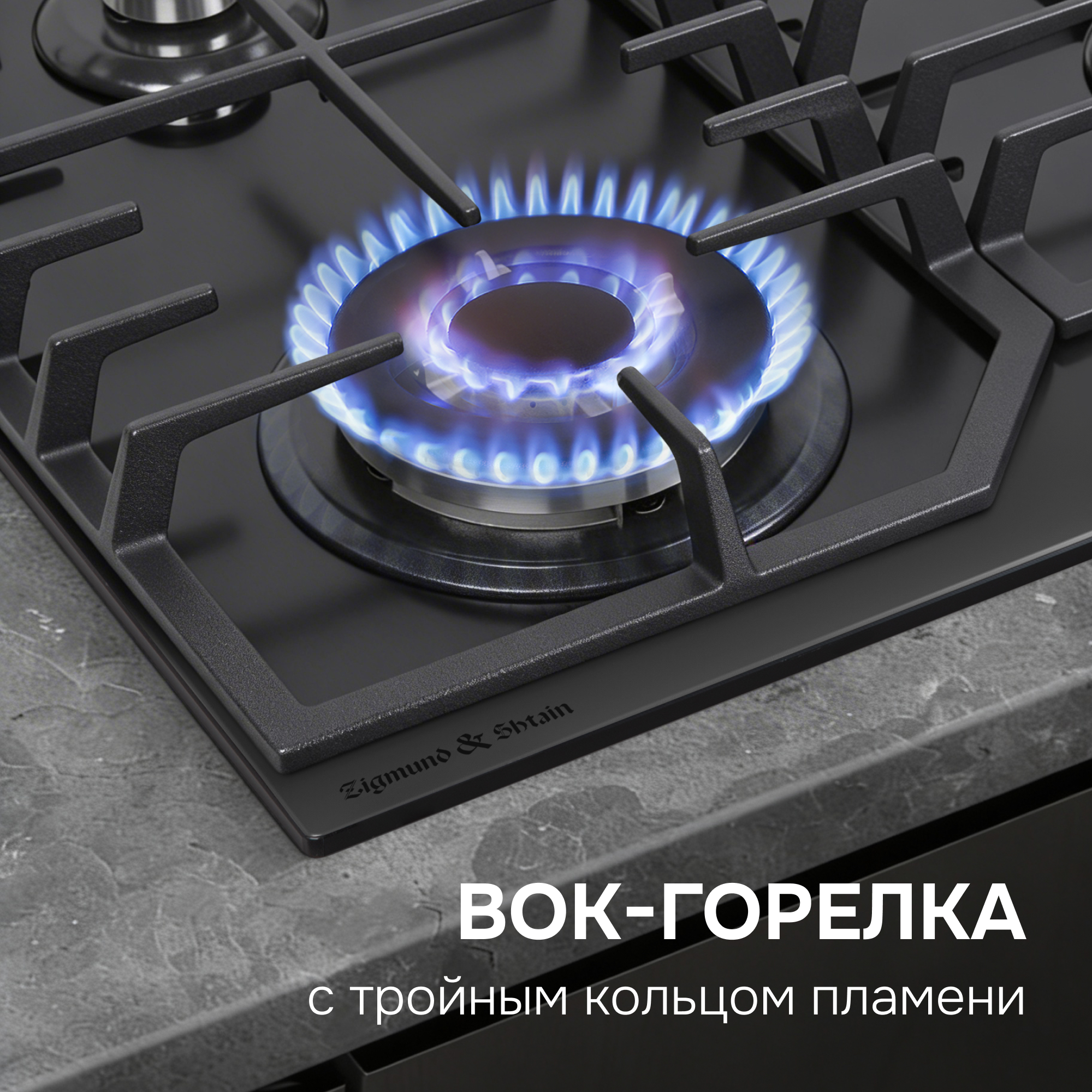

• Мощность конфорок: малая — 0,9 кВт, средняя — 1,88 кВт (×2), WOK с тройным контуром — 3,4 кВт.
• Максимальная потребляемая мощность — 8,06 кВт.
• Тип газа: магистральный G20 (20 mbar) или сжиженный G30/G31 (28–30/37 mbar), в комплекте жиклёры для баллонного газа.

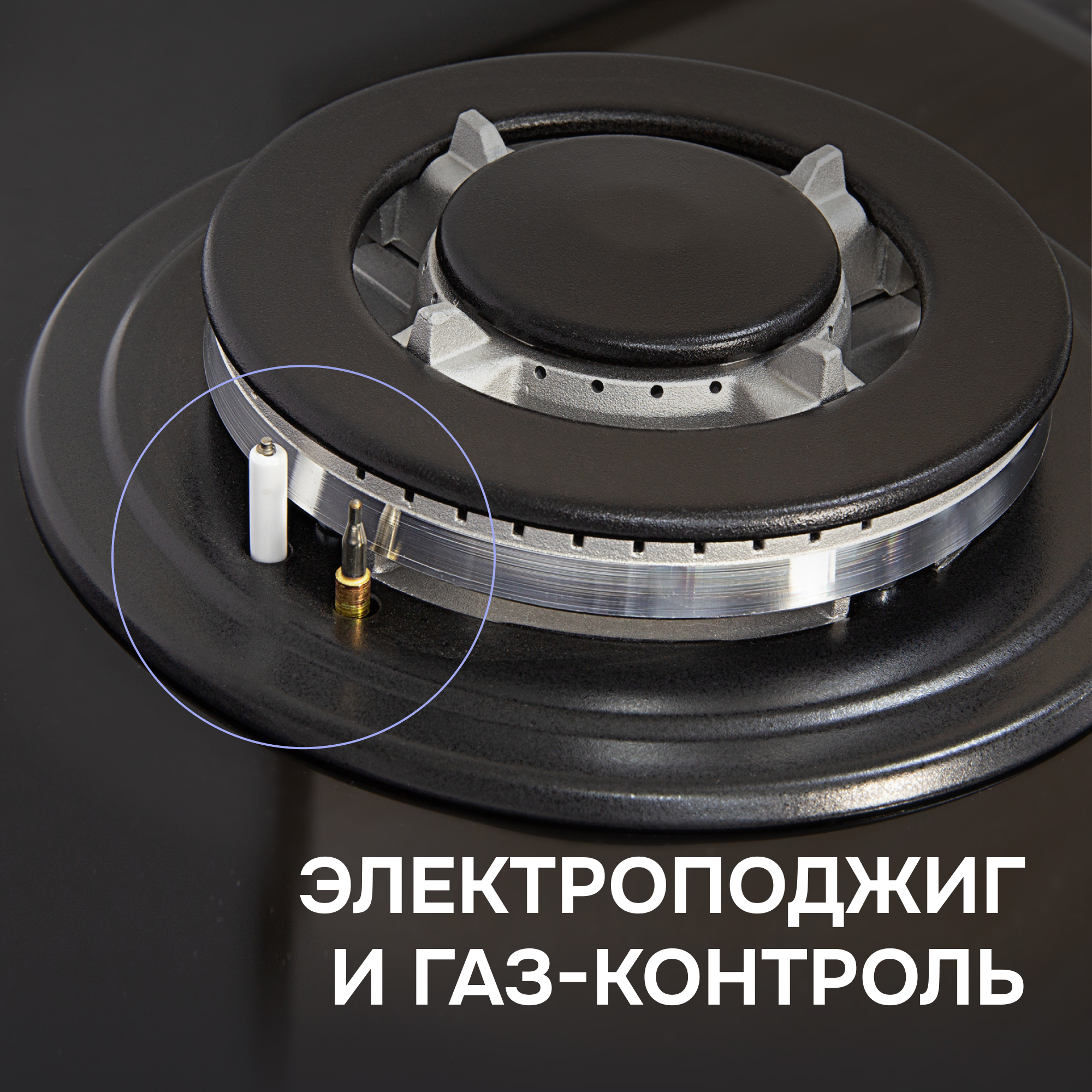

• Электроподжиг и система защиты от утечки газа (газ-контроль) на всех конфорках; чугунные решётки.
• Гарантия — 3 года с момента покупки.
